Elektronik Projelerde Karşılaşılan Sorunlar ve Çözüm Yöntemleri

Elektronik devre kurulumları sırasında yaşanan sorunlar, özellikle jumper kablolar, breadboard ve Arduino gibi donanımların arızalanması şeklinde ortaya çıkabilir. Bu tür problemler, çoğunlukla malzeme kalitesi, çalışma ortamı ve bağlantı hatalarından kaynaklanır. Elektronik projelerde başarı sağlamak için sistematik hata ayıklama ve doğru ekipman kullanımı gereklidir.

Jumper Kabloların Kalitesi ve Önemi

Jumper kablolar, devre elemanları arasındaki bağlantıyı sağlayan kritik parçalardır. 22 veya 24 gauge kalınlığında kablolar tercih edilmelidir, çünkü daha ince kablolar gevşek bağlantıya sebep olabilir ve bu da devrenin hatalı çalışmasına yol açar. Ayrıca, ucuz jumper kabloların metal çekirdekleri demir veya bakır kaplı demir olabilir; bu durum kablo direncini artırarak devre performansını olumsuz etkiler.

Önemli Not: Bakırın direnci demire göre yaklaşık 6 kat daha düşüktür, ancak tınganmış (kalay kaplı) tellerde bu fark genellikle ihmal edilebilir seviyededir.

Kendi jumper kablolarını yapmak, kaliteli ve güvenilir bağlantılar için tercih edilen bir yöntemdir. Bu sayede, kablo kalitesi kontrol altında tutulabilir ve devrelerdeki sorunlar minimize edilir.

Ayrıca Bakınız

Eğitim Amaçlı Elektronik Devre Simülasyon Motorları ve 3D Tasarım Yaklaşımları

Eğitim amaçlı elektronik devre simülasyon motorları, dijital modeller ve 3D görselleştirme ile temel bilgisayar ve elektronik prensiplerini anlaşılır kılar. Bu araçlar gerçek devre tasarımının yerini tutmaz.

Texas Instruments'ın Dünyanın En Küçük Mikrodenetleyicisi: 1.6 x 0.861 mm Boyutlarında Yenilik

Texas Instruments, 1.6 x 0.861 mm boyutlarında, 16KB hafızalı ve çoklu iletişim protokolleri destekli dünyanın en küçük mikrodenetleyicisini geliştirdi. Küçük boyutuyla tıbbi implant ve giyilebilir teknolojilerde yeni imkanlar sunuyor.

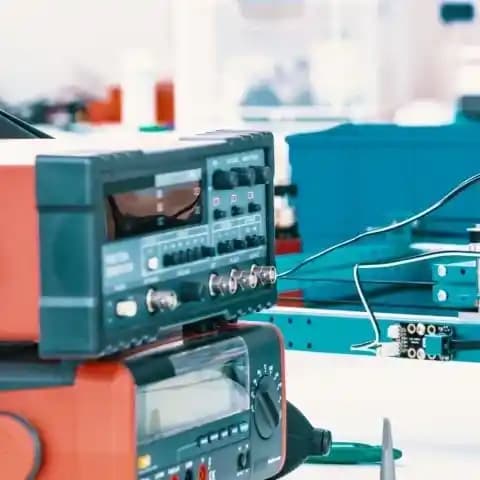

FCC Belgeleriyle Elektronik Cihazların İç Yapısının Detaylı İncelenmesi ve Tersine Mühendislik

FCC belgeleri, elektronik cihazların iç yapısını, anten konfigürasyonlarını ve teknik detaylarını sunarak mühendisler ve tasarımcılar için önemli bir kaynak oluşturur. Belgeler herkese açıktır ve cihazların çalışma prensiplerini anlamada rehberlik eder.

Ev Yapımı 24V 36W Anahtarlamalı Güç Kaynağı Tasarımı ve Transformatör Ayarları

Bu makalede, ev yapımı 24V 36W anahtarlamalı güç kaynağı tasarımı, özel transformatör üretimi, manyetik çekirdek boşluğu ayarı ve gürültü azaltma yöntemleri detaylı şekilde ele alınmaktadır.

Hobi Elektroniğinde Lehimleme Teknikleri: Malzeme Seçimi ve Uygun Sıcaklık Ayarları

Hobi elektroniğinde lehimleme, doğru lehim teli, sıcaklık ayarı ve flux kullanımıyla kaliteli bağlantılar sağlar. Bu yazı, lehimleme teknikleri ve ipuçlarını detaylıca açıklar.

Geri Dönüşüm Merkezinde Bulunan 68k İşlemcili ve VME Backplane'li Endüstriyel Kontrol Kartı

1990'ların başından delikli baskı devre teknolojisiyle üretilmiş, 68k işlemcili ve VME backplane yapısına sahip endüstriyel kontrol kartı, elektronik mühendisliğinin tarihsel gelişimini yansıtır.

Arduino Tabanlı Basit ve Otomatik Akvaryum Kontrol Cihazı Tasarımı ve Güvenlik Değerlendirmesi

Arduino tabanlı akvaryum kontrol cihazı, ışıklar, hava ve su pompalarını otomatik ve manuel modda yönetir. Tasarımda güvenlik ve uzun ömür için transistör yerleşimi ve arıza izleme önemlidir.

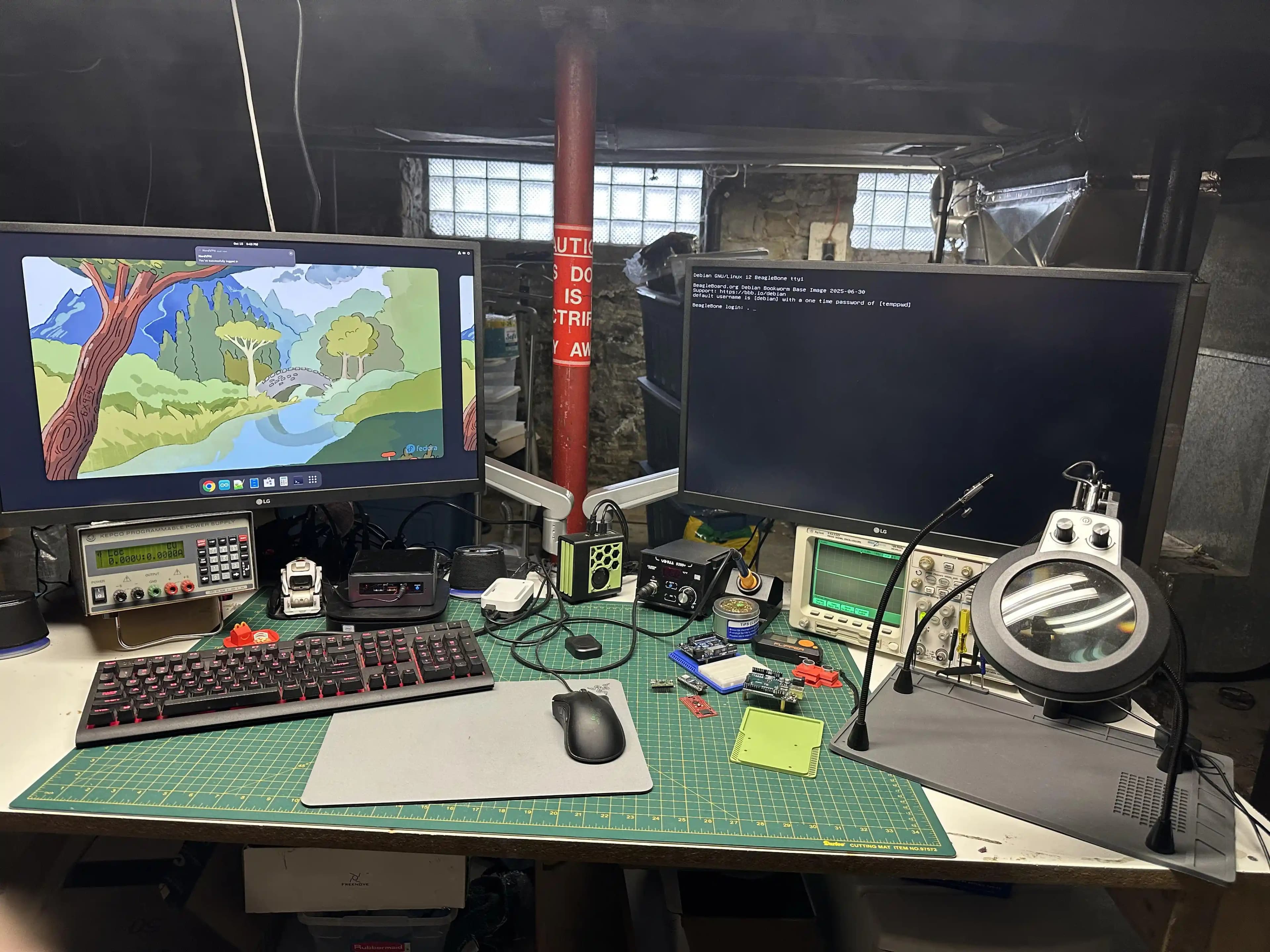

Elektronik Laboratuvarı Kurulumunda Dayanıklı Ekipmanlar ve Kullanıcı Deneyimleri

Elektronik laboratuvarlarında programlanabilir güç kaynakları, nostaljik osiloskoplar ve çeşitli işletim sistemleriyle verimli ve çok yönlü çalışma alanları oluşturulmaktadır. Kullanıcı deneyimleri ve ekipman dayanıklılığı ön plandadır.

Elektrostatik Deşarj (ESD) ve Çalışma Ortamı

Statik elektrik, elektronik bileşenlere zarar verebilecek önemli bir etkendir. Yünlü pantolon, naylon ceket veya naylon halı gibi malzemeler statik elektrik üretir ve bu da ESD hasarına neden olabilir. ESD, görünür bir hasar yaratmasa da devre elemanlarının beklenmedik şekilde davranmasına yol açabilir.

Bunun yanı sıra, çalışma ortamındaki elektriksel problemler de devrelerin performansını etkileyebilir. Örneğin, bilgisayar kasasının metal yüzeyi ile Arduino gibi cihazların toprak bağlantıları arasında potansiyel fark olması, kısa devre ve kıvılcım oluşumuna neden olabilir. Bu tür durumlar, elektriksel izolasyonun sağlanması ve uygun topraklama yöntemlerinin uygulanması ile önlenmelidir.

'İyi ki almışım' dedirten, sizi özel hissettirecek 10 alışveriş

devamını oku

Sistematik Hata Ayıklama Yaklaşımı

Elektronik devrelerde sorun yaşandığında, problemi sistematik olarak izole etmek ve adım adım test etmek en etkili yöntemdir. Bu süreçte:

• Devrenin farklı noktalarında ölçümler yaparak hatanın kaynağı belirlenir.

• Kablolar, bağlantılar ve bileşenler tek tek kontrol edilir.

• Gerekirse osiloskop gibi ölçüm cihazları kullanılarak sinyal analizi yapılır.

Bu yöntem, büyük bir problem setini küçük ve yönetilebilir parçalara ayırarak hatanın yerini tespit etmeye yardımcı olur.

Donanım Kalitesi ve Dayanıklılığı

Bazı elektronik bileşenler, özellikle düşük kaliteli veya sahte ürünler, beklenmedik şekilde arızalanabilir. Örneğin, ucuz breadboardların altındaki koruyucu kağıt zarar görmüş olabilir veya jumper kabloların metal uçları esneyerek bağlantı sorunlarına yol açabilir. Arduino kartlarının fiziksel olarak zarar görmesi nadir olsa da, yanlış bağlantılar veya kısa devreler kartın bozulmasına sebep olabilir.

Bu nedenle, güvenilir ve kaliteli ekipman kullanmak, elektronik projelerde başarının önemli bir parçasıdır.

Sonuç Değerlendirmesi

Elektronik projelerde karşılaşılan sorunların çoğu, malzeme kalitesi, çalışma ortamı ve sistematik hata ayıklama becerileri ile ilişkilidir. Ekipman seçimi ve kullanımında dikkatli olmak, elektrostatik etkilerden korunmak ve sorunları metodik olarak çözmek, projelerin başarıyla tamamlanmasını sağlar. Ayrıca, bazı durumlarda kişisel deneyim ve şans faktörleri de etkili olabilir, ancak teknik bilgi ve doğru yaklaşım her zaman önceliklidir.

"Problemleri sistematik olarak ele almak, elektronik ve bilgisayar alanlarında başarılı olmanın temelidir."
