Ev Yapımı 8 Bit Bilgisayar için PCB Tasarımı ve Toner Transfer Yöntemi

Ev yapımı bilgisayar projelerinde baskılı devre kartı (PCB) üretimi, hem maliyet hem de tasarım özgürlüğü açısından önemli bir aşamadır. 8 bit bilgisayar projesi kapsamında geliştirilen PCB'lerde, çift taraflı kartlar kullanılmış ve delik kaplama (plated through-hole) işlemi yapılmamış olsa da, işlevsel bağlantılar için tellerle oluşturulmuş vias uygulanmıştır. Bu yaklaşım, profesyonel üretim süreçlerine kıyasla daha erişilebilir ve deneysel bir yöntem sunar.

Toner Transfer Yöntemi ile PCB Üretimi

PCB üretiminde kullanılan toner transfer yöntemi, lazer yazıcı ile basılmış devre şemasının bakır kaplı FR4 kart yüzeyine ısı ve basınç uygulanarak aktarılması esasına dayanır. Süreç şu adımlardan oluşur:

• Tasarım, lazer yazıcı ile uygun kağıda (genellikle ucuz mağaza broşürleri tercih edilir) basılır.

• Bakır yüzeyi temizlenmiş PCB üzerine kağıt yerleştirilir.

• Ütü veya kağıt laminatörü kullanılarak ısı ve basınç uygulanır; bu işlem toner partiküllerinin bakır yüzeye yapışmasını sağlar.

• Kart, etching (asit banyosu) işlemine tabi tutulur. Bu aşamada, tonerle kaplanmamış bakır alanlar asit tarafından çözülerek uzaklaştırılır.

Bu yöntem, düşük maliyetli ve ev ortamında uygulanabilir olması nedeniyle tercih edilir. Ancak, toner transferinin kalitesi, kullanılan kağıt, ısı ve basınç uygulamasının hassasiyeti ile doğrudan ilişkilidir. İnce detaylar ve dar izler için yaklaşık 0.4 mm iz genişliği ve 0.2 mm açıklıklar elde edilebilir. Kusurlu transferlerde, ince uçlu kalemlerle düzeltme yapılabilir.

Ayrıca Bakınız

Ev Yapımı 8 Bit Bilgisayar için Toner Transfer Yöntemi ile PCB Tasarımı ve Üretimi

Ev yapımı 8 bit bilgisayar projelerinde toner transfer yöntemiyle PCB üretimi, düşük maliyet ve tasarım özgürlüğü sunar. Delik kaplama olmadan tellerle bağlantılar sağlanır, oksidasyona karşı koruma önemlidir.

Yüksek Voltajlı Medikal TX Kartlarında Diyot Yanması Sorunları ve Tasarım Çözümleri

Yüksek voltajlı medikal TX kartlarında diyot yanması sorunları, paralel diyot kullanımı, indüktör yerleşimi ve koruyucu devre eksiklikleri nedeniyle ortaya çıkar. Tasarım iyileştirmeleri güvenilirliği artırır.

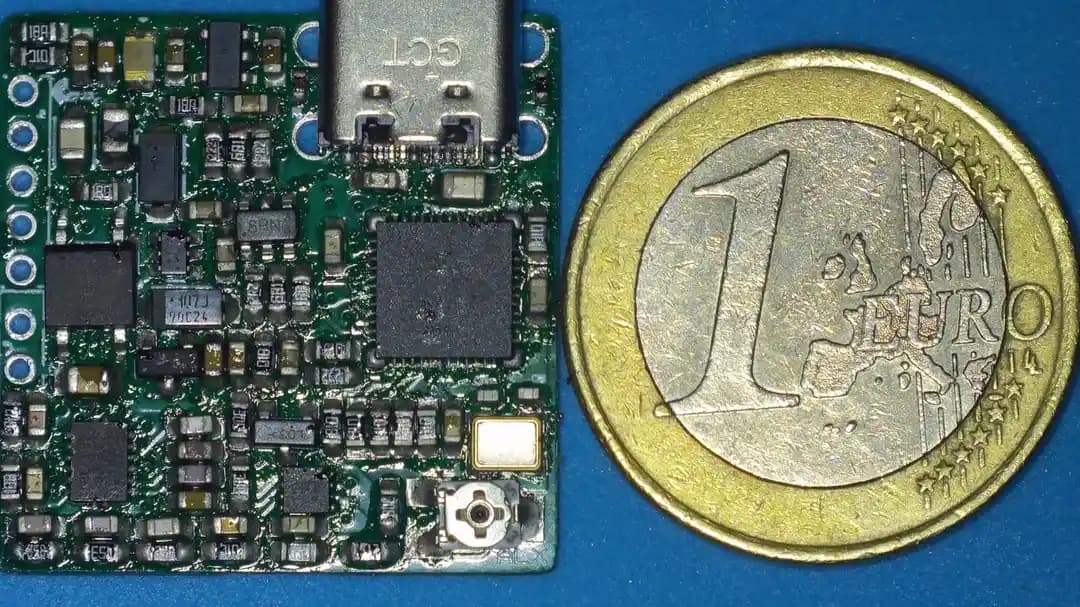

Dijital Osiloskop Tasarımı: THT ve SMD Versiyonlarının PCB Üretimi ve Lehimleme Süreçleri

Dijital osiloskop projesi, THT ve SMD teknolojileriyle küçük boyutlu PCB tasarımı, lehimleme ve test süreçlerini detaylandırıyor. Tasarım zorlukları ve topluluk önerileri de ele alınıyor.

Xilinx Spartan II FPGA'nın Eski Prototipleme Yöntemleri ve Elle Adaptasyon Süreci

Xilinx Spartan II FPGA'nın eski prototipleme yöntemleri, elle lehimleme ve uygun yazılım ortamı gerektirir. Bu süreç, teknik bilgi ve yüksek el becerisi ile zorluklar içerir.

Dört Katmanlı PCB Tasarımının Temelleri ve Elektronik Devrelerde Avantajları

Dört katmanlı PCB tasarımı, sinyal bütünlüğünü artırarak elektromanyetik girişimi azaltır ve güç dağıtımını optimize eder. Bu yapı, yüksek frekanslı devrelerde performans ve güvenilirlik sağlar.

Dremel ile PCB Üzerinde Tasarlanan Audio Güç Amplifikatöründe Stabilite ve Performans İyileştirmeleri

Dremel ile PCB üzerinde yapılan audio güç amplifikatöründe bypass kapasitörleri, düşük geçiş filtresi ve geri besleme ağı kullanılarak stabilite artırıldı. NE5534 opamp ve sınıf B çıkış aşamasıyla 14-20 watt güç elde edildi.

Denon 3K Alıcıda Kenarda Zorlanmaya Maruz Kalan Lehim Noktasının Tasarım ve Malzeme Sorunları

Denon 3.000 dolarlık alıcısında PCB kenarındaki lehim noktası zorlanmaya maruz kalıyor. Düşük kaliteli malzeme ve hatalı tasarım cihazın dayanıklılığını olumsuz etkiliyor, ömrünü kısaltıyor.

Ev Sinema Kontrol Cihazı Tasarımında PCB Yeniden Kullanımı ve Arduino Entegrasyonu

Ev sinema kontrol cihazlarında eski PCB'nin fiziksel yapısı korunarak SMD bileşenler çıkarılır ve Arduino Nano ile MCP23017 entegresi kullanılarak yeni kontrol devreleri oluşturulur. Bu yöntem maliyet ve zaman avantajı sağlar.

PCB Tasarımında Dikkat Edilmesi Gerekenler

• Delik Kaplama Olmadan Vias: Profesyonel PCB üretiminde delik kaplama yaygındır, ancak ev yapımı kartlarda tellerle işlevsel bağlantılar sağlanabilir.

• İzler Arası Mesafe: İzlerin birbirine yakınlığı crosstalk (parazit) riskini artırabilir. Bu nedenle, lehimleme sırasında pinlerin izlere çok yakın olmamasına dikkat edilmelidir.

• Oksidasyon Koruması: Bakır yüzeylerin oksidasyona karşı korunması için şeffaf akrilik sprey veya sıvı kalay kaplama kullanılabilir. Sıvı kalay etkili olmakla birlikte, toksik ve koruyucu ekipman gerektiren bir kimyasaldır.

• Modüler Tasarım: PCB'ler için anakart benzeri bir yapı oluşturularak, kontrol sinyallerinin yönlendirilmesi ve kartların kolayca takılıp çıkarılması sağlanabilir.

Göreni iki kez baktıran 10 dikkat çekici ürün

devamını oku

Ev Yapımı PCB Üretiminin Avantajları ve Zorlukları

Ev yapımı PCB üretimi, tasarım özgürlüğü ve maliyet avantajı sağlar. Toner transfer yöntemi ile hızlı prototipleme mümkün olur. Ancak, üretim sürecinde kusursuzluk sağlamak zor olabilir; özellikle ince detaylarda transfer hataları görülebilir. Ayrıca, delik kaplama olmaması nedeniyle bazı bağlantılar manuel olarak yapılmak zorundadır. Oksidasyon ve malzeme dayanıklılığı da dikkate alınması gereken faktörlerdir.

"Toner transfer yöntemi başlangıçta şüpheli görünse de, doğru teknikle tutarlı ve kaliteli sonuçlar verir."

Ev yapımı bilgisayar projelerinde, bu yöntemle elde edilen PCB'ler ile temel işlemci fonksiyonları ve basit algoritmalar (örneğin Fibonacci dizisi) çalıştırılabilmektedir. Proje ilerledikçe, mimari ve komut seti detayları paylaşılacaktır.

Sonuç

Toner transfer yöntemi, ev yapımı 8 bit bilgisayar projelerinde PCB üretimi için uygun ve ekonomik bir çözümdür. Tasarım aşamasında dikkatli planlama, uygun malzeme seçimi ve koruyucu önlemlerle, işlevsel ve dayanıklı baskılı devre kartları üretilebilir. Bu yöntem, elektronik hobi projelerinde deneyim kazanmak ve donanım tasarımını öğrenmek için değerli bir araçtır.
