Özelleştirilebilir 4 Harfli 5x5 LED Matrislerin Tasarımı ve Üretimi

Proje Tanımı ve Tasarım Süreci

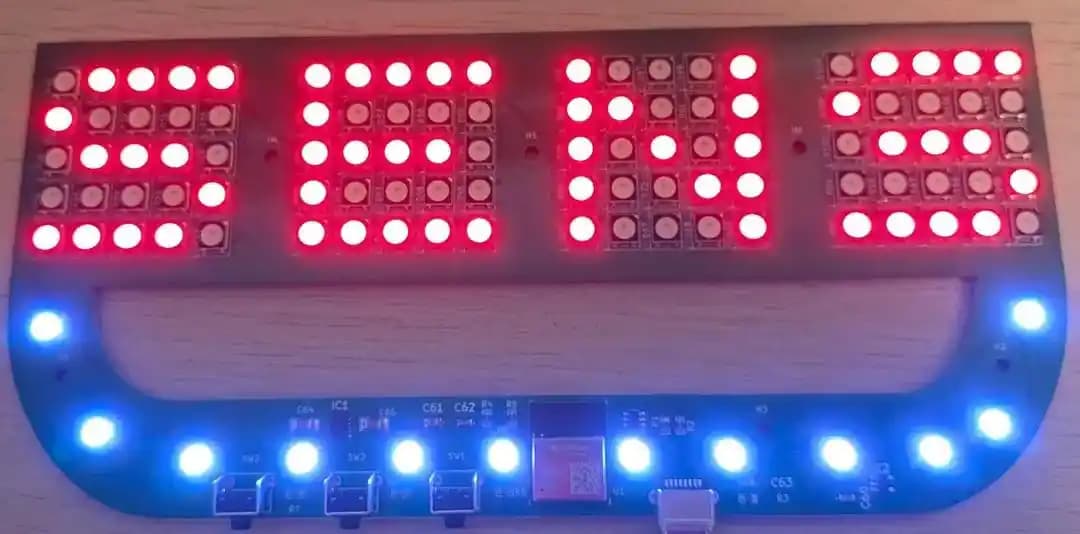

Bu proje, 4 harfli kelimelerin gösterilebildiği 5x5 LED matrislerden oluşan bir elektronik cihazdır. Tasarımcı, devre şemasını ve PCB (Baskılı Devre Kartı) yerleşimini kendisi oluşturmuş, aynı zamanda cihazın 3D modelini tasarlayarak kendi imkanlarıyla yazıcıdan çıkarmıştır. PCB üretimi ise, tasarımcının yeteneklerinin dışında olduğu için profesyonel bir üretici olan JLCPCB firmasına yaptırılmıştır. Bu yaklaşım, karmaşık elektronik devrelerin üretiminde yaygın bir yöntemdir; tasarımcı kendi uzmanlık alanında çalışırken, üretim sürecini dış kaynak kullanarak tamamlar.

Ayrıca Bakınız

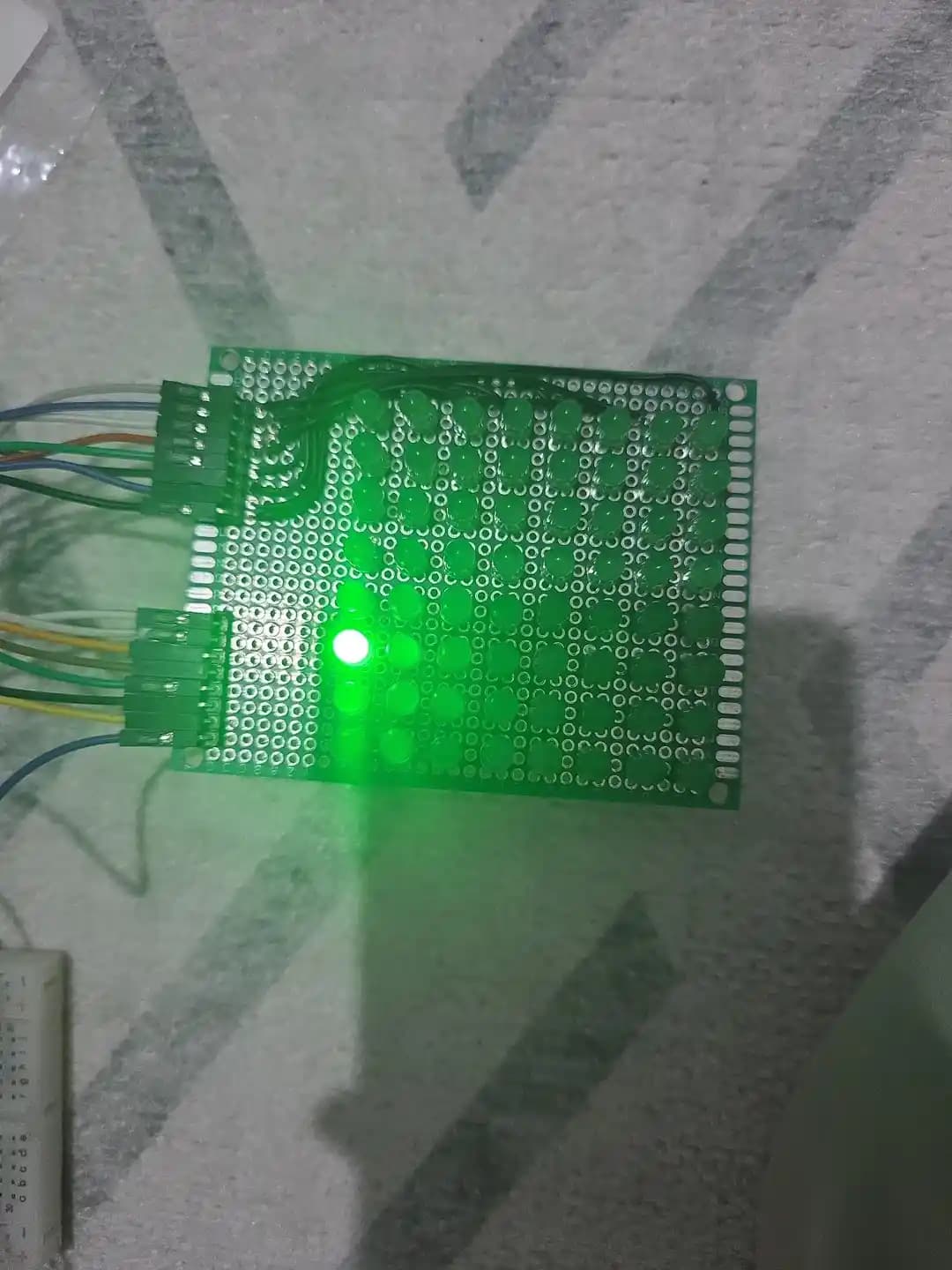

8x8 LED Matrislerde Parlaklık Farkları ve Sürücü Tekniklerinin Analizi

8x8 LED matrislerde parlaklık farklılıkları multiplex sürücüler, LED yönelimi ve voltaj düşümleriyle ilişkilidir. Shift register kullanımı devre ve kodlama karmaşıklığını artırır, optimizasyon gerektirir.

4 Harfli 5x5 LED Matrislerin Tasarımı, Üretimi ve Programlama Süreci

4 harfli kelimeleri gösteren 5x5 LED matrislerin tasarımından üretimine ve Arduino C'den MicroPython'a programlama sürecine kadar detaylı bir elektronik proje anlatılmaktadır.

Programlama ve Yazılım Desteği

Başlangıçta proje, Arduino C programlama dili kullanılarak kodlanmıştır. 2024 yılında başlayan bu yazılım geliştirme süreci, 2025 yılında MicroPython diline taşınmıştır. MicroPython'a geçiş, yazılımın daha ölçeklenebilir ve esnek olmasını sağlamıştır. Bu da cihazın farklı uygulamalara ve genişletmelere uyum sağlayabilmesine olanak tanır. Programlama aşaması, LED matrislerin doğru şekilde kontrol edilmesi ve kullanıcı tarafından girilen 4 harfli metinlerin ekranda gösterilmesi için kritik öneme sahiptir.

Bu 10 ürün, farkında bile olmadığınız bir eksikliği hayatınızda tamamlayacak

devamını oku

Üretim ve Kullanım Detayları

Projede kullanılan PCB'ler, yüksek kaliteli üretim süreçleriyle hazırlanmıştır. Tasarımcı, elinde yaklaşık yedi adet bu karttan bulunmaktadır. Bunlardan bazıları hediye olarak verilmiş, örneğin iki tanesi buz hokeyi oynayan yeğenlerine gönderilmiştir. Bu tür kişiselleştirilmiş elektronik cihazlar, hem hobi amaçlı hem de eğitim ve gösterim amaçlı kullanılabilmektedir.

Tasarım ve Üretim Sürecinde Dikkat Edilmesi Gerekenler

• PCB Üretimi: Kendi PCB'nizi üretmek teknik olarak mümkün olsa da, profesyonel üreticilerden destek almak daha güvenilir ve kaliteli sonuçlar verir.

• Programlama Dili Seçimi: Projenin ölçeğine ve gereksinimlerine göre uygun programlama dili seçilmelidir. Arduino C, başlangıç için ideal olabilirken, MicroPython gibi diller esneklik ve ölçeklenebilirlik sağlar.

• 3D Modelleme ve Üretim: Cihazın fiziksel yapısı için 3D modelleme ve yazıcı kullanımı, tasarımın prototip aşamasında önemli avantajlar sunar.

Sonuç

Bu proje, elektronik devre tasarımı, PCB yerleşimi, 3D modelleme ve programlama alanlarında entegre bir çalışma örneğidir. Tasarımcının kendi imkanlarıyla gerçekleştirdiği bu süreç, elektronik cihazların kişiselleştirilmesi ve üretimi konusunda önemli bir referans teşkil eder. Ayrıca, farklı programlama dillerinin kullanımı ve üretim aşamalarının profesyonel destekle tamamlanması, projenin başarısında etkili olmuştur.

"PCB'yi elle üretmek zorunda değilsiniz, önemli olan tasarım ve programlama sürecindeki emek ve bilgi birikimidir."
