Bataryalı Şarj Edilebilir LED Masa Lambası Tasarımı ve Uygulaması

Bu proje, standart ev tipi ampullerin batarya ile çalışan şarj edilebilir LED lambalara dönüştürülmesini kapsamaktadır. Projenin temel amacı, ticari olarak bulunan bataryalı lambaların tasarım beklentilerini karşılamaması üzerine, kişiselleştirilmiş ve estetik açıdan uygun bir masa lambası üretmektir.

Tasarım ve Elektronik Bileşenler

Lamba tasarımı, eski ve kullanılamaz ampullerin içine sığacak şekilde özel olarak hazırlanmış bir LED sürücü kartı üzerine kuruludur. Bu kart, Texas Instruments tarafından üretilen sabit akım Boost LED sürücüsü (constant-current Boost LED driver) temel alınarak tasarlanmıştır. Kart ayrıca, 555 zamanlayıcı entegresi kullanılarak ayarlanabilir bir PWM (Pulse Width Modulation) sinyali üretmektedir. PWM, LED parlaklığının hassas kontrolü için kritik bir bileşendir.

Kart üzerinde üç adet beyaz LED bulunmaktadır. Bu LED'ler, düşük voltajda yüksek verimlilikle ışık üretmek üzere seçilmiştir. Tasarımda, kartın üretimi için AISLER üzerinden baskılı devre kartı (PCB) siparişi verilmiş ve gerekli elektronik bileşenler LCSC adlı tedarikçiden temin edilmiştir.

Ayrıca Bakınız

Awox U3200STR 32 İnç HD Ready LED TV İnceleme ve Teknik Özellikler

Awox U3200STR 32 inç HD Ready LED TV, şık tasarımı, çoklu bağlantı seçenekleri ve yüksek görüntü kalitesi ile küçük alanlar için ideal, ekonomik ve kullanışlı bir televizyon modelidir.

Bataryalı Şarj Edilebilir LED Masa Lambası Tasarımı ve Uygulaması Teknik İncelemesi

Bu proje, standart ampulleri şarj edilebilir bataryalı LED lambalara dönüştürerek taşınabilir ve enerji verimli masa lambası tasarımını sunar. PWM kontrollü parlaklık ve lityum iyon batarya entegrasyonu öne çıkar.

Polarize Mikroskop Işığı ile Yansımaların Azaltılması ve Filtre Kullanımı Teknikleri

Polarize ışık ve filtreler, mikroskopta yansımaları azaltarak net ve kontrastlı görüntüler sağlar. Mekanik ve düşük maliyetli alternatiflerle uygulama alanları genişler.

Kumtel DP6-X Inox Piramit Davlumbaz: Modern ve Şık Mutfaklar İçin Etkili Hava Tahliyesi

Kumtel DP6-X Inox piramit davlumbaz, 450 m³/sa hava debisi, üç kademe kontrol ve LED aydınlatma ile modern mutfaklara estetik ve fonksiyonellik katıyor.

Yüksek Akımlı Analog ve Uzun Mesafeli Adreslenebilir LED Şeritler için Özel Kontrolcü Tasarımı ve Üretimi

Bu makalede, yüksek akımlı analog ve uzun mesafeli adreslenebilir LED şeritlerin kontrolü için tasarlanmış özel bir kontrolcünün teknik özellikleri, üretim süreçleri ve uygulama örnekleri ele alınmaktadır.

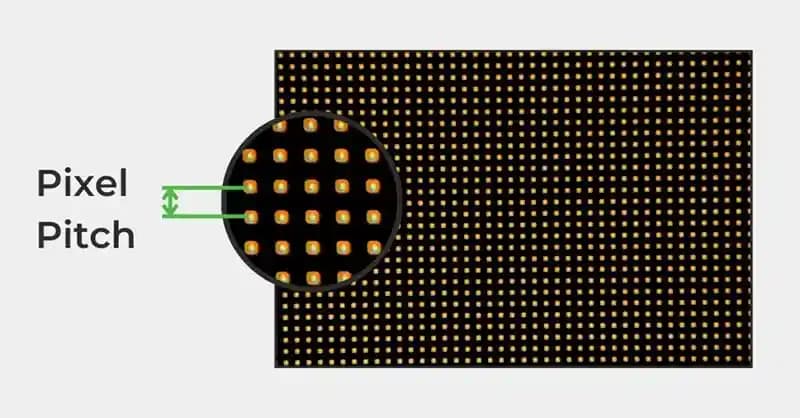

Nanometre Ölçeğinde LED Piksel Teknolojisi ile 127.000 PPI Çözünürlük Yenilikleri

90 nm boyutunda LED piksellerle 127.000 PPI çözünürlük sunan yeni teknoloji, VR, AR ve mikroskopi gibi yakın mesafe uygulamalarında görüntü kalitesini artırıyor.

Axen AX65FIL240 ile Onvo 50OVF9000: Görüntü, HDR ve Akıllı Özellikler Karşılaştırması

Bu karşılaştırma Axen AX65FIL240 ile Onvo 50OVF9000 modellerinin 4K UHD görüntü, HDR, yenileme hızı, akıllı sistemler ve bağlantı noktaları gibi teknik özelliklerini tarafsız ve veri odaklı olarak karşılaştırır; kullanıcı geri bildirimlerini öne çıkarır.

Hitachi 23'' Wide Q23HTW ve Novacom 19'' NVC-LED19A Monitörleri Karşılaştırması

Hitachi 23'' ve Novacom 19'' monitörleri, özellikleri ve kullanıcı geri bildirimleriyle karşılaştırılıyor. Performans, dayanıklılık ve kullanım alanlarına göre en uygun seçeneği belirleyin.

Devre ve Batarya Entegrasyonu

Batarya olarak 18650 tipi lityum iyon hücre kullanılmıştır. Bu hücreler, yüksek kapasite (4.5Ah) ve güvenilirlik açısından tercih edilmiştir. Batarya şarj ve koruma modülü olarak ise, uygun fiyatlı ve yaygın bulunan USB-C şarj/proteksiyon modülü kullanılmıştır. Bu modül, bataryanın aşırı şarj ve deşarj durumlarına karşı korunmasını sağlar ve USB-C bağlantısı üzerinden kolay şarj imkanı sunar.

Batarya ve şarj modülü, lambanın taban kısmına yapıştırılarak sabitlenmiştir. Böylece, lambanın taşınabilir ve kablosuz kullanımı mümkün hale gelmiştir.

Bu 10 şeyin sırrını çözen şanslı olacak

devamını oku

Performans ve Çalışma Süresi

Lamba, 3.7V nominal gerilimle çalışan lityum iyon batarya tarafından doğrudan beslenmektedir. Orijinal ampulün 120/230V AC ile çalışan elektronik devresi devre dışı bırakılmış ve yerine düşük voltajda çalışan LED sürücü kartı yerleştirilmiştir.

Batarya kapasitesi ve LED parlaklık ayarı sayesinde, lambanın yaklaşık bir buçuk gece boyunca kesintisiz çalışması sağlanabilmektedir. Bu süre, LED'lerin minimum parlaklık seviyesine ayarlanmasıyla elde edilmiştir. Böylece enerji verimliliği artırılmış ve batarya ömrü optimize edilmiştir.

Tasarımda Dikkat Edilen Teknik Detaylar

• PWM ile Parlaklık Kontrolü: 555 zamanlayıcı entegresi kullanılarak PWM sinyali oluşturulması, LED parlaklığının hassas şekilde ayarlanmasına olanak tanır. Bu yöntem, enerji tasarrufu ve göz konforu açısından önemlidir.

• Sabit Akım Sürüşü: Texas Instruments sabit akım Boost LED sürücüsü, LED'lerin sabit ve güvenli akımla çalışmasını sağlar. Bu, LED ömrünü uzatır ve ışık kalitesini korur.

• Batarya Koruma: USB-C şarj/proteksiyon modülü, bataryanın güvenli kullanımını garanti eder ve şarj işlemini kolaylaştırır.

• Modüler Tasarım: PCB ve batarya modüllerinin ayrı ayrı tasarlanması, bakım ve parça değişimini kolaylaştırır.

Potansiyel Geliştirmeler ve İleri Uygulamalar

Projede önerilen bazı geliştirmeler şunlardır:

• Sıcak Beyaz LED Entegrasyonu: Farklı renk sıcaklıklarında LED'ler eklenerek daha doğal ve ayarlanabilir ışık sağlanabilir.

• MOSFET Kontrollü Açma/Kapama: Güç anahtarı olarak MOSFET kullanımı, enerji verimliliğini artırabilir.

• Mikrodenetleyici ile Renk ve Parlaklık Döngüsü: Basit bir MCU eklenerek renk sıcaklığı ve parlaklık otomatik olarak değiştirilebilir.

• Kapasitif Dokunmatik Kontrol: Metal lamba gövdesi üzerinde kapasitif dokunmatik sensörlerle kullanıcı etkileşimi sağlanabilir.

Sonuç

Bu çalışma, standart ev ampullerini düşük voltajda çalışan, taşınabilir ve şarj edilebilir LED lambalara dönüştürmenin teknik detaylarını ortaya koymaktadır. Kullanılan bileşenler ve tasarım prensipleri, LED aydınlatma ve batarya teknolojilerindeki gelişmelerle uyumludur. Proje, basit ama etkili bir çözüm sunarak, kişiselleştirilmiş aydınlatma ihtiyaçlarına yanıt verir.

"LED ve lityum batarya teknolojilerindeki ilerlemeler, bu tür projelerin gerçekleştirilmesini mümkün kılmaktadır."
