Elektronik Devre Kartlarında Gereksiz Yama ve İz Tasarımı Sorunları
Platformumuzdaki en çok okunan ve popüler makaleleri görmek için Trendler bölümüne geçebilirsiniz.

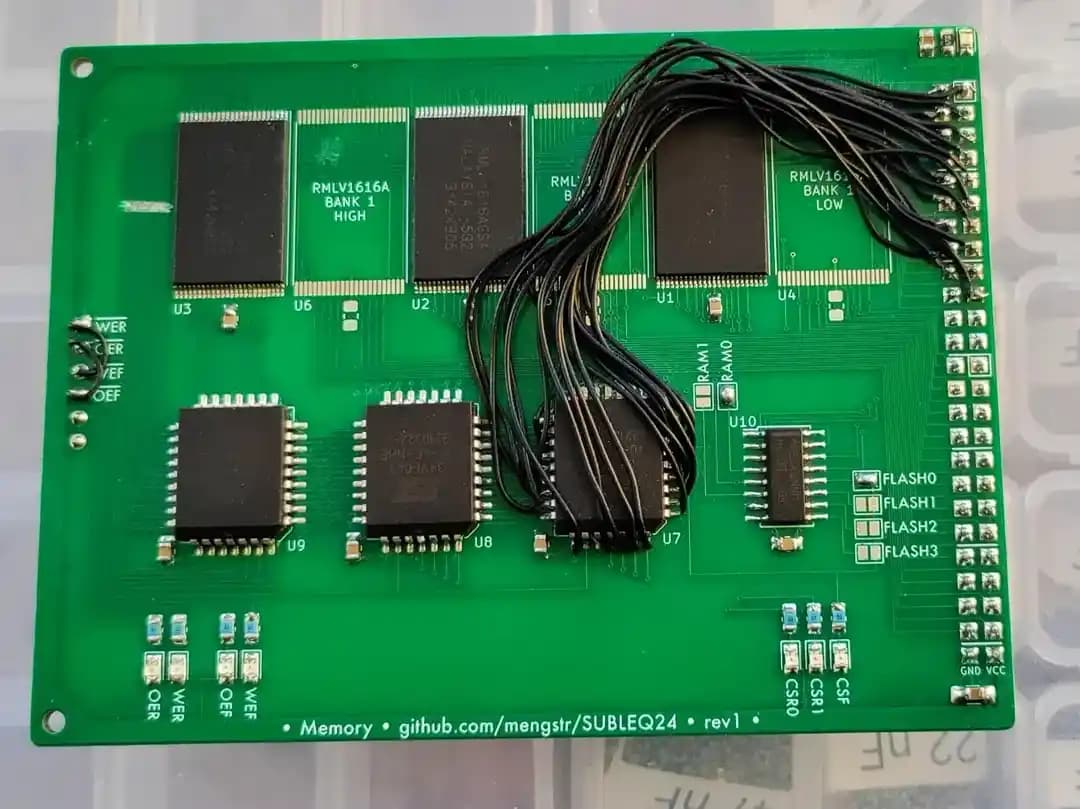

Elektronik devre kartlarının tasarım ve üretim süreçlerinde karşılaşılan en yaygın sorunlardan biri, yanlış tasarım veya hatalı üretim nedeniyle yapılan gereksiz yama işlemleridir. Bu yamalar, kartın görünümünü bozmakla kalmaz, aynı zamanda üretim sürecini karmaşıklaştırır ve test aşamasında zorluklar yaratır. Bir örnek olarak, bir tasarımcı kart üzerindeki 19 izi kesip, bunları ince kablolarla yeniden bağlamak zorunda kalmıştır. Sonradan orijinal tasarımın doğru olduğu anlaşılmış ve bu kablolar yeniden lehimlenerek orijinal konfigürasyon geri getirilmiştir. Bu durum, elektronik mühendisliği alanında "iki kere test et, yamalama yapma" prensibinin önemini vurgulamaktadır.
İz Tasarımında 90 Derece Dönüşler
Elektronik devre kartlarında izlerin yönlendirilmesi sırasında 90 derece dönüşler uzun yıllar yaygın olarak kullanılmıştır. Ancak bu tür keskin dönüşler, izlerdeki asit yıkama sürecinde "asit tuzağı" olarak adlandırılan sorunlara yol açabilir. Bu durum, izlerin köşelerinde aşırı aşınmaya sebep olabilir ve üretim hatalarını artırabilir. Günümüzde ise 45 derece dönüşler veya daha yumuşak eğriler tercih edilmektedir. Bu sayede hem üretim kalitesi artmakta hem de sinyal bütünlüğü korunmaktadır.
Bazı deneyimli mühendisler, 90 derece dönüşlerin geçmişte yoğun olarak kullanıldığına ve özellikle yoğun lojik kartlarda yaygın olduğuna dikkat çekmektedir. Ancak modern PCB üretim teknikleri, asit tuzakları gibi sorunları büyük ölçüde ortadan kaldırmıştır. Yine de, 45 derece dönüşlerin elektronların iz boyunca daha düzgün hareketini sağladığı ve sinyal kaybını azalttığı bilinmektedir.
Ayrıca Bakınız
Karmaşık Entegre Devre Paketleri ve İz Uzunlukları
Tasarımda kullanılan entegre devre paketleri, iz tasarımını doğrudan etkiler. Örneğin, 7 pin ile 9 pin arasında değişen LQFP paketleri, standart dışı pin sayıları nedeniyle karmaşık bağlantılar gerektirebilir. JEDEC standartlarına göre belirlenmiş bu paketler, bazı tasarımcılar tarafından alışılmadık olarak değerlendirilmektedir.
Ayrıca, farklı uzunluklardaki kablolar ve izler sinyal gecikmelerine yol açabilir. Ancak, eski teknolojiye dayanan sistemlerde (örneğin 20-40 yıl önceki teknolojiler) 10 MHz gibi düşük frekanslarda bu gecikmeler genellikle kritik değildir. Bu nedenle, uzunluk eşleştirmesi veya empedans uyumu gibi ileri teknikler, sadece yüksek hızlı sinyallerde önem kazanır.
Üretim ve Onarım Süreçleri
PCB üretiminde yaşanan hatalar veya tasarım değişiklikleri, kart üzerinde elle yapılan onarım ve yamalarla giderilebilir. Bu tür işlemler, özellikle prototip aşamasında yaygındır. Ancak, bu onarımlar kartın estetik görünümünü bozmakla kalmaz, aynı zamanda ileride oluşabilecek hasarlara karşı da hassasiyet yaratır. Bu nedenle, onarım sonrası UV yapıştırıcı gibi koruyucu malzemeler kullanılarak kabloların ve lehimlerin dayanıklılığı artırılabilir.
Birçok mühendis, benzer durumlarda birden fazla kart sipariş ederek hatalı olanı değiştirmeyi tercih eder. Ancak, uzay ve havacılık gibi kritik uygulamalarda, yeniden tasarım ve test süreçleri maliyetli ve zaman alıcı olduğundan, mevcut kart üzerinde kapsamlı onarımlar yapılmaktadır.
Sonuç Değerlendirmesi
Elektronik devre kartlarında tasarım ve üretim aşamalarında dikkat edilmesi gereken birçok teknik detay bulunmaktadır. İzlerin yönlendirilmesi, paket seçimi, sinyal bütünlüğü ve üretim teknikleri gibi faktörler, kartın performansını ve güvenilirliğini doğrudan etkiler. Gereksiz yama işlemleri, sadece kartın görünümünü bozmakla kalmaz, aynı zamanda uzun vadede bakım ve onarım maliyetlerini artırır.
Bu nedenle, "iki kere ölç, bir kere kes" prensibine benzer şekilde, elektronik tasarımda "iki kere test et, yamalama yapma" yaklaşımı benimsenmelidir. Böylece hem üretim süreci optimize edilir hem de ürün kalitesi artırılır.
"Elektronik mühendisliğinde, karmaşık onarımlar yerine sağlam ve doğru tasarım önceliklidir."
