Direnç Değerlerinin Hassasiyeti ve Özelleştirilmiş Direnç Yapımı

Elektronik devrelerde dirençlerin doğru değerde olması, devrenin performansı ve güvenilirliği açısından kritik öneme sahiptir. Ancak, direnç üreticileri genellikle belirli tolerans aralıklarında dirençler üretir ve bu dirençlerin değerleri rastgele bir dağılım göstermeyebilir. Bu durum, hassas projeler için doğru direnç değerini bulmayı zorlaştırır.

Direnç Toleransları ve Değer Dağılımı

Bir profesörün deneyiminden yola çıkarak, düşük maliyetli ve %20 toleranslı dirençler satın alındığında, dirençlerin değerlerinin genellikle beklenen ortalamaya yakın rastgele bir dağılım göstermediği görülmüştür. Dirençlerin tamamı ya nominal değerin %10-20 altında ya da %10-20 üstünde yoğunlaşmıştır. Bu durum, üreticilerin yüksek hassasiyetli dirençleri ayırarak daha yüksek fiyatla sattıklarını göstermektedir. Dolayısıyla, direnç değerlerinin Gaussian (normal) dağılım varsayımı genellikle geçerli değildir.

Ayrıca Bakınız

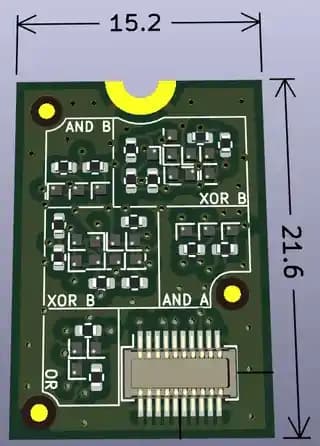

N Kanal FET'lerle Küçük Boyutlu Full Adder Tasarımı ve Teknik Analizi

N kanal FET ve 0402 dirençlerle tasarlanan küçük full adder devresi, düşük güç tüketimi ve miniaturizasyon avantajları sunar. Kapı dirençleri eksikliği ve ESD koruma belirsizliği tasarımda dikkat çeker.

Arduino ve PWM Kullanmadan LED Fade-In Efekti İçin RC Devresi ve Transistör Kullanımı

Arduino veya PWM olmadan, RC devresi ve transistör emitter takipçi konfigürasyonu ile LED'in yavaşça açılması sağlanır. Bu yöntem, düşük maliyetli ve kolay hesaplanabilir bir fade-in efekti sunar.

Kalp Şeklinde LED Devresi Tasarımı ve Lehimleme Teknikleri Üzerine Detaylı İnceleme

Kalp şeklinde 15 LED içeren devre tasarımı, kondansatör bankası ile enerji sağlama ve doğru lehimleme teknikleriyle verimli çalışma prensiplerini ele alır. Direnç ve kondansatör değerleri LED parlaklığı ve yanma süresini etkiler.

Snubber Devreleri: Elektronik Anahtarlamalarda Ark Söndürme ve EMI Azaltma Yöntemleri

Snubber devreleri, elektronik anahtarlamalarda ark oluşumunu engelleyerek kontakların ömrünü uzatır ve elektromanyetik girişimi azaltır. Seri RC devreleri endüstriyel uygulamalarda yaygın olarak kullanılır.

7 Segment Display ile Temel Elektronik Proje Tasarımı ve Uygulamaları

7 segment display ile yapılan temel elektronik projede devre tasarımı, direnç kullanımı ve ileri seviye uygulamalar detaylıca incelenmiştir. Proje, elektronik öğrenimine pratik bir yaklaşım sunar.

Çin Üretimi STM32 Kartlarda USB Type-C CC Pin Direnç Desteği ve Modifikasyon Süreci

Çin üretimi STM32 kartlarda USB Type-C Type-C kablo desteği için CC pinlerine 5.1 kΩ direnç eklenmesi gereklidir. Lehimleme süreci hassas olup voltaj regülatörü dayanıklılığı önemlidir.

RP2040 Tabanlı Macropad Tasarımında Kritik Elektronik Bileşenlerin Seçimi ve Düzeni

RP2040 mikrodenetleyici ile yapılan macropad tasarımında LED koruma dirençleri, sinyal hattı dirençleri ve buton devresi kapasitör direnç değerleri cihazın güvenilirliğini artırır. Doğru bileşen seçimi performansı iyileştirir.

Elektronik Devrelerde Direnç Değerlerinin Hassasiyeti ve Özelleştirilmiş Üretim Yöntemleri

Elektronik devrelerde dirençlerin değer dağılımı genellikle rastgele değildir. Hassas projelerde doğru direnç değerine ulaşmak için paralel-seri kombinasyonlar, fiziksel müdahaleler ve yüksek hassasiyetli ölçümler kullanılır.

Hassas Direnç Değerlerine Ulaşma Yöntemleri

Bu 10 ürüne bakan herkes aynı tepkiyi veriyor

devamını oku

Paralel ve Seri Direnç Kombinasyonları

Birden fazla direnç seri veya paralel bağlanarak istenilen direnç değeri elde edilebilir. Örneğin, iki adet 100 ohm direnç paralel bağlandığında toplam direnç 50 ohm olur. Bu yöntem, standart direnç değerleri arasında hassas ayarlamalar yapmak için yaygın olarak kullanılır. Kritik uygulamalarda, %0.01 gibi çok düşük tolerans gerektiren durumlarda, paralel dirençler tercih edilir ve seçmeli test (Select At Test - SAT) yöntemi ile uygun dirençler seçilir.

Fiziksel Müdahalelerle Direnç Ayarlama

Dirençlerin değerini hassas şekilde ayarlamak için fiziksel işlemler de uygulanabilir. Örneğin, dirençlerin ortasından çok hafifçe zımparalanarak veya kesilerek direnç değeri artırılabilir. Bu işlem sonrası zımparalanan alan epoksi veya süper yapıştırıcı ile kaplanarak nem ve diğer dış etkenlerden korunur. Karbon film dirençlerde bu işlem daha zordur ancak karbon tozlu dirençlerde daha başarılı sonuçlar alınabilir. Ayrıca, SMT dirençlerde ince film veya kalın film türüne bağlı olarak, bıçakla kazıma yöntemiyle direnç değeri ayarlanabilir.

Ölçüm Teknikleri ve Cihazlar

Direnç değerlerinin hassas ölçümü için 4 telli (Kelvin) ölçüm yöntemi tercih edilmelidir. Bu yöntem, ölçüm probu ve kablo direncinin ölçüm sonucuna etkisini ortadan kaldırır. Yüksek hassasiyetli dijital multimetreler (örneğin 6.5 basamaklı DMM'ler) kullanılarak direnç değerleri çok daha doğru belirlenebilir. Bu sayede, direnç kombinasyonları ve ayarlamalar daha güvenilir yapılabilir.

Kritik Uygulamalarda Direnç Seçimi

Uzay teknolojisi gibi kritik alanlarda, dirençler genellikle paralel bağlanır ve seçmeli test yöntemi ile %0.01 toleranslı dirençler tercih edilir. Bu yöntem, hem güvenilirliği artırır hem de istenilen hassasiyete ulaşmayı sağlar. Ayrıca, bazı durumlarda askeri standartlara uygun, çok düşük toleranslı dirençler kullanılır.

Sonuç

Direnç değerlerinin üretim toleransları ve dağılımı, elektronik projelerde hassasiyet gerektiren durumlarda önemli bir faktördür. Standart dirençler genellikle nominal değerin etrafında rastgele değil, belirli bir aralıkta gruplanır. Bu nedenle, hassas direnç değerlerine ulaşmak için direnç kombinasyonları, fiziksel ayarlamalar ve yüksek hassasiyetli ölçüm teknikleri kullanılmalıdır. Kritik uygulamalarda ise paralel dirençler ve seçmeli test yöntemleri tercih edilir. Bu yaklaşımlar, projelerde istenilen direnç değerine mümkün olan en yakın şekilde ulaşmayı sağlar.

"Dirençlerin değerlerinin rastgele dağıldığını varsaymak doğru değildir; üreticiler yüksek hassasiyetli dirençleri ayırır ve bu da standart dirençlerin değer dağılımını etkiler."
