Eski Analitik Terazilerin İç Mekanizması ve Kuvvet Geri Kazanım Sensörleri

Analitik teraziler, özellikle 1980'ler ve 1990'larda kullanılan modelleriyle, yüksek hassasiyetli ölçümler için karmaşık mekanik ve elektronik sistemleri bünyesinde barındırır. Bu terazilerde kullanılan kuvvet geri kazanım sensörü (force restoration sensor), ölçüm doğruluğunu artıran kritik bir bileşendir.

Kuvvet Geri Kazanım Sensörünün Çalışma Prensibi

Kuvvet geri kazanım prensibi, terazinin tartım mekanizmasına bir ağırlık konulduğunda, mekanizmanın belirli bir miktar aşağı doğru hareket etmesiyle başlar. Bu hareket, genellikle optik bir sensör tarafından algılanır. Sensör, mekanizmanın hareketini tespit ettikten sonra, elektronik kontrol ünitesi (mikrodenetleyici) elektromıknatıs aracılığıyla mekanizmayı başlangıç konumuna çekmek için bir akım uygular.

Bu süreçte, elektromıknatısın uyguladığı akım şiddeti, tartılan ağırlıkla doğru orantılıdır. Akımın hassas ölçümü sayesinde, tartım işlemi yüksek doğrulukla gerçekleştirilir. Bu yöntem, mekanik hareketlerin doğrudan ölçümünden ziyade, elektromanyetik kuvvetin ölçülmesiyle daha hassas sonuçlar elde edilmesini sağlar.

Ayrıca Bakınız

Kendin Yap Yüksek Hassasiyetli Terazi: 0.0001 g / 0.1 mg Ölçüm ve Tasarım Detayları

Elektromanyetik kuvvet geri besleme prensibine dayanan, 0.1 mg hassasiyetle ölçüm yapabilen kendin yap terazi tasarımı ve bileşenleri detaylıca incelenmiştir. Çevresel etkiler ve iyileştirme önerileri ele alınmıştır.

Bydiz BY-005 Dijital Mutfak Terazisi: Hassas ve Dayanıklı Ölçüm Cihazı Özellikleri ve Kullanım Avantajları

Bydiz BY-005 dijital mutfak terazisi, yüksek hassasiyet, dayanıklılık ve kullanım kolaylığı sunan pratik bir ölçüm cihazıdır. Paslanmaz çelik yüzeyi ve geniş tartım kapasitesiyle mutfakta ve seyahatlerde ideal.

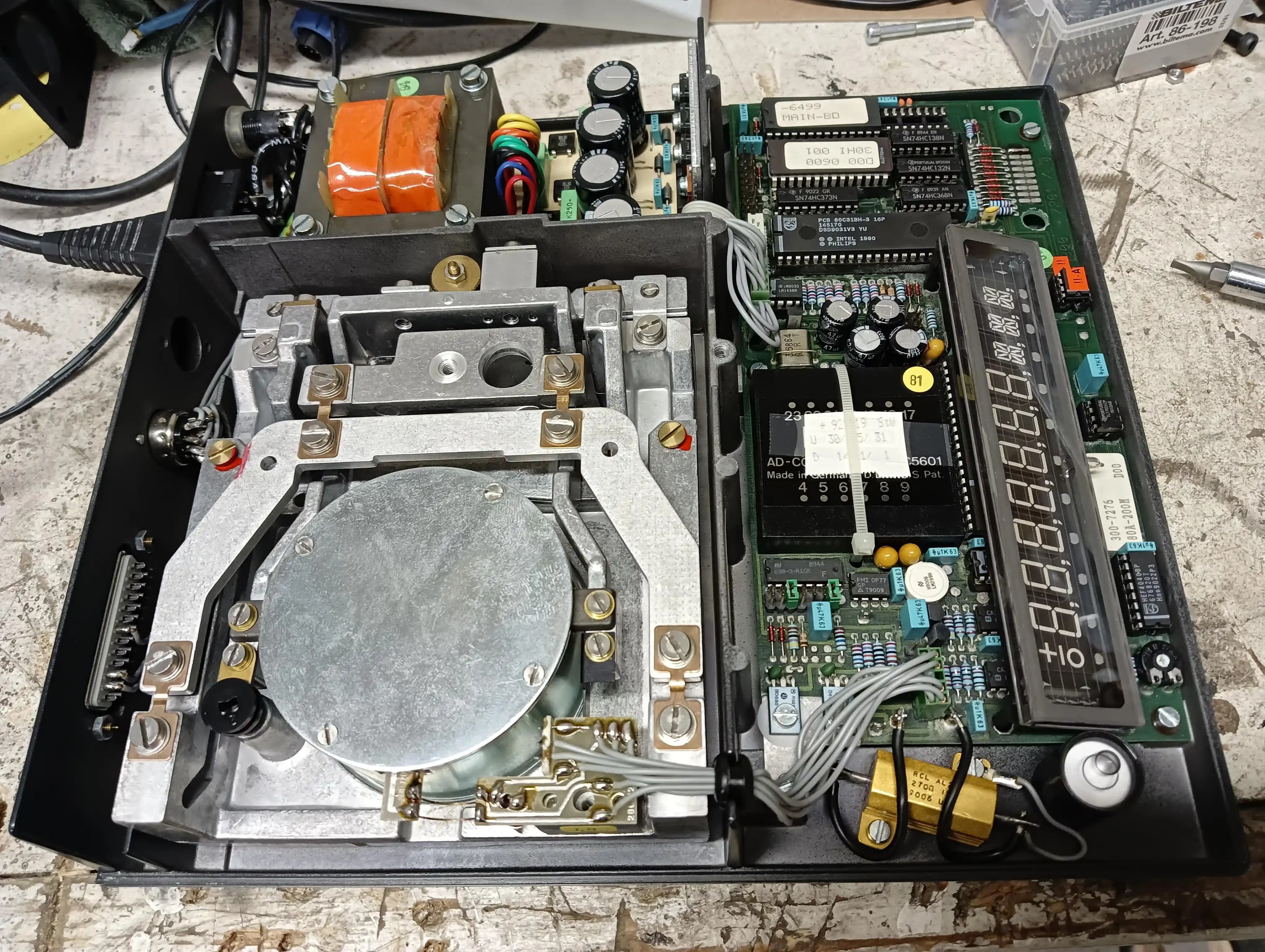

Eski Analitik Terazilerde Kuvvet Geri Kazanım Sensörleri ve Mikrodenetleyici Kullanımı

1980-1990 döneminde kullanılan eski analitik terazilerde kuvvet geri kazanım sensörleri ve MCS51 mikrodenetleyicileri, yüksek hassasiyetli tartım için mekanik ve elektronik entegrasyon sağlar. Bu sistemler piezoelektrik strain gauge teknolojisiyle hassas ölçümler yapar.

1980-1990 Analitik Terazilerde Kuvvet Geri Kazanım Sensörleri ve İç Mekanizma İncelemesi

1980-1990 analitik teraziler, piezoelektrik strain gauge ve mikrodenetleyici kullanarak elektromanyetik kuvvetle hassas tartım yapar. Mekanik ve elektronik entegrasyon detayları incelenir.

MASTEK Platin ve Techfit Tf1002 Mutfak Terazileri Karşılaştırması ve Özellikleri

İki popüler mutfak terazisi MASTEK Platin ve Techfit Tf1002'nin özellikleri, kullanıcı yorumları ve karşılaştırmasıyla en uygun seçimi yapın.

Dijital Mutfak Terazileri Karşılaştırması: Hangi Ürün Size Uygun

Bu makalede, iki popüler dijital mutfak terazisinin özellikleri ve kullanıcı yorumlarıyla, ihtiyaçlarınıza uygun olanı seçmenize yardımcı olacak detaylı karşılaştırma sunuluyor.

Lilya Home 5kg Platin Dijital Mutfak Terazisi: Hassas ve Şık Tasarım

Lilya Home'un 5kg kapasiteli platin renkli dijital mutfak terazisi yüksek hassasiyetle ölçüm yapar, paslanmaz çelik malzeme ve şık tasarımıyla mutfakta pratiklik sağlar.

Hassas Cep Terazileri Karşılaştırması: Adakonsept ve Mini Apple İpod Modelleri

İki popüler cep terazisi modeli olan adakonsept ve Mini Apple iPod görünümlü cihazların özellikleri, kullanıcı yorumları ve karşılaştırmasıyla doğru seçimi yapmanızı sağlayacak bilgiler burada.

Elektronik Bileşenler ve Mikrodenetleyici Kullanımı

Eski analitik terazilerde, özellikle 1980'ler ve 1990'larda, MCS51 ailesinden 8031 mikrodenetleyiciler yaygın olarak kullanılmıştır. Bu mikrodenetleyiciler, terazinin kontrol yazılımını çalıştırmak için harici EPROM'larda depolanan programları kullanır.

Analog sinyallerin dijital verilere dönüştürülmesi için ADC (Analog-Dijital Dönüştürücü) entegreleri kullanılır. Bu ADC'ler, terazinin ölçüm hassasiyetini belirleyen kritik bileşenlerdir ve genellikle yüksek çözünürlüklü, düşük gürültülü modeller tercih edilir. Örneğin, OP77 gibi operasyonel amplifikatörler, sinyal işleme aşamasında kullanılır.

Bu 10 ürünü alan herkesin ortak yorumu: 'Harika!'

devamını oku

Strain Gauge Teknolojisi

Bu terazilerde kullanılan sensörler, genellikle piezoelektrik strain gauge teknolojisine dayanır. Strain gauge, mekanik gerilmeye maruz kaldığında elektriksel voltaj üreten bir sensördür. Terazide, mekanik gerilme veya bükülme meydana geldiğinde, strain gauge bu hareketi elektrik sinyaline dönüştürür. Mikrodenetleyici bu sinyali işleyerek tartım sonucunu hesaplar.

Ölçüm Hassasiyeti ve Çözünürlük

Bahsedilen eski analitik teraziler, genellikle 0.1 mg (miligram) çözünürlüğe sahiptir ve bu hassasiyet 80 gramlık ölçümler için geçerlidir. Daha yüksek ağırlıklar için çözünürlük 1 mg seviyesine çıkar. Bu yüksek hassasiyet, laboratuvar ortamlarında hassas kimyasal tartımlar için gereklidir.

Mekanik Tasarım ve Mühendislik

Terazilerin iç mekanizmasında, esnek (flexure) mekanizmalar kullanılır. Bu mekanizmalar, hareketi kontrol etmek ve mekanik sürtünmeyi azaltmak için tasarlanmıştır. Ayrıca, mekanik hareketlerin elektrik sinyaline dönüşümünde köprü devrelerine benzer yapılar kullanılır.

Terazinin büyüklüğü, kullanılan elektronik bileşenlerin boyutları ve mekanik yapı nedeniyle oldukça büyük olabilir. Ancak bu büyüklük, hassas ölçüm için gerekli stabiliteyi sağlar.

Güç Direnci ve Diğer Bileşenler

Tartım cihazlarında bulunan güç dirençleri, genellikle ekranın veya elektromıknatısın çalışması için gereken güç yönetiminde görev alır. Bazı durumlarda, bu dirençler ısı dağılımını kontrol etmek veya devrenin kararlılığını sağlamak için kullanılır.

Tarihsel ve Teknik Bağlam

Bu tür teraziler, 1980'lerde tasarlanmış olup, 1990'larda üretilmiş elektronik bileşenler içerir. Analog Devices gibi firmalar, halen benzer prensiplerde yüksek hassasiyetli ADC'ler üretmektedir. Bu eski teraziler, günümüz teknolojisinin temelini oluşturan mühendislik çözümlerini yansıtır.

"Kuvvet geri kazanım sensörü, mekanik hareketi elektromanyetik kuvvetle dengeleyerek yüksek hassasiyetli tartım sağlar. Bu yöntem, doğrudan mekanik ölçümden daha kesin sonuçlar verir."

Sonuç

Eski analitik teraziler, mekanik ve elektronik mühendisliğin bir araya geldiği karmaşık sistemlerdir. Kuvvet geri kazanım prensibi, piezoelektrik strain gauge teknolojisi ve mikrodenetleyici kontrollü ADC entegrasyonu, bu cihazların yüksek hassasiyetle çalışmasını sağlar. Bu teraziler, laboratuvarlarda hassas ölçümler için kritik araçlar olarak kullanılmıştır ve mühendislik açısından önemli bir referans noktasıdır.
