Esnek Delikli Devre Kartları: Özellikleri, Kullanım Alanları ve Sınırlamaları

Elektronik projelerde kullanılan delikli devre kartları (perf board), genellikle sert ve sabit yapılarıyla bilinir. Ancak son zamanlarda esnek özelliklere sahip delikli devre kartları da piyasada yer almaya başladı. Bu kartlar, belirli bir dereceye kadar bükülebilme özelliği sunarak, alışılmışın dışında şekillerde devre tasarlama imkanı tanıyor. Ancak bu yenilik, beraberinde bazı teknik kısıtlamalar ve kullanım zorlukları getiriyor.

Esnek Delikli Devre Kartlarının Teknik Özellikleri

Esnek delikli devre kartları, standart delikli kartlara benzer şekilde deliklere sahip olmakla birlikte, kart malzemesi daha elastik bir yapıya sahiptir. Bu sayede kart, köşeden köşeye veya belirli açılarda bükülebilir. Ancak önemli bir teknik detay, lehim bağlantılarının esnek olmamasıdır. Lehimler genellikle sert ve kırılgan yapıda olduğundan, kart büküldüğünde lehim noktalarında çatlama veya kopma riski ortaya çıkar.

Kart üzerindeki bileşenlerin çoğu da esnek değildir. Özellikle delikli kartlarda yaygın kullanılan delikli bileşenler (through-hole technology - THT) büyük ve sert yapıda olduğundan, kartın esnekliği sınırlı kalır. Bu durum, esnek kartların hareketli veya sürekli bükülen uygulamalarda kullanılmasını zorlaştırır.

Ayrıca Bakınız

TriLine LED TV ve Monitör Duvar Askı Aparatı: Esnek ve Dayanıklı Montaj Çözümü

TriLine LED TV LCD monitör duvar askı aparatı, 14-24 inç arası ekranlar için uygun, 180 derece dönebilme ve kolay montaj özellikleriyle kullanışlı bir çözüm sunar.

Finansal Leasing: ZZP ve KOBİ'ler İçin Esnek ve Ekonomik Araç Kullanımı

Finansal leasing, ZZP ve KOBİ'lere araç satın almadan esnek, sabit ödemeli ve ekonomik araç kullanımı sağlar. İşletmelerin nakit akışını koruyarak iş süreçlerini kesintisiz sürdürmelerine destek olur.

Apronx Cat6 4 Metre ve Ugreen CAT6 Flat 3 Metre Ethernet Kabloları Karşılaştırması

Apronx Cat6 4 Metre ve Ugreen CAT6 Flat 3 Metre kabloları, dayanıklılık, esneklik ve veri iletim hızları açısından detaylı şekilde karşılaştırıldı. Hangi kablo ihtiyaçlarınıza daha uygun?

Esnek Delikli Devre Kartları: Teknik Özellikleri, Kullanım Alanları ve Sınırlamaları

Esnek delikli devre kartları, bükülebilme özelliğiyle alışılmışın dışında devre tasarımlarına imkan verir. Ancak lehim ve bileşenlerin sert yapısı, hareketli uygulamalarda kullanımını sınırlar ve dikkat gerektirir.

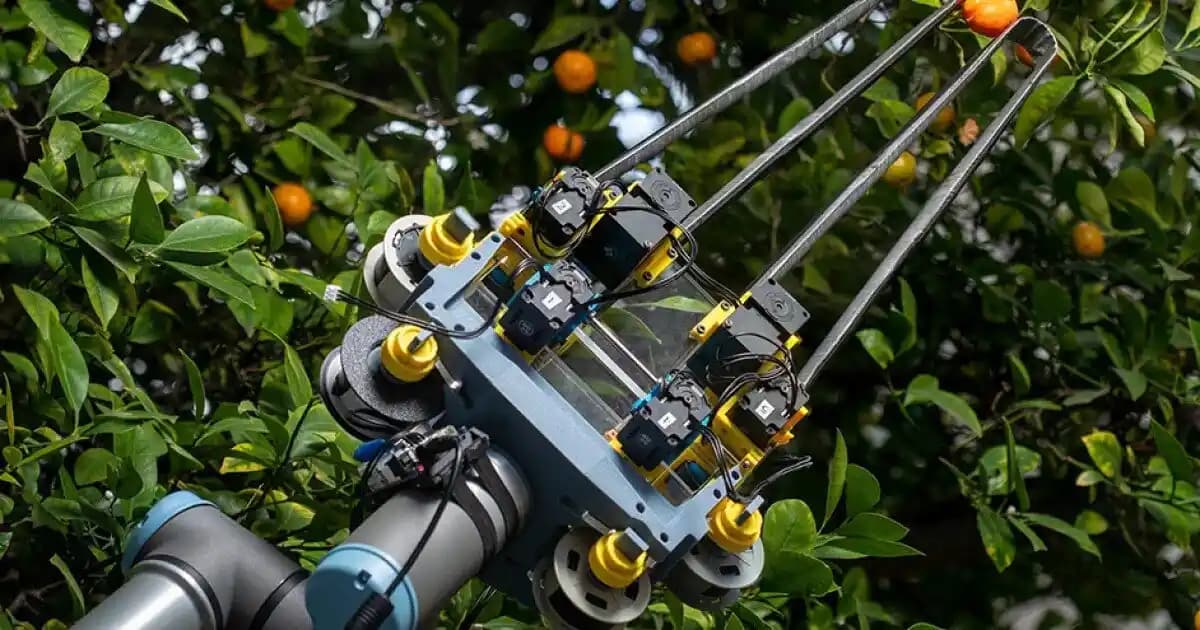

Ölçüm Bandı Parmaklı Robotik Tutucu: Esnek Tasarım ve Tarımda Uygulamaları

Ölçüm bandı parmaklı robotik tutucu, esnek yapısı ve uygun maliyetiyle tarımda hassas kavrama sağlar. Tasarım, meyve toplamada zarar vermeden tutuş imkanı sunar ve otomasyon alanında yenilikçi çözümler getirir.

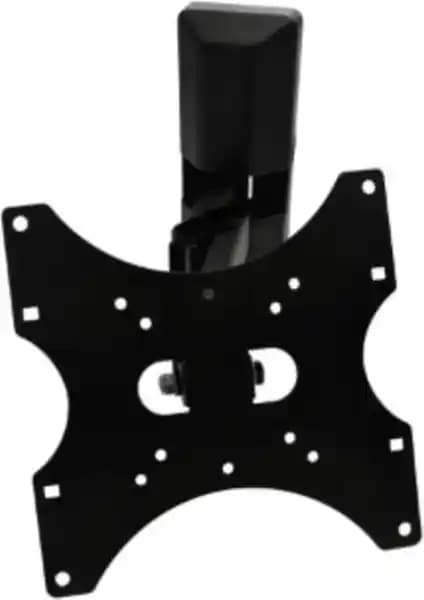

NextStar YE-5501 Hareketli Askı Aparatı İncelemesi ve Kullanıcı Yorumları

NextStar YE-5501 hareketli askı, 17-32 inç ekranlar için uygun, geniş hareket kabiliyeti ve dayanıklı yapısıyla kullanıcıların beğenisini kazanıyor. Montaj ve kullanım detaylarına dair önemli bilgiler içerir.

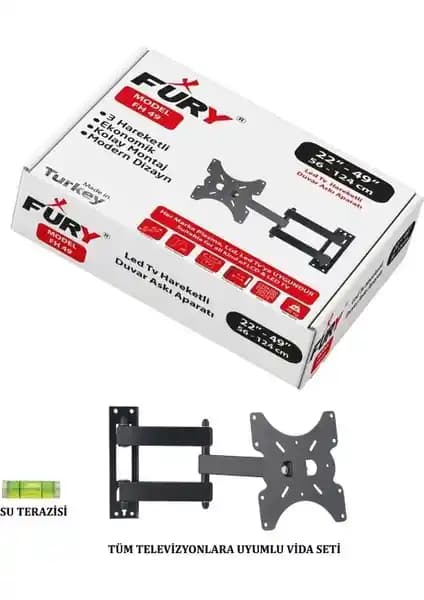

Fury Hareketli LCD LED Televizyon Duvar Asma Aparatı İncelemesi ve Kullanıcı Yorumları

Fury hareketli LCD LED televizyon duvar aparatı, 22-32 inç ekranlar için tasarlanmış, hareketli ve dayanıklı yapısıyla kullanıcılara esneklik sağlar. Ancak, malzeme kalitesi ve stabilite konusunda dikkat edilmelidir.

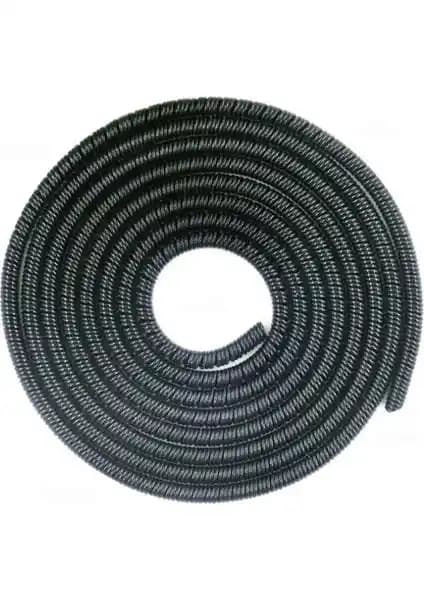

SPELT Kablo Kordon Koruyucu Spiral Sarma Kılıf: Dayanıklı ve Kolay Kullanımlı Kablo Koruma Çözümü

SPELT spiral kılıf, kabloları koruyan hafif ve esnek tasarımıyla dayanıklılığı artırır, kemirmeye karşı korur ve kullanım kolaylığı sağlar.

Kullanım Alanları ve Pratik Öneriler

Esnek delikli devre kartlarının en uygun kullanım alanları, alışılmışın dışında şekillere ihtiyaç duyulan projelerdir. Örneğin, eğimli veya köşeli plastik muhafazalar içine devre yerleştirmek, devreyi önceden şekillendirip sabitlemek ve ardından lehimlemek gibi uygulamalar mümkündür. Kart, istenilen şekle önceden bükülüp sabitlendiğinde, lehimleme işlemi sonrası bu şekli koruyabilir.

Bazı kullanıcılar, kartı bükmeden önce şekillendirip sabitlemenin önemine vurgu yapmaktadır. Bu yöntem, lehimlerin kırılmasını önlemeye yardımcı olur. Ayrıca, devre üzerindeki bağlantılar için doğrudan lehim yerine jumper kablolar kullanmak, esnekliği artırabilir ve lehim kırılmalarını azaltabilir.

Esnek kartlar, hareketli uygulamalarda veya sürekli bükülen ortamlarda kullanıma uygun değildir. Ayrıca, kart üzerindeki büyük entegre devreler veya bileşenler esnekliği daha da sınırlar. Bu nedenle, esnek devre kartları, genellikle sabit şekilli ancak alışılmışın dışında geometrilere sahip devreler için tercih edilir.

Hikayesini öğrenmek isteyeceğiniz 10 gizemli ürün

devamını oku

Sınırlamalar ve Alternatifler

Esnek delikli devre kartlarının en büyük sınırlaması, lehim ve bileşenlerin esnek olmamasıdır. Bu durum, kartın esnekliğini pratik anlamda sınırlar ve hareketli uygulamalarda kullanımı zayıflatır. Ayrıca, bu kartlar genellikle THT bileşenler için tasarlanmıştır; yüzeye montajlı (SMD) bileşenler için uygun değildir.

Alternatif olarak, esnek PCB (flex PCB) teknolojileri mevcuttur. Bu özel üretim devre kartları, hem esnek malzeme kullanımı hem de ince devre yolları sayesinde hareketli ve bükülebilir uygulamalarda daha uygun çözümler sunar. Ancak flex PCB'ler, esnek delikli kartlara kıyasla daha karmaşık ve maliyetli üretim süreçlerine sahiptir.

Bazı kullanıcılar, esnek delikli kartlar yerine tel örgü (mesh) yapılar veya jumper kablolarla desteklenmiş yapılar kullanmayı tercih etmektedir. Bu yöntemler, esnekliği artırırken lehim kırılmalarını azaltabilir.

Sonuç Değerlendirmesi

Esnek delikli devre kartları, belirli şekillere bükülebilme avantajı sunarken, lehim ve bileşenlerin esnek olmaması nedeniyle kullanım alanları sınırlıdır. Bu kartlar, sabit ancak alışılmışın dışında şekillerde devre tasarlamak isteyenler için uygun olabilir. Hareketli uygulamalar veya sürekli bükülme gerektiren projeler için ise özel esnek PCB çözümleri veya alternatif yöntemler daha uygundur.

"Kartı önceden şekillendirip sabitlemek ve ardından lehimlemek, esnek delikli devre kartlarının kullanımında kritik bir adımdır."
-- Elektronik Tasarım Uzmanı

Esnek delikli devre kartları, elektronik projelerde yeni tasarım esnekliği arayanlar için ilginç bir seçenek olmakla birlikte, teknik sınırlamalar göz önünde bulundurularak kullanılmalıdır.
