Evil Sine Wave ve Diyot Kırpma Devreleri Üzerine Teknik İnceleme

Diyot Kırpma Devrelerinin Temelleri

Diyot kırpma devreleri, giriş sinyalinin belirli bir gerilim seviyesini aşması durumunda sinyalin kesilmesini sağlayan elektronik devrelerdir. Bu devrelerde genellikle diyotlar antiparalel olarak bağlanır; yani iki diyot birbirine ters yönde paralel konumlandırılır. Bu yapı, pozitif ve negatif yarım döngülerde sinyalin belirli seviyelerde kırpılmasını sağlar. Böylece girişteki sinüs dalgası, çıkışta belirli bir sınırda kesilmiş veya "kırpılmış" bir sinyal haline gelir.

Ayrıca Bakınız

Evil Sine Wave ve Diyot Kırpma Devrelerinin Ses Elektroniğindeki Teknik İncelenmesi

Evil Sine Wave, diyot kırpma devreleriyle sinüs dalgasının belirli seviyelerde kırpılması sonucu oluşan, kare dalgaya benzeyen ancak yumuşak kenarlı bir sinyal formudur. Ses elektroniğinde harmonik yapıyı etkiler.

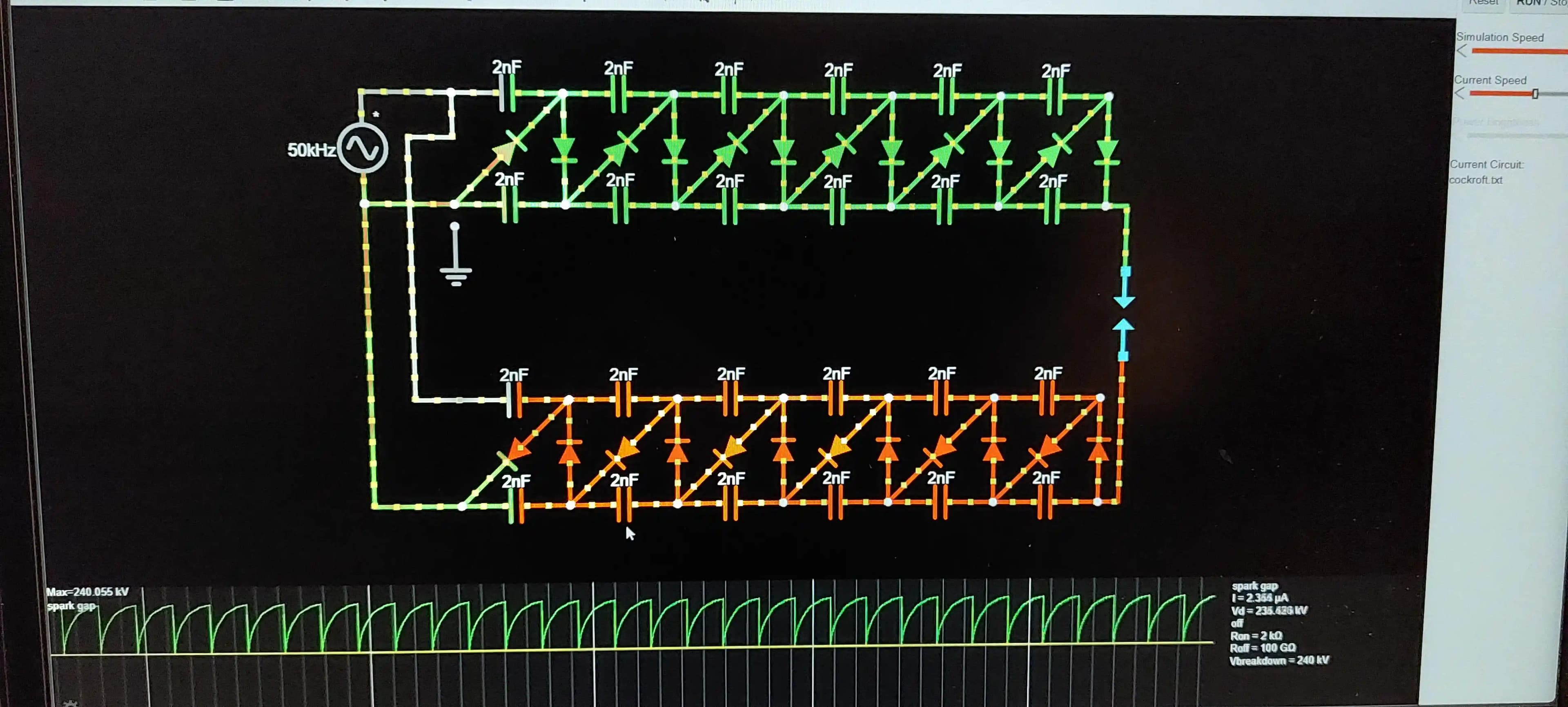

50 kHz Yüksek Frekanslı Simetrik Yarı Dalga Gerilim Çarpanı Tasarımı ve Teknik Zorluklar

50 kHz frekansında çalışan simetrik yarı dalga gerilim çarpanlarında diyotların hızlı toparlanma süresi, korona boşalması, izolasyon ve parazitik etkiler gibi teknik zorluklar detaylı şekilde incelenmiştir.

Yüksek Akımlı Güç Diyotları ve Etkin Soğutma Yöntemleri Üzerine Teknik İnceleme

Yüksek akımlı güç diyotları, büyük ısı üretimi nedeniyle etkili soğutma sistemleri gerektirir. Bu yazı, ileri gerilim düşüşü, ısı üretimi ve farklı soğutma tekniklerini detaylandırır.

Güç Kaynağı Tasarımında Regülatör, Kapasitör ve Diyot Seçimi ile Performans ve Güvenlik

Güç kaynağı tasarımında regülatör, kapasitör ve diyot seçimi ile yerleşimi performans ve güvenliği etkiler. Ani akım yükselmeleri, filtreleme ve fiziksel güvenlik önlemleri kritik önemdedir.

MT3608 Boost Modülünde Diyot Isınması ve Tasarım Kaynaklı Sorunların Analizi

MT3608 boost modüllerinde diyot ısınması, yetersiz koruma devreleri, yanlış trimpot ayarı ve soğutma sorunları nedeniyle ortaya çıkar. Tasarım ve kullanım hataları modülün dayanıklılığını etkiler.

Logitech G25 Direksiyon PCB Onarımı ve Modifikasyonlarında Mosfet ve Diyot Değişiklikleri

Logitech G25 direksiyon PCB'sinde mosfet ve diyotların doğru tanımlanması ve değiştirilmesi, motor sürücüsünün dayanıklılığını ve performansını artırır. Harici modüller entegrasyonu dikkat gerektirir.

12V'den 5V ve 3.3V'a Dönüştürücü Modül Tasarımı ve Elektronik Temelleri

Elektronik projelerde 12V'den 5V ve 3.3V'a gerilim dönüştürme modüllerinin tasarımı, lineer regülatörlerin kullanımı, koruma diyotları, ısı yönetimi ve lehimleme teknikleri detaylı şekilde ele alınmıştır.

Apple IIe Güç Kaynağında Alışılmadık Diyot Soğutma Yöntemi ve Isı Yönetimi İncelemesi

Apple IIe güç kaynağında alışılmadık bir şekilde soğutucuya lehimlenmiş diyotun ısı yönetimi sorunları ve tasarımın tarihsel bağlamı detaylı şekilde inceleniyor.

Evil Sine Wave Nedir?

Evil Sine Wave, diyot kırpma devreleriyle elde edilen ve kare dalgaya benzeyen ancak kenarları yumuşatılmış bir sinüs dalgası formudur. Bu dalga formu, standart bir sinüs dalgasının belirli seviyelerde kırpılmasıyla ortaya çıkar. Osiloskop görüntülerinde, Evil Sine Wave genellikle kare dalgaya yakın ancak kenarları yumuşak ve yuvarlak olarak görülür. Bu özellik, sinyalin harmonik içeriğini etkiler ve ses elektroniğinde farklı tonlar elde edilmesini sağlar.

Bu 10 ürüne sahip olmak artık bir statü sembolü

devamını oku

Uygulama Alanları ve Örnekler

Bu tür kırpma devreleri özellikle gitar pedallarında yaygın olarak kullanılır. Örneğin, Big Muff Fuzz gibi klasik overdrive ve fuzz pedallarında birden fazla diyot kırpma aşaması bulunur. Bu devreler, gitar sinyalinin belirli seviyelerde kırpılarak distorsiyon ve overdrive efektleri oluşturmasına olanak tanır. Diyotların antiparalel bağlanması, sinyalin her iki yarım döngüsünde de kontrol edilen kırpma sağlar.

Matematiksel Modelleme ve Transfer Fonksiyonu

Diyotların davranışı, parça parça sürekli (piecewise continuous) fonksiyonlarla modellenebilir. Diyot transfer fonksiyonu, belirli bir eşik geriliminin altında neredeyse açık devre, eşik gerilimini aştığında ise iletimde olan bir yapı gösterir. İki diyotun antiparalel bağlanmasıyla oluşan toplam transfer fonksiyonu, giriş sinyalinin pozitif ve negatif yarım döngülerinde farklı davranışlar sergiler. Bu nedenle, matematiksel ifade karmaşık olmakla birlikte, kesinlikle tanımlanabilir ve analiz edilebilir.

Harmonik İçerik ve Ses Kalitesi

Diyot kırpma devreleri, sinyalin doğrusal olmayan bir şekilde işlenmesine neden olur. Bu doğrusal olmayanlık, sinyalde harmoniklerin ortaya çıkmasına yol açar. Evil Sine Wave formunda, harmonikler kare dalgaya göre daha sönümlüdür; özellikle yüksek frekanslı harmonikler azaltılır. Bu durum, dalga formunun daha yuvarlak ve yumuşak görünmesini sağlar. Ayrıca, daha fazla diyotun merdiven (ladder) şeklinde bağlanması, harmoniklerin daha fazla sönümlenmesine ve dalga formunun sinüs dalgasına daha yakın olmasına katkıda bulunur.

Pratik Deneyimler ve Gözlemler

Kullanıcı deneyimleri, Evil Sine Wave devresinin sinüs dalgasını trapezoidal veya kare dalgaya benzer bir forma dönüştürdüğünü göstermektedir. Amplitüdün azaltılmasıyla dalga formu daha çok trapezoidal hale gelir. Ayrıca, bu devrelerin ses amplifikatörlerinde kullanılması halinde, ortaya çıkan tonun klasik kare dalgadan farklı, daha yumuşak ve zengin harmoniklere sahip olduğu belirtilmiştir.

"Diyot kırpma devresi, sinüs dalgasını belirli seviyelerde kırparak kare dalgaya benzeyen ancak yumuşak kenarlı bir sinyal oluşturur. Bu, özellikle gitar pedallarında istenen distorsiyon efektini yaratır."

Sonuç

Evil Sine Wave, basit diyot kırpma devreleriyle elde edilen, ses elektroniğinde önemli bir yer tutan bir sinyal formudur. Diyotların antiparalel bağlanmasıyla oluşturulan bu devreler, sinüs dalgasını belirli seviyelerde kırparak harmonik yapısını değiştirir ve sonuçta kare dalgaya benzeyen ancak daha yumuşak kenarlara sahip bir dalga formu ortaya çıkarır. Matematiksel olarak diyot transfer fonksiyonları ile modellenebilen bu devreler, özellikle gitar pedalları ve ses sentezleyicilerinde yaygın olarak kullanılır.
