IBM'in metal modüllerinde kullanılan flip chip teknolojisi, 1990'ların başlarına tarihlenmektedir. Bu teknoloji, IBM'in MST (Monolithic System Technology) olarak adlandırdığı modüllerde entegre devrelerin kullanılmasıyla ilişkilidir. MST modülleri, daha önce kullanılan SLT (Solid Logic Technology) modüllerinden farklıdır; SLT modülleri ayrık transistör ve diyot die'leri içerirken, MST modülleri tam entegre devreler içerir.
Flip Chip Nedir?
Flip chip, silikon çiplerin paketlenmesinde kullanılan bir teknolojidir. Geleneksel yöntemlerde silikon die, altın tel bağlantılarla bir alt tabakaya bağlanır ve aktif yüzey yukarıda kalır. Flip chip teknolojisinde ise die ters çevrilir ve küçük lehim topları aracılığıyla doğrudan alt tabakaya bağlanır. Bu yöntem, sadece kenarlardaki bağlantı noktaları yerine tüm yüzeyde bağlantı noktaları oluşturulmasına olanak sağlar.
Ayrıca Bakınız
Flip Chip Teknolojisinin Avantajları
Yüksek Pin Sayısı: Bağlantı noktalarının tüm yüzeye yayılması, çok daha fazla pin sayısına izin verir.
Gelişmiş Güç ve Sinyal İletimi: Daha kısa bağlantılar ve daha geniş temas alanı sayesinde güç ve sinyal iletimi iyileşir.
Altın Tel Bağlantıların Ortadan Kalkması: Altın tel bağlantıların lehim topları ile değiştirilmesi, üretim sürecini basitleştirir ve güvenilirliği artırır.
IBM'in MST ve SLT Modülleri
IBM, 1960'larda System/360 sistemlerinde SLT modüllerini kullanmıştır. SLT modüllerinde entegre devreler henüz yeterince gelişmemiş olduğundan, ayrık transistör ve diyot die'leri kullanılmıştır. Bu modüller, tam entegre devreler olmamakla birlikte, entegre devrelere geçişte bir ara teknoloji olarak işlev görmüştür.
1990'larda ise IBM, MST modüllerini kullanmaya başlamıştır. Bu modüller, entegre devrelerin metal paketler içinde yer aldığı ve flip chip teknolojisiyle bağlandığı modüllerdir. Flip chip kullanımı, modüllerin performansını artırmış ve daha karmaşık devrelerin daha küçük alanlarda toplanmasını mümkün kılmıştır.
Flip Chip'in Yapısal Özellikleri
Flip chip yapısında, silikon die yüzü aşağıya çevrilir ve alt tabakaya lehim toplarıyla bağlanır. Bu, die ile alt tabaka arasında doğrudan temas sağlar. Bu teknoloji, özellikle yüksek frekanslı ve yüksek yoğunluklu entegre devrelerde tercih edilir. Ayrıca, termal performansın iyileştirilmesi ve sinyal gecikmelerinin azaltılması gibi avantajlar sunar.
Uygulama ve Tarihsel Bağlam
IBM'in System/360 serisi, 1964 yılında piyasaya sürülmüş ve SLT modüllerini kullanmıştır. Entegre devre teknolojisi henüz olgunlaşmadığı için bu modüller, ayrık bileşenler kullanmıştır. 1990'larda ise MST modülleri ve flip chip teknolojisi, IBM'in daha gelişmiş sistemlerinde kullanılmaya başlanmıştır.
Flip chip teknolojisi, günümüzde de yüksek performanslı mikroişlemciler ve diğer entegre devrelerde yaygın olarak kullanılmaktadır. IBM'in erken dönem modüllerinde bu teknolojinin kullanımı, şirketin entegre devre teknolojilerindeki öncülüğünü göstermektedir.

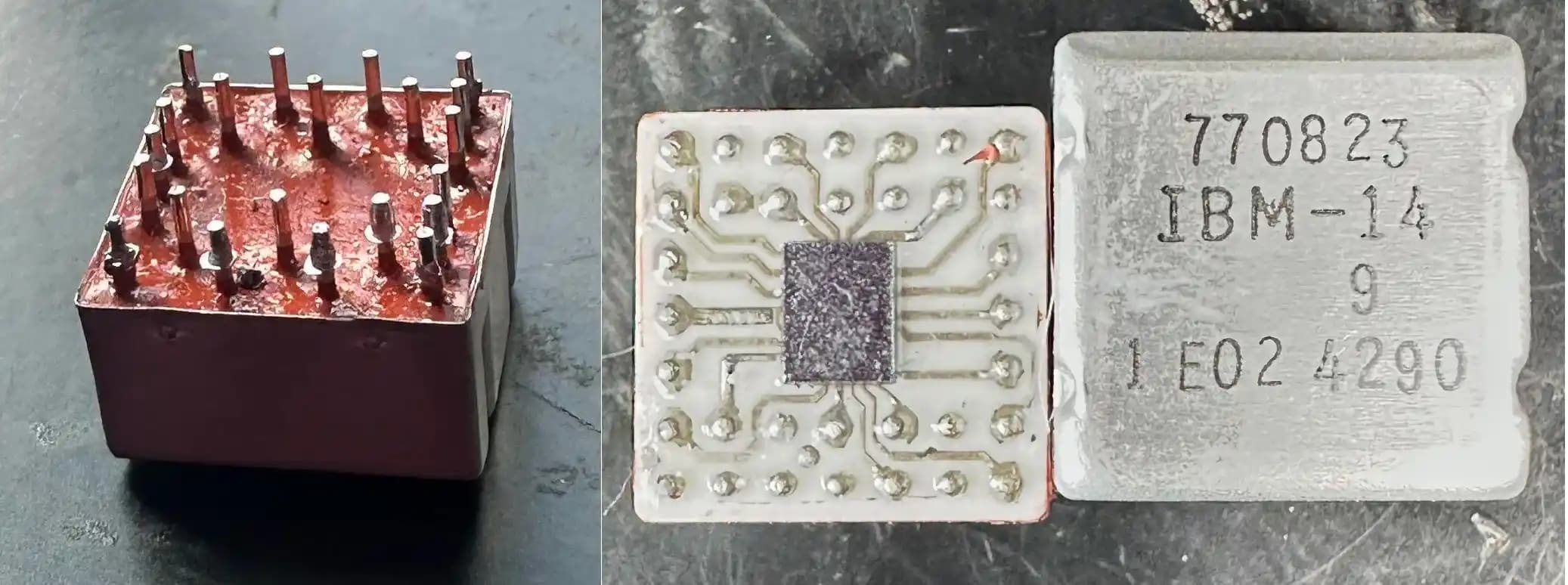

Ken Shirriff'in açıklamalarına göre, IBM modüllerindeki flip chip'lerin tarih kodları genellikle 1991 civarındadır, ancak IBM tarih kodu formatlarını zaman içinde değiştirmiştir. Bu modüller, entegre devrelerin doğrudan lehimlenmesiyle oluşturulmuş ve geleneksel altın tel bağlantıların yerini almıştır.
Sonuç
Flip chip teknolojisi, entegre devre paketlemesinde önemli bir yeniliktir ve IBM'in MST modüllerinde erken örnekleri görülmüştür. Bu teknoloji, daha yüksek pin sayısı, daha iyi güç ve sinyal iletimi ve üretim kolaylığı sağlar. IBM'in SLT ve MST modülleri, entegre devre teknolojilerinin evriminde önemli bir yer tutar ve flip chip teknolojisinin tarihsel gelişimini anlamak için kritik örneklerdir.
