LM358 Op-Amp'lerde Crossover Distortion Sorunu ve Çözüm Yöntemleri

LM358 op-amp, düşük maliyeti ve yaygın bulunabilirliği nedeniyle birçok temel uygulamada tercih edilir. Ancak, bu entegre devrede sıfır geçişi (zero-crossing) sırasında ortaya çıkan crossover distortion (çaprazlama bozulması) önemli bir tasarım sorunu olarak karşımıza çıkar. Bu yazıda, LM358'in bu sorununun kökeni, etkileri ve çözüm yolları detaylı biçimde ele alınacaktır.

Crossover Distortion Nedir?

Crossover distortion, op-amp çıkış sinyalinin pozitiften negatife veya negatiften pozitife geçiş yaptığı sıfır volt civarında sinyalin bozulmasıdır. Bu bozulma, çıkış sinyalinde "düzleşme" veya "ölü bölge" olarak gözlemlenir ve özellikle ses ve hassas analog sinyal uygulamalarında performans kaybına yol açar.

Ayrıca Bakınız

BCI ve EEG için Aktif Elektrot Tasarımı: Devre, Filtre ve Koruma Detayları

Aktif elektrot tasarımı, yüksek empedanslı sinyali düşük empedanslı çıkışa dönüştürerek EEG ve BCI uygulamalarında parazit ve gürültüyü azaltır. Op-amp seçimi, filtreleme ve koruma devreleri kritik rol oynar.

Osiloskop Deneyleri İçin Kendi Kendine Yapılan Çok Fonksiyonlu Sinyal Jeneratörü Tasarımı ve Uygulaması

Osiloskop deneyleri için tasarlanan bu sinyal jeneratörü, RS232, I²C ve klasik dalga formları gibi çeşitli sinyalleri üretir. Donanım ve yazılım mimarisi, mikrodenetleyici uyumu ve PCB tasarımı detayları sunulmaktadır.

LM358 Operasyonel Amplifikatörlerinde Crossover Distortion ve Çözüm Yöntemleri

LM358 op-amp'lerde sıfır geçiş bozulması, çıkış aşamasındaki tasarım nedeniyle ortaya çıkar. Pull-down direnci kullanımı ve modern op-amp alternatifleriyle bu sorun azaltılabilir.

Manhattan Tekniği ile Op Amp Devre Tasarımı: Pratik ve Hassas Prototipleme Yöntemleri

Manhattan tekniği, bakır kaplı levhalar üzerinde op amp devrelerinin hızlı ve hassas prototiplenmesini sağlar. Toprak düzlemi korunarak parazitik etkiler azaltılır ve yüksek performans elde edilir.

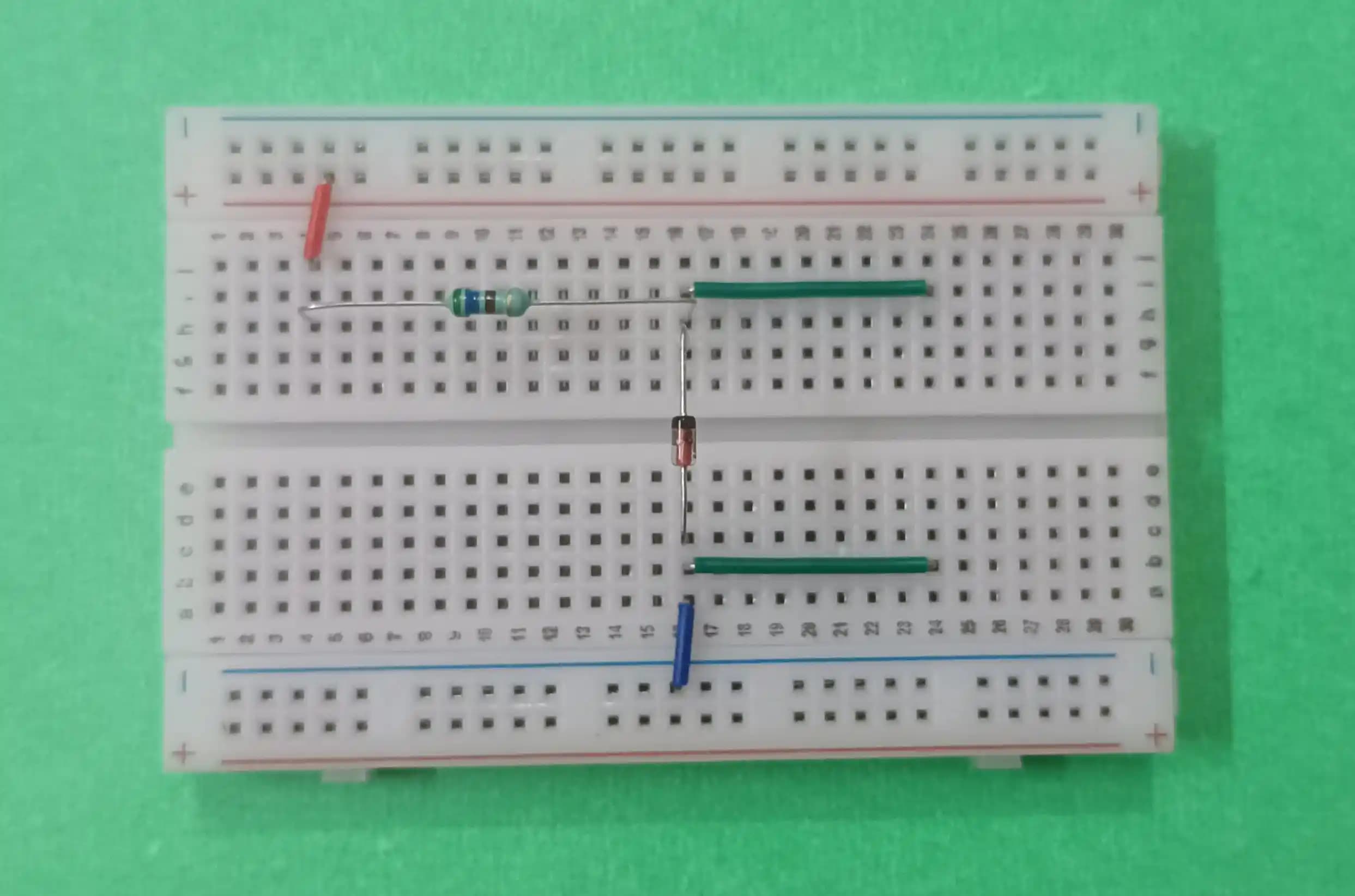

Zener Diyotlu 5.1V Gerilim Regülatörü Devresi ve Uygulama Yöntemleri

Zener diyotlar, sabit gerilim referansı sağlar ancak akım kapasitesi sınırlıdır. Transistör ve op-amp tamponları ile desteklenen devreler, daha yüksek akım ve stabilite sunar. Gürültü azaltma ve entegre regülatör farkları ele alınır.

LM358 Op-Amp'te Crossover Distortion Sorunu ve Etkili Çözüm Yöntemleri

LM358 op-amp'te sıfır geçişinde ortaya çıkan crossover distortion problemi ve bu sorunun pull-down direnç gibi yöntemlerle nasıl çözülebileceği detaylı olarak incelenmektedir.

LM358'de Crossover Distortion'un Kaynağı

LM358, çıkış aşamasında NPN transistörler kullanır. Pozitif çıkış sürüşünde yüksek akım çekişi yapabilirken, negatif çıkış sürüşünde dahili bir akım kaynağı ile düşük akım çekişi sağlar. Bu mimari, yüksek empedanslı yüklerde (örneğin osiloskop probu gibi) çıkışın sıfır volt geçişinde yeterli akım çekememesine ve sinyalin geçişinde gecikmeye yol açar. Bu durum "ölü bölge" yaratır ve çıkışta belirgin bir bozulma meydana gelir.

Gören herkesin 'Bu nasıl mümkün?' diye sorduğu 10 etkileyici ürün

devamını oku

Crossover Distortion'un Çözümü

Pull-Down Direnç Kullanımı

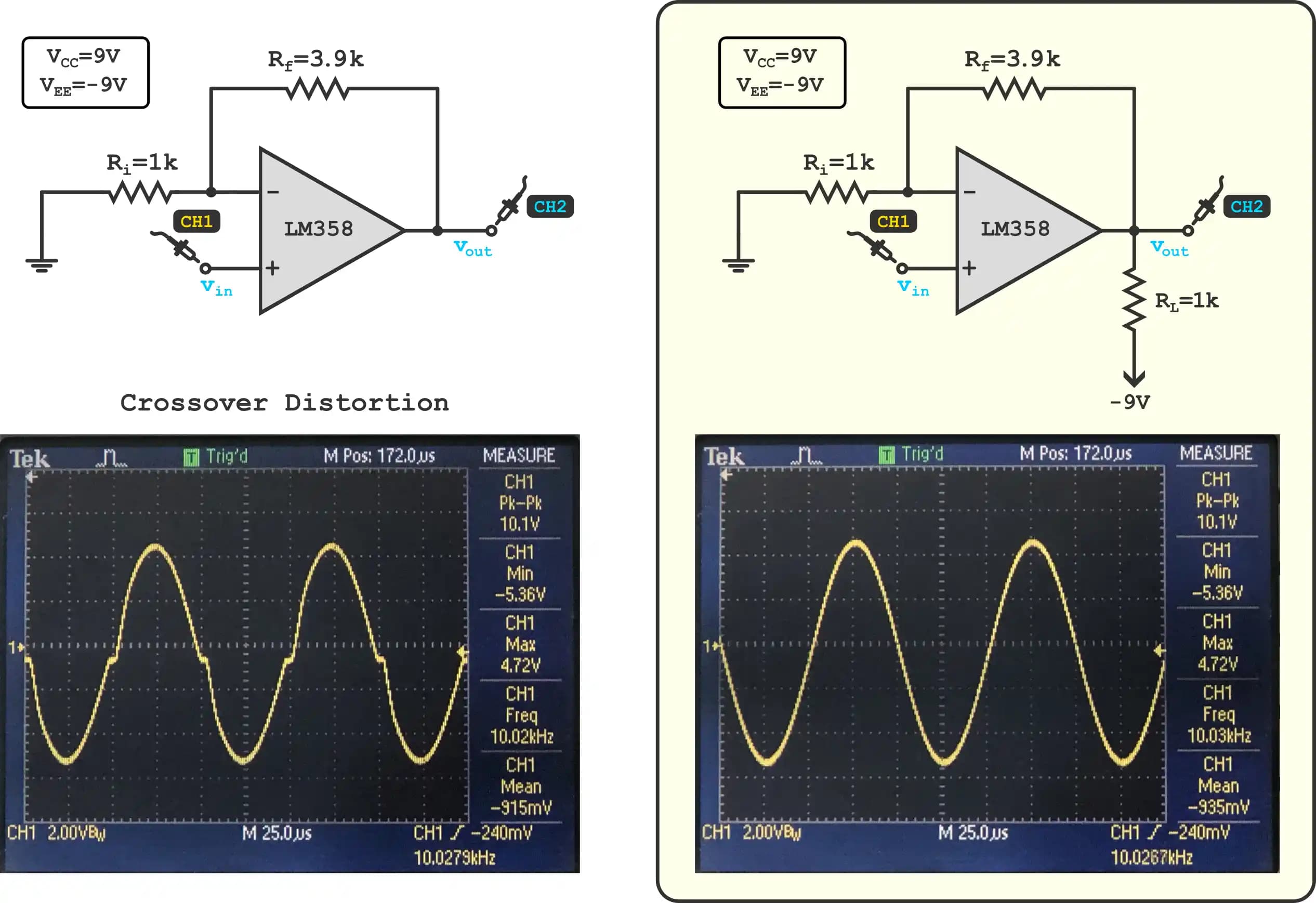

En yaygın ve pratik çözüm, op-amp çıkışından negatif besleme hattına (örneğin -9V) 1kΩ ila 10kΩ arasında bir pull-down direnç eklemektir. Bu direnç:

• Negatif beslemeye sürekli bir akım yolu sağlar.

• Sinyalin sıfır geçişini daha hızlı ve düzgün yapmasına olanak tanır.

• Çıkış dalga formundaki bozulmayı önemli ölçüde azaltır.

Alternatif Yöntemler

• BJT Tabanlı Sabit Akım Kaynağı: Pull-down direnç yerine çıkışa sabit akım sağlayan bir BJT devresi eklenebilir. Bu, daha stabil ve kontrollü bir akım çekişi sağlar.

• Buffer (Tampon) Devresi: Op-amp çıkışına bir buffer devresi eklenerek çıkış akımı artırılabilir ve distortion azaltılabilir.

• Class A Amplifikatör Kullanımı: Class AB yerine Class A amplifikatör kullanımı distortion sorununu kökten çözebilir ancak verimlilik düşer.

• Modern Rail-to-Rail CMOS Op-Amp'ler: LM358 yerine TLV274, MCP6004 gibi rail-to-rail giriş ve çıkışa sahip CMOS op-amp'ler tercih edilerek distortion problemi minimize edilebilir.

Tasarımda Dikkat Edilmesi Gerekenler

• LM358 ve LM324 gibi op-amp'ler bipolar besleme ile kullanıldığında çıkış yükleme koşullarına dikkat edilmelidir.

• Datasheet'lerde pull-down direnç kullanımı önerilir ancak uygulamada gözden kaçabilir.

• Pull-down direnç eklemek, op-amp'in çıkış yükünü artırır ve güç tüketimini yükseltebilir.

• Daha yeni ve gelişmiş op-amp'ler, hem fiyat hem de performans açısından uygun alternatifler sunar.

LM358'in Avantajları ve Dezavantajları

Avantajları

• Düşük maliyet

• Yaygın bulunabilirlik ve çoklu tedarikçi desteği

• Basit ve iyi belgelenmiş performans

• Düşük frekanslı ve DC uygulamalarda yeterli performans

Dezavantajları

• Rail-to-rail çıkış olmaması

• Crossover distortion problemi

• Yüksek frekans ve yüksek hassasiyet gerektiren uygulamalarda yetersiz kalması

Sonuç

LM358, temel ve düşük maliyetli uygulamalarda tercih edilen bir op-amp olmasına rağmen, çıkış aşamasındaki mimari nedeniyle crossover distortion problemi yaşanabilir. Bu sorunu çözmek için çıkıştan negatif beslemeye pull-down direnç eklemek en pratik yöntemdir. Ancak, yüksek performans gerektiren uygulamalarda modern rail-to-rail CMOS op-amp'lerin kullanımı daha uygun olacaktır. Tasarımcıların LM358'in sınırlarını bilerek uygun önlemleri almaları, temiz ve doğru sinyal elde etmeleri açısından kritiktir.

"LM358, düşük maliyetli ve erişilebilir bir op-amp olarak eğitim ve genel amaçlı kullanımlarda yaygın olsa da, çıkış aşaması sınırlamalarını anlamak temiz sinyaller için anahtardır."
