Nixie Tüplü Bilek Saati Projesi: Tasarım ve Teknik Detaylar

Nixie tüpleri, 1950'lerden kalma sayısal gösterim teknolojisi olarak bilinir ve genellikle endüstriyel göstergelerde kullanılmıştır. Son zamanlarda, bu nostaljik teknoloji bilek saatlerine entegre edilerek benzersiz bir tasarım ortaya çıkarılmıştır. Bu makalede, Reddit'te paylaşılan bir Nixie tüplü bilek saati projesinin teknik ve tasarım yönleri ele alınacaktır.

Proje Tasarımı ve Kullanılan Bileşenler

Projede, Almanya yapımı Z5900 model en küçük Nixie tüpleri tercih edilmiştir. Bu tüpler, kompakt bir saat tasarımı için uygun boyutlara sahiptir ancak bilekte hala biraz kalınlık oluşturur. Saatin taşınabilirliği ve kullanıcı konforu için tasarımda denge gözetilmiştir.

Enerji kaynağı olarak harici bir batarya kullanılmış ve bu batarya, saat ile birlikte taşınan bir sırt çantası aksesuarı şeklindedir. Bu sayede, saat bilekte hafif kalırken enerji ihtiyacı karşılanmaktadır.

Mikrodenetleyici olarak Atmega32 kullanılmıştır. Bu mikrodenetleyici, düşük güç modlarına alınarak enerji tüketimi optimize edilmeye çalışılmaktadır. Saat, hareket algılayıcı (ivmeölçer) sayesinde bileğin hareketini tespit ederek aktif hale gelmekte ve böylece gereksiz enerji tüketimi engellenmektedir. Ayrıca, saatin yan tarafında bulunan üç pozisyonlu manuel anahtar ile saat açılıp kapatılabilir ve menüde gezinilebilir.

Ayrıca Bakınız

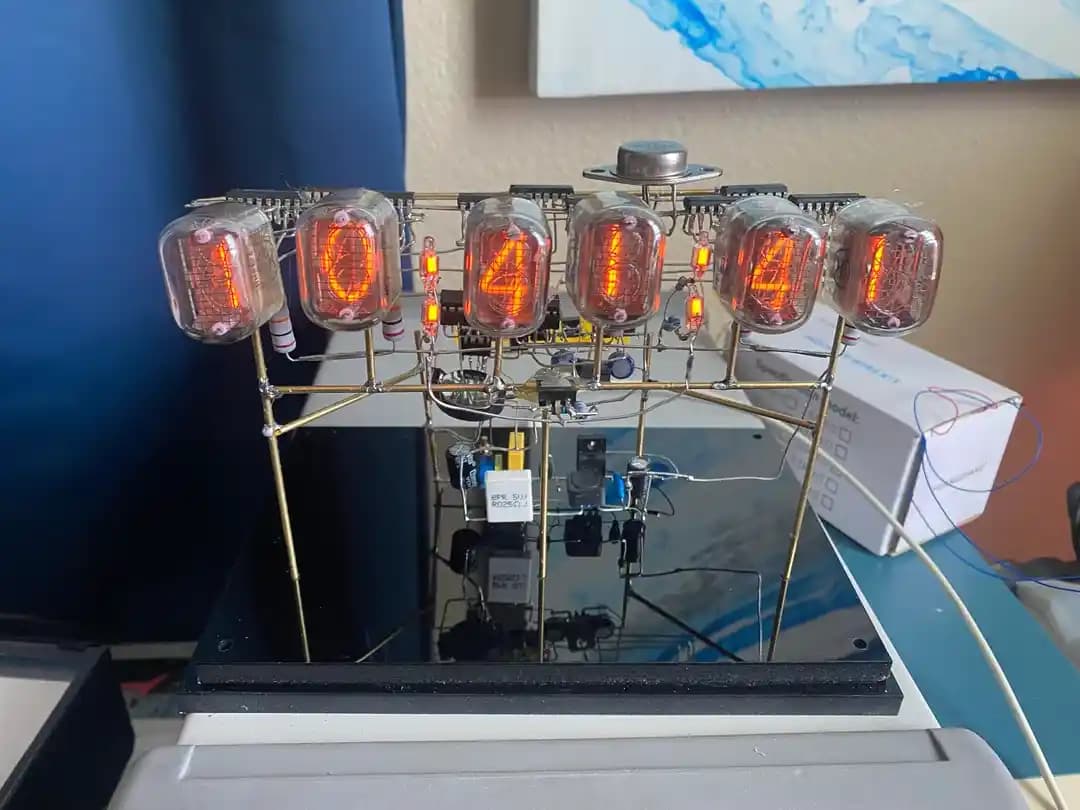

Freeform Nixie Saat Tasarımı ve Yapımı: Teknik Deneyimler ve Güvenlik Önerileri

Freeform Nixie saat tasarımı, bileşenlerin doğrudan lehimlenmesiyle oluşturulan özgün elektronik projelerdir. Yüksek voltaj ve güvenlik önlemleri bu süreçte kritik rol oynar.

Nixie Tüplü Bilek Saati Projesi: Tasarım, Teknik Özellikler ve Enerji Yönetimi

Nixie tüplü bilek saati projesi, kompakt tasarım ve Atmega32 mikrodenetleyici ile enerji optimizasyonu sağlar. Hareket sensörü ve manuel kontrol, batarya ömrünü artırır ve kullanıcı dostu arayüz sunar.

Freeform Nixie Saat Tasarımı ve Yapımı: Teknik Detaylar ve Deneyimler

Freeform Nixie saatler, bileşenlerin doğrudan lehimlenmesiyle oluşturulan estetik ve teknik açıdan özgün elektronik saatlerdir. Güvenlik, dayanıklılık ve montaj süreci detaylarıyla ele alınmıştır.

Nixie Tüpleri: Teknik Özellikler, Modeller, Kullanım ve Estetik Değeri

Nixie tüpleri, neon gazı dolu cam tüplerde yanan rakamlarla sayısal bilgi gösteren nostaljik elektronik bileşenlerdir. Teknik özellikleri, popüler modelleri, temin ve kullanım detayları ile estetik değerleri incelenmektedir.

Nixie Tüplü Saat Projesi: Tasarım, Sorun Giderme ve AliExpress Kaynakları İncelemesi

Nixie tüplü saat projeleri, elektronik tasarım ve mekanik güçlendirme gerektirir. AliExpress'ten temin edilen kitler uygun fiyat sunar ancak kalite kontrolü önemlidir. Proje hata ayıklama ve kablolama düzenlemeleri içerir.

Nixie Tüplü Bilek Saati Tasarımı ve Teknik Özellikleri Üzerine Detaylı İnceleme

Nixie tüplü bilek saatleri, yüksek güç tüketimi ve mekanik hassasiyet gibi zorluklara rağmen Atmega32 mikrodenetleyici ve ivmeölçer entegrasyonuyla optimize edilmiştir. Tasarım detayları ve pil yönetimi ele alınmıştır.

Nixie Tüp Saat Yapımı: Noktadan Noktaya Kablolama ve Tasarım Zorlukları Üzerine Detaylı İnceleme

Nixie tüp saatler, noktadan noktaya kablolama ile el yapımı olarak üretilir. Tasarım zorlukları, yüksek voltaj riskleri ve estetik kusurlar bu benzersiz saatlerin karakteristiğidir.

Teknik Özellikler ve Performans

Nixie tüplerinin çalışma akımı yaklaşık 280 mA civarındadır ve bu değer, hangi rakamların gösterildiğine bağlı olarak değişkenlik gösterebilir. Bu yüksek akım, batarya ömrünü kısıtlayan önemli bir faktördür. Batarya, Nixie tüpleri kapalıyken yaklaşık 10 saat dayanmakta, düşük güç modları ve sınırlı kullanım ile bu süre 48 saate kadar uzatılabilmektedir.

Nixie tüplerinin üretimi sınırlı ve pahalıdır. Bu nedenle, yedek tüplerin temin edilmesi önemlidir. Mekanik dayanıklılık açısından, Nixie tüplerinin mekanik gerilimlere karşı hassas olduğu ve bu nedenle dikkatli kullanılmaları gerektiği belirtilmektedir.

Bu 10 alışveriş sizi 'zevk sahibi insanlar' arasına sokacak

devamını oku

Tasarım ve Kullanıcı Deneyimi

Saat tasarımı, 3D modelleme teknikleri kullanılarak yapılmıştır. Tasarım, standart saat kayışları ile uyumludur ve kullanıcıların alışık olduğu kullanım biçimlerine uygundur. Projede kullanılan üçüncü el kelepçeleri gibi özel ekipmanlar, montaj ve tasarım sürecinde kolaylık sağlamaktadır.

Kullanıcı arayüzü, manuel anahtar ve hareket sensörü kombinasyonu ile hem otomatik hem de manuel kontrol imkanı sunmaktadır. Bu özellikler, enerji tasarrufu ve kullanıcı deneyimini artırmak için entegre edilmiştir.

Sonuç

Nixie tüplü bilek saati projeleri, hem elektronik hem de tasarım açısından zorluklar içermektedir. Yüksek enerji tüketimi, tüplerin pahalı ve hassas olması, batarya ömrü ve mekanik dayanıklılık gibi faktörler dikkatle yönetilmelidir. Mikrodenetleyici ve sensör entegrasyonu ile enerji verimliliği artırılabilir. Tasarımda kompaktlık ve kullanıcı dostu arayüz ön plandadır. Bu tür projeler, retro teknolojiyi modern elektronikle birleştirerek özgün ve işlevsel ürünler ortaya koymaktadır.

"Nixie tüplerinin pahalı ve nadir olması, projeyi daha da özel kılıyor ancak yedeklerin hazır bulunması gerekiyor."

"Mikrodenetleyicinin düşük güç modları ve hareket sensörü sayesinde batarya ömrü optimize ediliyor."
