SnapBoard: Modüler Devre Çerçevesi ile Prototipleme

Elektronik prototipleme süreçlerinde breakout modüllerle çalışmak yaygın bir yöntemdir. Ancak, uzun yıllardır kullanılan breadboardlar, modülleri sadece tutucu olarak işlev görür ve sınırlı güç dağıtım rayları sunar. SnapBoard projesi, bu alanda daha hızlı, ucuz ve esnek bir alternatif sunmayı amaçlayan modüler bir devre çerçevesidir.

Tasarımın Temel Prensipleri

SnapBoard tasarımı iki ana prensip üzerine kuruludur:

1. Bileşenleri sağlam şekilde bir arada tutmak

2. Vida gerektirmemek

Bu prensipler, DIN raylarından esinlenerek geliştirilmiş bir sistemle modüllerin hızlı ve güvenli montajını sağlar. Vida kullanılmaması, montaj ve sökme işlemlerini kolaylaştırırken, modüler yapısı farklı elektronik bileşenlerin kolayca entegre edilmesine olanak tanır.

Ayrıca Bakınız

SnapBoard: Modüler Devre Çerçevesi ile Hızlı ve Esnek Elektronik Prototipleme

SnapBoard, 3D baskı ile üretilen modüler devre çerçevesiyle elektronik prototiplemede hızlı montaj ve kablo yönetimi sağlar. Vida gerektirmeyen tasarımı ve özelleştirilebilir yapısıyla prototip oluşturmayı kolaylaştırır.

Manhattan Tekniği ile Op Amp Devre Tasarımı: Pratik ve Hassas Prototipleme Yöntemleri

Manhattan tekniği, bakır kaplı levhalar üzerinde op amp devrelerinin hızlı ve hassas prototiplenmesini sağlar. Toprak düzlemi korunarak parazitik etkiler azaltılır ve yüksek performans elde edilir.

Xilinx Spartan II FPGA'nın Eski Prototipleme Yöntemleri ve Elle Adaptasyon Süreci

Xilinx Spartan II FPGA'nın eski prototipleme yöntemleri, elle lehimleme ve uygun yazılım ortamı gerektirir. Bu süreç, teknik bilgi ve yüksek el becerisi ile zorluklar içerir.

Yüzeye Monteli (SMT) Bileşenlerin DIP Formatına Adaptasyonu ve Pratik Yöntemler

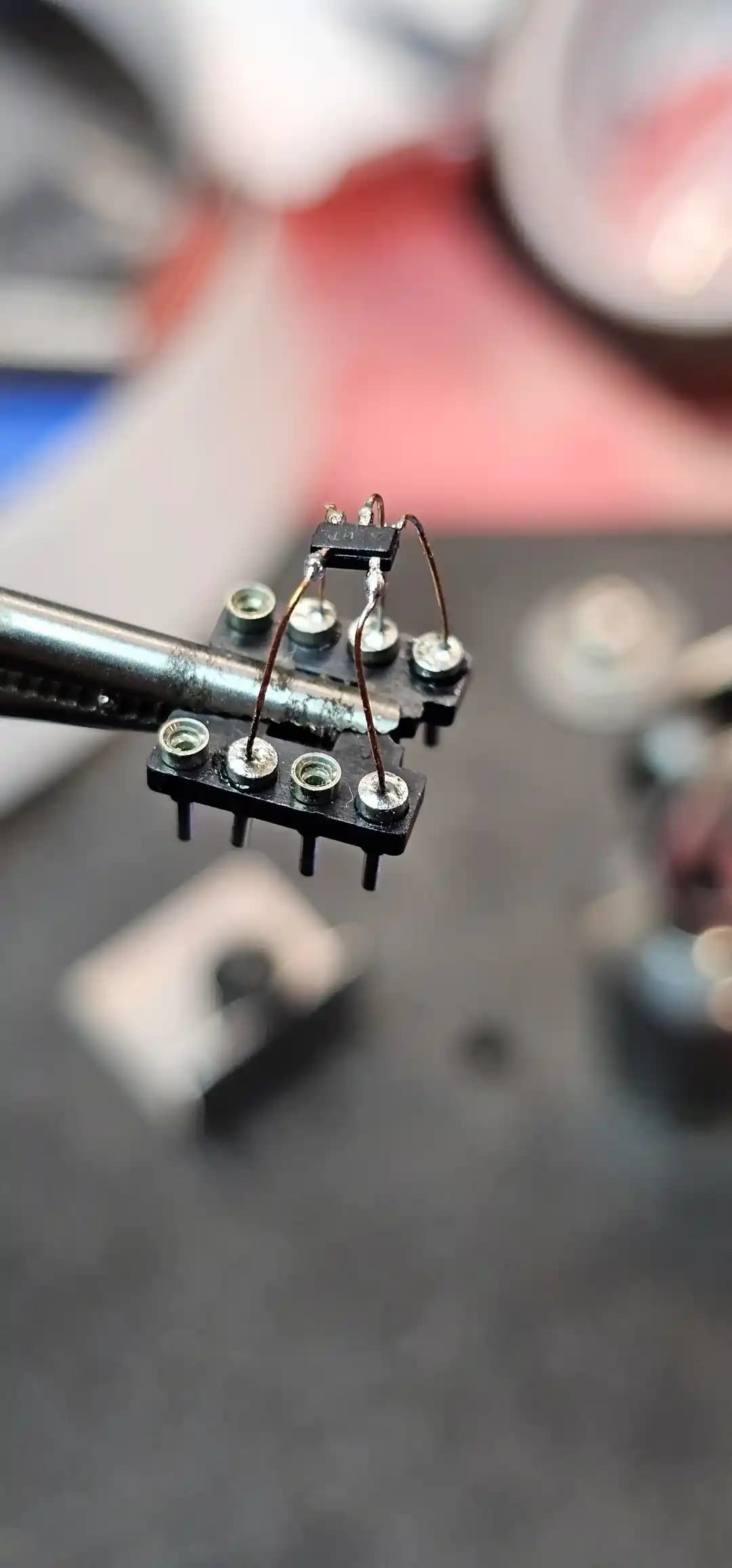

SMT bileşenlerin DIP formatına uyarlanması için dead bug tekniği, ince tel lehimleme, hassas tutucular ve epoksi koruması gibi yöntemler detaylı şekilde ele alınmaktadır.

Delikli MOSFET'lerin SMD Paketlerine Dönüştürülmesi ve D2PAK/TO-263 Standardı İncelemesi

Delikli MOSFET'lerin SMD paketlerine dönüştürülmesi, özellikle D2PAK/TO-263 paketinin gelişiminde temel bir yöntemdir. Bu süreçte ısı dağıtımı, pin düzeni ve mekanik dayanıklılık gibi teknik detaylar önemlidir.

Manhattan Stilinde Op Amp Devre Tasarımı: Prototipleme ve Uygulama Teknikleri

Manhattan yöntemi, op amp devrelerinde hızlı prototipleme ve toprak düzleminin korunmasıyla düşük parazitli, EMI korumalı devre tasarımı sağlar. Malzeme seçimi ve montaj teknikleri başarıyı artırır.

BJT ile Astable Multivibratör Tasarımı ve Prototipleme Teknikleri: Lehimleme ve Bileşen Yerleşimi

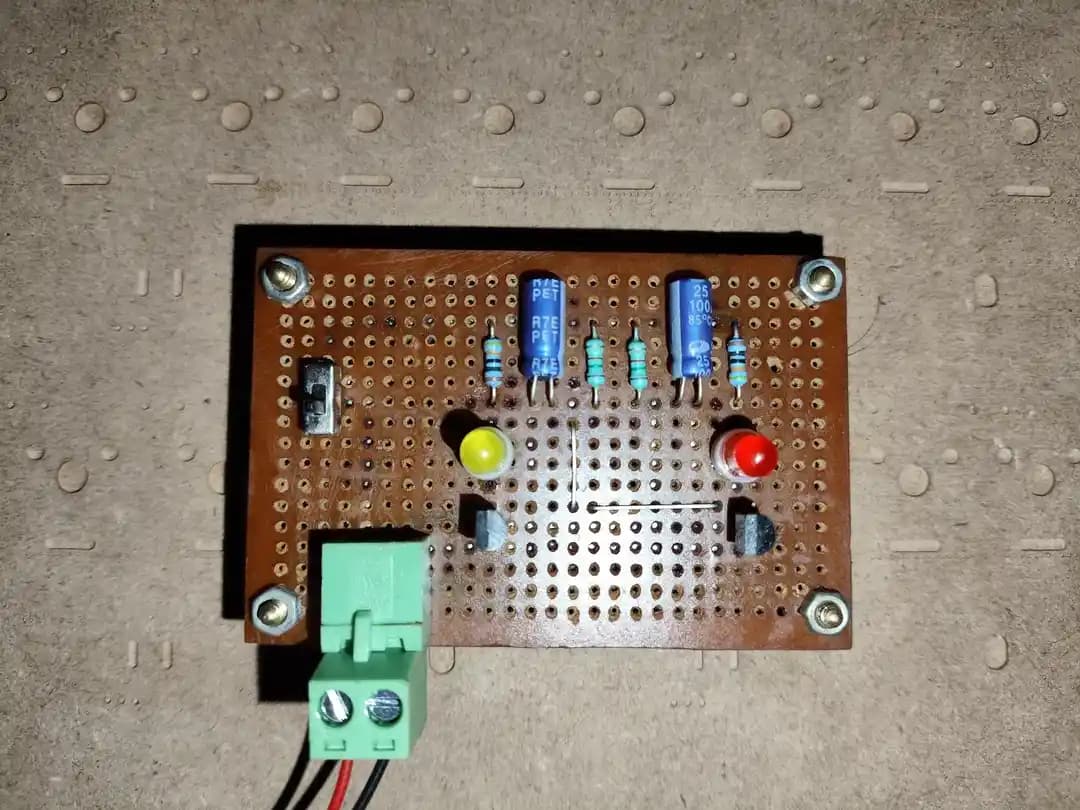

BJT ile astable multivibratör tasarımında prototipleme süreci, lehimleme teknikleri ve bileşen yerleşimi devrenin performansını ve güvenilirliğini etkiler. Sağlık ve güvenlik önlemleri de önemlidir.

Dr. Mat Matfix Sıvı Baskı Yapıştırıcısı: Yatakta Güvenilir Tutunma ve Kolay Demontaj

Dr. Mat Matfix sıvı yapıştırıcı, 250 ml kapasiteyle yatağa cam/çeliğe güvenli yapışma sağlar. Tüm termoplastikler (PLA/ABS/PETG) ile uyumlu. Yatak 50°C’de aktive olur; soğukta 30–40°C’de kolay çıkış sağlar. Su ile temizlenir ve hızlı prototipleme için uygundur.

3D Baskı ile Üretim ve Özelleştirme

SnapBoard'un taşıyıcı parçaları 3D yazıcılarla üretilebilir ve Thingiverse platformunda açık kaynak olarak paylaşılmıştır. Tasarım, modüllerin farklı boyutlarına uyum sağlamak için parametrelerle özelleştirilebilir. Örneğin, düşük profilli ve yüksek profilli kartlar için farklı taşıyıcı tasarımları mevcuttur. Ayrıca, kullanıcılar kendi modülleri için taşıyıcılar tasarlayabilir ve projeye katkıda bulunabilirler.

Herkesin imrendiği 10 mükemmel seçim

devamını oku

Breadboard ve Kablo Yönetimi

Başlangıçta breadboard kullanımını azaltmayı hedefleyen SnapBoard, kullanıcı talepleri doğrultusunda breadboard adaptörleri de geliştirmiştir. Bu adaptörler, breadboardların modüler çerçeveye entegre edilmesini sağlar ve kablo yönetimi için çıkarılabilir kablo bağlama halkaları içerir. Böylece, karmaşık prototiplerde kablo karmaşası önlenir ve bağlantı güvenliği artırılır.

Kullanım Alanları ve Avantajları

SnapBoard, özellikle mikrodenetleyici tabanlı karmaşık prototiplerde, modüller arası bağlantıların güvenliğini artırmak ve çalışma alanını düzenlemek için uygundur. Dupont kablolarla yapılan bağlantılarda yaşanan kopma ve temas sorunlarını azaltır. Ayrıca, modüler yapısı sayesinde farklı elektronik bileşenlerin hızlıca değiştirilmesine ve test edilmesine olanak tanır.

Tasarım ve Geliştirme Süreci

Proje Onshape ve OpenSCAD gibi CAD yazılımları kullanılarak geliştirilmiştir. Tasarım dosyaları 3MF ve STEP formatlarında paylaşılmakta olup, kullanıcıların kendi ihtiyaçlarına göre modifikasyon yapmaları teşvik edilmektedir. Ayrıca, projenin açık kaynak doğası, elektronik prototipleme topluluğunun katkılarına açıktır.

Gelecek Geliştirmeler

SnapBoard üzerinde çalışılan yeni özellikler arasında kablo yönetimi iyileştirmeleri, farklı boyutlarda modül yuvaları ve daha sağlam mekanik kilitleme sistemleri bulunmaktadır. Ayrıca, standart PCB boyutları için uyumlu taşıyıcı setleri geliştirilmesi planlanmaktadır. Bu sayede, modüler prototipleme süreci daha da standartlaşacak ve yaygınlaşacaktır.

SnapBoard, modüler elektronik prototipleme alanında pratik ve esnek bir çözüm sunarak, geleneksel breadboard kullanımının sınırlarını aşmayı hedeflemektedir. 3D baskı teknolojisi ile kolayca üretilebilen bu sistem, elektronik tasarımcıların prototiplerini daha düzenli, güvenli ve hızlı bir şekilde oluşturmasına olanak tanır.
