STM32 Geliştirme Kartı Tasarımında Dikkat Edilmesi Gerekenler ve Kaynaklar

STM32 mikrodenetleyiciler için geliştirme kartı tasarımı, kullanıcıların işini kolaylaştıracak şekilde pinlerin port numaralarıyla etiketlenmesi gibi önemli düzenlemeler içerir. Bu yaklaşım, rastgele pin isimlendirmelerinden kaçınarak, tasarımın okunabilirliğini ve kullanılabilirliğini artırır. Özellikle Nucleo gibi standart kartlara kıyasla daha anlaşılır bir pin düzeni tercih edilmektedir.

PCB Tasarım Katmanları ve Vias Kullanımı

Tasarımda 4 katmanlı PCB kullanımı yaygındır. Bu katmanlar genellikle şu şekilde yapılandırılır:

• 1. Katman: Sinyal ve Toprak (GND)

• 1. Katman: Toprak (GND)

• 1. Katman: 3.3V Güç Kaynağı

• 1. Katman: Sinyal ve Toprak (GND)

Bu yapı, sinyal bütünlüğünü korumak ve güç dağıtımını optimize etmek için tercih edilir. Ayrıca, vias (delikli bağlantılar) tasarımında "tented vias" kullanımı önerilir. Tented vias, çıplak viaslara göre daha estetik görünür ve lehimleme sırasında oluşabilecek hatalara karşı koruma sağlar.

Ayrıca Bakınız

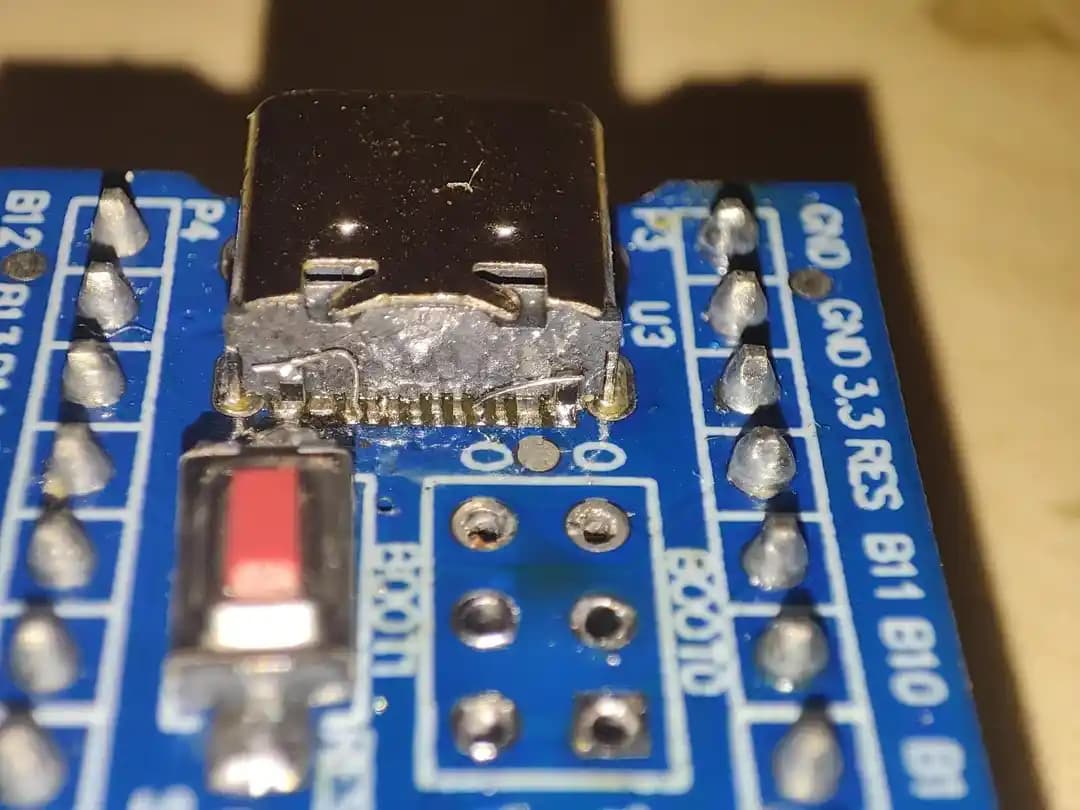

Çin Üretimi STM32 Kartlarda USB Type-C CC Pin Direnç Desteği ve Modifikasyon Süreci

Çin üretimi STM32 kartlarda USB Type-C Type-C kablo desteği için CC pinlerine 5.1 kΩ direnç eklenmesi gereklidir. Lehimleme süreci hassas olup voltaj regülatörü dayanıklılığı önemlidir.

STM32 Geliştirme Kartı Tasarımında Pin Etiketleme, PCB Katmanları ve ST-Link Entegrasyonu

STM32 geliştirme kartı tasarımında pin etiketleme, 4 katmanlı PCB yapısı, tented vias kullanımı ve entegre ST-Link programlayıcı entegrasyonu gibi teknik detaylar ele alınmaktadır.

ST-Link Programlayıcı Entegrasyonu

Kart üzerinde entegre ST-Link programlayıcı kullanımı, geliştirme sürecini kolaylaştırır. ST-Link firmware'i, STM32F103CBT6 mikrodenetleyiciye yüklenerek bu mikrodenetleyici bir ST-Link cihazı olarak bilgisayar tarafından tanınabilir. Daha sonra, STMCubeIDE kullanılarak firmware güncellenebilir ve kart normal bir ST-Link V2.1 programlayıcı gibi kullanılabilir. Bu yöntem, kişisel kullanım için uygundur ve geliştirme sürecini hızlandırır.

Herkesin peşinden koştuğu 10 efsanevi ürün

devamını oku

Kullanılan Tasarım Yazılımları

PCB tasarımında farklı yazılımlar tercih edilmektedir. Altium Designer profesyonel ve kapsamlı özellikler sunarken, EasyEDA ve KiCad ücretsiz veya daha erişilebilir seçeneklerdir. EasyEDA, özellikle LCSC bileşen kütüphanesi ile uyumlu olması nedeniyle tercih edilmektedir. KiCad ise açık kaynaklı ve esnek yapısıyla öne çıkar, ancak karmaşık projelerde bazı sınırlamalar olabilir.

STM32H7 Serisi İçin Donanım Kılavuzları ve Kaynaklar

STM32H7 serisi mikrodenetleyiciler için ST tarafından sağlanan donanım geliştirme notları (örneğin AN4938) tasarımcılar için önemli rehberlerdir. Bu dokümanlar, kart tasarımında dikkat edilmesi gereken detayları ve önerileri içerir. Ayrıca, çevrimiçi platformlarda (örneğin Phil’s Lab YouTube kanalı) PCB tasarımı ve mikrodenetleyici geliştirme üzerine eğitim içerikleri bulunmaktadır.

Tasarım ve Üretim Süreci

Tasarım tamamlandıktan sonra, üretim için JLCPCB gibi PCB üreticileri tercih edilmektedir. Bu firmalar, genellikle varsayılan olarak plugged vias kullanır. Üretim sürecinde tasarımın doğruluğu ve üretim kalitesi için bu tür detaylar önemlidir.

Sonuç

STM32 geliştirme kartı tasarımında pin etiketlemeden PCB katman yapılandırmasına, ST-Link programlayıcı entegrasyonundan uygun tasarım yazılımı seçimlerine kadar birçok teknik detay bulunmaktadır. ST tarafından sağlanan dokümantasyon ve çevrimiçi eğitim kaynakları, tasarımcıların bu süreci daha verimli yönetmesine olanak sağlar. Ayrıca, mevcut geliştirme kartları ve tasarım örnekleri, yeni tasarımlar için referans oluşturabilir.
