Tayvan'ın 2nm Çipi ve Yarı İletken Teknolojisindeki Gerçekler

Yarı iletken teknolojisinde "2nm" ifadesi, genellikle transistörlerin boyutunu belirtmek için kullanılır. Ancak, bu terim günümüzde fiziksel bir ölçüden ziyade, pazarlama amaçlı bir isimlendirme olarak değerlendirilmelidir. Gerçek dünyada, 2nm teknolojisi, transistörlerin kanal uzunluğu veya başka bir fiziksel boyutuyla birebir eşleşmemektedir.

2nm Süreci ve Teknik Özellikleri

2nm teknolojisi, önceki süreçlere kıyasla bazı teknik iyileştirmeler sunar:

• Daha küçük giriş kapasitansı: Bu, transistörlerin daha hızlı anahtarlama yapmasını sağlar.

• Biraz daha yüksek sızıntı akımı: Küçülen boyutlar nedeniyle transistörlerde kaçak akımda artış olabilir.

• Daha hızlı anahtarlama hızı: Transistörlerin geçiş süresi kısalır, bu da işlemci hızını artırabilir.

• Yüksek fT ve fmax değerleri: Transistörlerin çalışma frekansları yükselir, ancak bu artış sınırlıdır.

Bu iyileştirmeler, performans artışı ve enerji verimliliği açısından avantaj sağlar, ancak fiziksel sınırlar nedeniyle bazı dezavantajlar da beraberinde gelir.

Ayrıca Bakınız

Tayvan'ın 2nm Çipi ve Yarı İletken Teknolojisindeki Gerçekler ve Sınırlamalar

Tayvan'ın 2nm çipi, fiziksel sınırlar ve kuantum etkileri nedeniyle pazarlama teriminden öte teknik karmaşıklıklar içeriyor. Boyut küçültme kadar mühendislik çözümleri de kritik rol oynuyor.

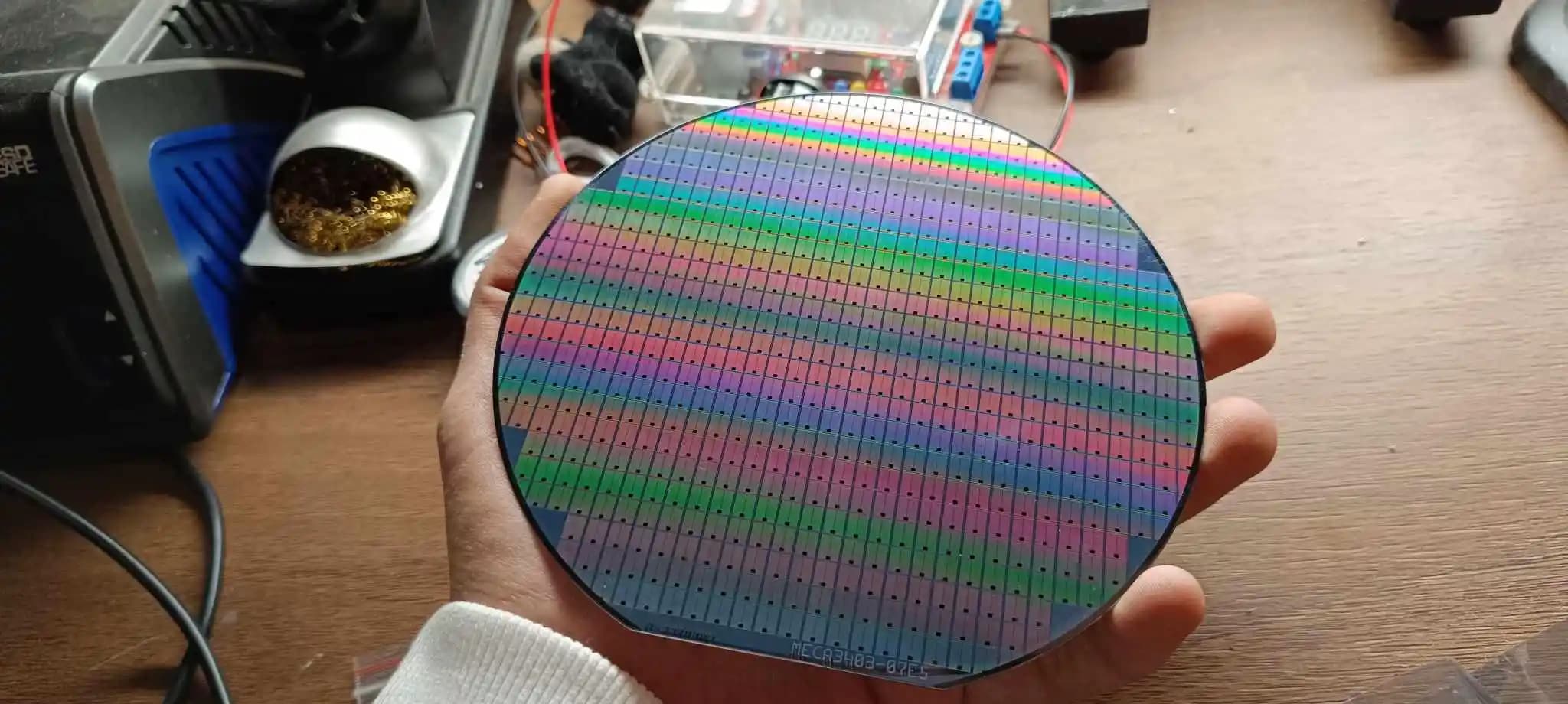

Silisyum Wafer Nedir ve Modern Elektronik Teknolojisindeki Temel Rolü

Silisyum waferlar, yüksek saflıkta silisyumdan üretilen ve modern elektronik cihazların temelini oluşturan ince disklerdir. Üretim süreçleri, teknolojik gelişmeler ve kullanım alanları detaylı şekilde incelenmektedir.

G2-57 Sovyet Donanımı Gerçek Rastgele Sayı Üreteci: Teknik ve Tarihsel İnceleme

G2-57, Sovyetler Birliği döneminde geliştirilmiş, hem gerçek hem psödo-rastgele sinyaller üretebilen donanım rastgele sayı üreteci cihazıdır. Gürültü diyodu kullanımıyla güvenli ve taşınabilir bir çözüm sunar.

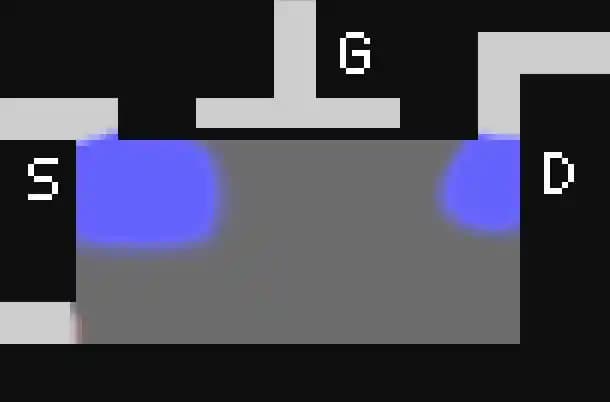

MOSFET İnteraktif Simülasyonu ile Elektronik Devrelerin Fiziksel Modellemesi ve Analizi

Bu interaktif MOSFET simülasyonu, Maxwell denklemlerine dayalı fiziksel modelleme ve gerçek zamanlı görselleştirme ile elektronik devrelerin çalışma prensiplerini detaylı şekilde sunuyor. Kullanıcılar dinamik yük taşıyıcı hareketlerini deneyimleyebiliyor.

Çin'in Katı Hal Lazer Tabanlı EUV Teknolojisi ile İleri Düzey Çip Üretimindeki Atılımı

Çinli araştırmacılar, katı hal lazer tabanlı EUV ışık kaynağı geliştirerek çip üretiminde önemli bir teknik ilerleme sağladı. Bu gelişme, Çin'in yarı iletken teknolojisinde dışa bağımlılığını azaltma hedefini destekliyor.

Ev Yapımı Diyot Üretimi ve Nokta Temaslı Diyotların Teknik İncelemesi

Ev yapımı diyot üretimi, alüminyum kaplama ve doplama teknikleriyle PN bağlantısı oluşturma süreçlerini ve nokta temaslı diyotların özelliklerini detaylı şekilde inceler. Elektronik deneyler için önemli bilgiler sunar.

Tayvan'ın 2nm Çipi ve Yarı İletken Teknolojisindeki Güncel Teknik Gerçekler

Tayvan'ın 2nm çipi, yarı iletken teknolojisinde fiziksel sınırlar ve mühendislik yeniliklerini yansıtan karmaşık bir süreci temsil ediyor. 2nm terimi artık sadece boyut değil, tasarım ve süreç gelişmelerini kapsıyor.

MOSFET İnteraktif Simülasyonu ile Elektronik Devrelerin Dinamik Modellenmesi ve Analizi

Brandon Li tarafından geliştirilen interaktif MOSFET simülasyonu, Maxwell denklemleri ve yük taşıyıcı hareketlerini kullanarak elektronik devrelerin dinamik davranışlarını gerçek zamanlı gösterir. Kaynak kodları açık ve eğitim amaçlıdır.

Fiziksel ve Mühendislik Sınırlamaları

Transistör boyutları küçüldükçe, kuantum etkileri ve diğer fiziksel sınırlar daha belirgin hale gelir. Örneğin, kapı (gate) bölgesinde kuantum tünelleme etkileri sızıntı akımını artırabilir ve bu da enerji verimliliğini düşürebilir. Bu nedenle, yarı iletken üreticileri sadece boyut küçültmekle kalmayıp, aynı zamanda transistor tasarımında mühendislik çözümleri geliştirmek zorundadır.

Bu 10 ürünü alanlar kendini gizli bir kulübün üyesi gibi hissediyor

devamını oku

Pazarlama ve Gerçeklik Arasındaki Fark

"2nm" gibi terimler, yarı iletken endüstrisinde pazarlama amaçlı kullanılır. Gerçek teknoloji, tek bir sayı ile özetlenemeyecek kadar karmaşıktır. Örneğin, baskılı devre kartlarında (PCB) üretim kuralları onlarca parametre içerirken, çip üretiminde bu karmaşıklık yüzlerce sayfalık teknik dokümanlarla açıklanır.

Bu nedenle, 2nm teknolojisi ifadesi, endüstrideki gelişmeleri temsil eden bir marka adı gibi düşünülmelidir. Boyut küçültme devam etse de, performans iyileştirmeleri sadece küçültmeye bağlı değildir; yeni mühendislik yaklaşımları ve malzeme teknolojileri de kritik rol oynar.

Sonuç

Tayvan'ın 2nm çipi, teknoloji dünyasında önemli bir dönüm noktası olarak görülse de, bu teknolojinin ardındaki gerçekler karmaşıktır ve sadece boyut küçültmeye indirgenemez. Fiziksel sınırlar, kuantum etkileri ve mühendislik çözümleri, bu sürecin temel unsurlarıdır. 2nm ifadesi artık teknik bir ölçüden çok, yarı iletken endüstrisindeki ilerlemeyi simgeleyen bir terim olarak kabul edilmelidir.

"Fizik kuralları küçülmeye karşı direniyor; bu yüzden mühendislik çözümleri daha da önem kazandı."
