Yüksek Voltajda Step-Up Konvertör Deneyleri ve Uygulamaları

Yüksek voltajlı (HV) güç elektroniği alanında, düşük voltajlı girişleri yükseltmek için yaygın kullanılan step-up (boost) konvertörlerin, halihazırda yüksek DC voltajlarda kullanılması üzerine deneysel çalışmalar yapılmaktadır. Bu yaklaşım, örneğin 100V DC veya 120V AC doğrultulup filtrelendikten sonra yaklaşık 167V DC gibi yüksek voltajlı girişlerde, voltajın daha da yükseltilmesi amacını taşır.

Step-Up Konvertörlerin Yüksek Voltajda Kullanımı

Step-up konvertörler, genellikle düşük voltajlı DC kaynaklardan daha yüksek voltaj elde etmek için tasarlanır. Ancak, yüksek DC voltajlarda bu topolojinin kullanılması, tasarım ve güvenlik açısından bazı zorluklar içerir. Bu zorlukların başında, yüksek voltaj dayanımlı anahtarlama elemanlarının (örneğin 1kV dayanımlı MOSFET veya BJT) seçimi gelir. Ayrıca, yüksek voltajlarda anahtarlama sırasında oluşabilecek gerilim dalgalanmalarına karşı devre elemanlarının korunması gerekir.

Ayrıca Bakınız

Ev Yapımı 24V 36W Anahtarlamalı Güç Kaynağı Tasarımı ve Transformatör Ayarları

Bu makalede, ev yapımı 24V 36W anahtarlamalı güç kaynağı tasarımı, özel transformatör üretimi, manyetik çekirdek boşluğu ayarı ve gürültü azaltma yöntemleri detaylı şekilde ele alınmaktadır.

Yüksek Voltajda Step-Up Konvertörlerin Tasarımı ve Uygulamaları

Yüksek voltajlı DC/DC step-up konvertörlerin tasarım zorlukları, flyback topolojisi ve motor uygulamaları detaylı inceleniyor. Güvenlik ve eleman seçimi kritik önemde.

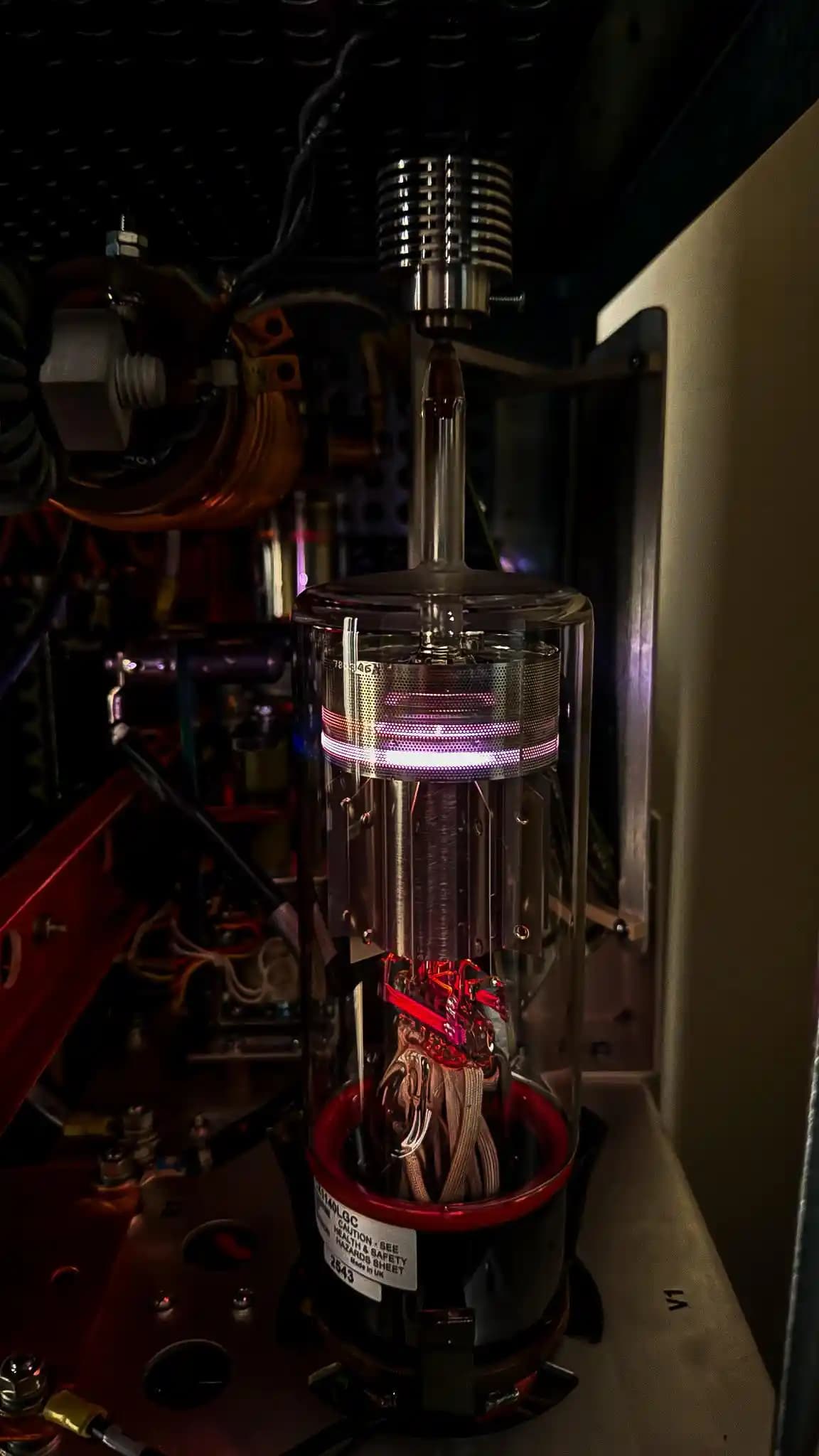

Megavoltajlı Hidrojen Tiyratronların Medikal Lineer Hızlandırıcılardaki Kritik Rolü ve Özellikleri

Megavoltajlı hidrojen tiyratronlar, medikal lineer hızlandırıcılarda yüksek voltaj darbelerini hızlı ve güvenilir şekilde anahtarlayarak kanser tedavisinde kullanılan yüksek enerjili X-ışını fotonlarının üretilmesini sağlar. Bu cihazlar, yüksek akım ve voltaj gerektiren uygulamalarda önemli bir rol oynar.

Nixie Tüpleri: Teknik Özellikler, Modeller, Kullanım ve Estetik Değeri

Nixie tüpleri, neon gazı dolu cam tüplerde yanan rakamlarla sayısal bilgi gösteren nostaljik elektronik bileşenlerdir. Teknik özellikleri, popüler modelleri, temin ve kullanım detayları ile estetik değerleri incelenmektedir.

Quad İzole Seri Adaptör Revizyon 2: Dört Kanallı USB-Seri İzolasyon Kartı Tasarımı ve Özellikleri

Quad İzole Seri Adaptör Revizyon 2, dört kanallı USB-seri dönüştürücü olarak yüksek voltajlı devrelerde dijital izolasyon sağlar. CH344Q entegresiyle yüksek veri hızı ve seçilebilir UART voltaj seviyesi sunar.

Nixie Tüp Saat Yapımı: Noktadan Noktaya Kablolama ve Tasarım Zorlukları Üzerine Detaylı İnceleme

Nixie tüp saatler, noktadan noktaya kablolama ile el yapımı olarak üretilir. Tasarım zorlukları, yüksek voltaj riskleri ve estetik kusurlar bu benzersiz saatlerin karakteristiğidir.

Eski Elektronik Cihazların İç Yapısı ve Güvenlik Önlemleri: X-Ray Jeneratörleri ve Askeri Ekipmanlar

Eski tıbbi ve askeri elektronik cihazların iç yapısı, yüksek voltaj kapasitörleri ve modüler tasarımlarıyla hem mühendislik hem de güvenlik açısından önem taşır. Bu cihazların sökümü uzmanlık gerektirir.

480 Volt 3 Fazlı Güç Kaynağında PCB İzlerinin Buharlaşması ve Elektriksel Arızaların Nedenleri

480 Volt 3 fazlı sistemlerde PCB üzerindeki bakır izlerin buharlaşması, yüksek akım ve voltaj nedeniyle oluşan ciddi arızalardan biridir. Tasarım ve işletme hataları bu durumu tetikler.

Flyback Konvertörler ve Yüksek Voltaj

Flyback konvertörler, yüksek voltaj uygulamalarında sıkça kullanılan bir topolojidir. CRT televizyonlarda kullanılan flyback trafoları, yüksek voltaj üretmek için manyetik alanın çökmeye başlaması prensibini kullanır. Bu topolojide, anahtarlama elemanı kapandığında, primer sargısında depolanan enerji, sekonder sargıya aktarılır ve burada voltaj yükseltilir. Flyback konvertörlerde, manyetik çekirdekte mutlaka bir hava boşluğu bulunması gerekir; bu, enerji depolama ve boşaltma işleminin sağlıklı gerçekleşmesi için zorunludur.

Flyback konvertörler, tam anlamıyla AC sinyali üretmezler; ancak, anahtarlama işlemi sırasında ortaya çıkan değişken manyetik alan sayesinde sekonderde yüksek voltaj elde edilir. Bu yöntem, yüksek voltajlı DC kaynaklardan daha yüksek voltajlar elde etmek için uygun bir yöntemdir.

'Bunu kim icat ettiyse helal olsun!' dedirten 10 ürün

devamını oku

DC/DC Konvertörlerle Yüksek Voltaj Artırımı

Yüksek voltajda doğrudan DC/DC konvertörlerle voltaj artırımı yapmak, geleneksel AC transformatörlere göre farklıdır. Transformatörler AC sinyaller üzerinde çalışır; manyetik alanın değişimi ve çökmeleri sayesinde voltaj dönüşümü sağlarlar. Ancak DC sinyalde bu manyetik alan değişimi yoktur. Bu nedenle, DC/DC konvertörlerde anahtarlama elemanları ile puls genişlik modülasyonu (PWM) uygulanarak, dolaylı bir AC benzeri sinyal oluşturulur ve bu sinyal bir transformatör veya diyot-kondansatör katları ile yükseltilir.

Diyot ve kondansatör dizileri kullanılarak yapılan katlı voltaj yükselticiler (voltage multiplier) de AC beslemeye ihtiyaç duyar. Bu nedenle, yüksek voltajlı DC kaynaktan doğrudan voltaj artırımı için genellikle anahtarlamalı güç kaynakları ve flyback topolojileri tercih edilir.

Yüksek Voltajda Yükler ve Motor Uygulamaları

Yüksek voltajlı DC/DC konvertörlerin yükü genellikle direnç veya motor sargısı gibi elemanlardır. Örneğin, 2.2kW gücünde bir DC motorun kollektör (armature) sargısı yaklaşık 22 ohm direnç değerine sahiptir. Bu tür yükler, konvertör tasarımında dikkate alınmalıdır çünkü yüksek güç ve voltajda anahtarlama elemanlarının dayanıklılığı ve ısıl yönetim kritik hale gelir.

Flyback trafolarının doğrudan bu tür yüksek güçlü motor yüklerini beslemesi genellikle mümkün değildir; çünkü bu trafolar daha çok düşük güçlü, yüksek voltaj uygulamalarına yöneliktir. Bu nedenle, yüksek güçlü DC motor uygulamalarında özel tasarlanmış DC/DC konvertörler veya farklı topolojiler kullanılır.

Güvenlik ve Tasarım Uyarıları

Yüksek voltaj deneylerinde, kullanılan elemanların voltaj dayanımı ve izolasyon özellikleri çok önemlidir. Yanlış seçim veya yetersiz izolasyon, cihazların hasar görmesine veya elektriksel tehlikelere yol açabilir. Ayrıca, yüksek voltajda anahtarlama elemanlarının arızalanması durumunda devre koruma önlemleri alınmalıdır.

PWM ile yüksek voltajlı DC kaynağı bir transformatör sargısına uygulamak ve sonrasında diyot/kondansatör katları ile voltajı katlamak, yüksek voltaj üretmenin bir yoludur ancak bu yöntem yüksek risk taşır ve uygun deneyim gerektirir.

Sonuç

Yüksek voltajda step-up konvertör kullanımı, özellikle doğrudan DC/DC dönüştürme yöntemleriyle, güç elektroniği alanında ilgi çekici ve zorlu bir konudur. Flyback konvertörler gibi manyetik enerji depolama prensiplerine dayanan topolojiler, yüksek voltaj uygulamalarında yaygın olarak kullanılır. Ancak, bu uygulamalarda doğru eleman seçimi, yük karakteristiklerinin iyi anlaşılması ve güvenlik önlemlerinin eksiksiz uygulanması zorunludur.

"Flyback konvertörler, yüksek voltajlı DC kaynaklardan daha yüksek voltajlar elde etmek için manyetik alanın enerji depolama ve boşaltma prensibini kullanır. Bu, klasik AC transformatörlerin DC ortamındaki alternatifidir."

Bu deneyler, yüksek voltajda DC/DC konvertörlerin sınırlarını ve potansiyel kullanım alanlarını anlamak için önemli bir adımdır.
