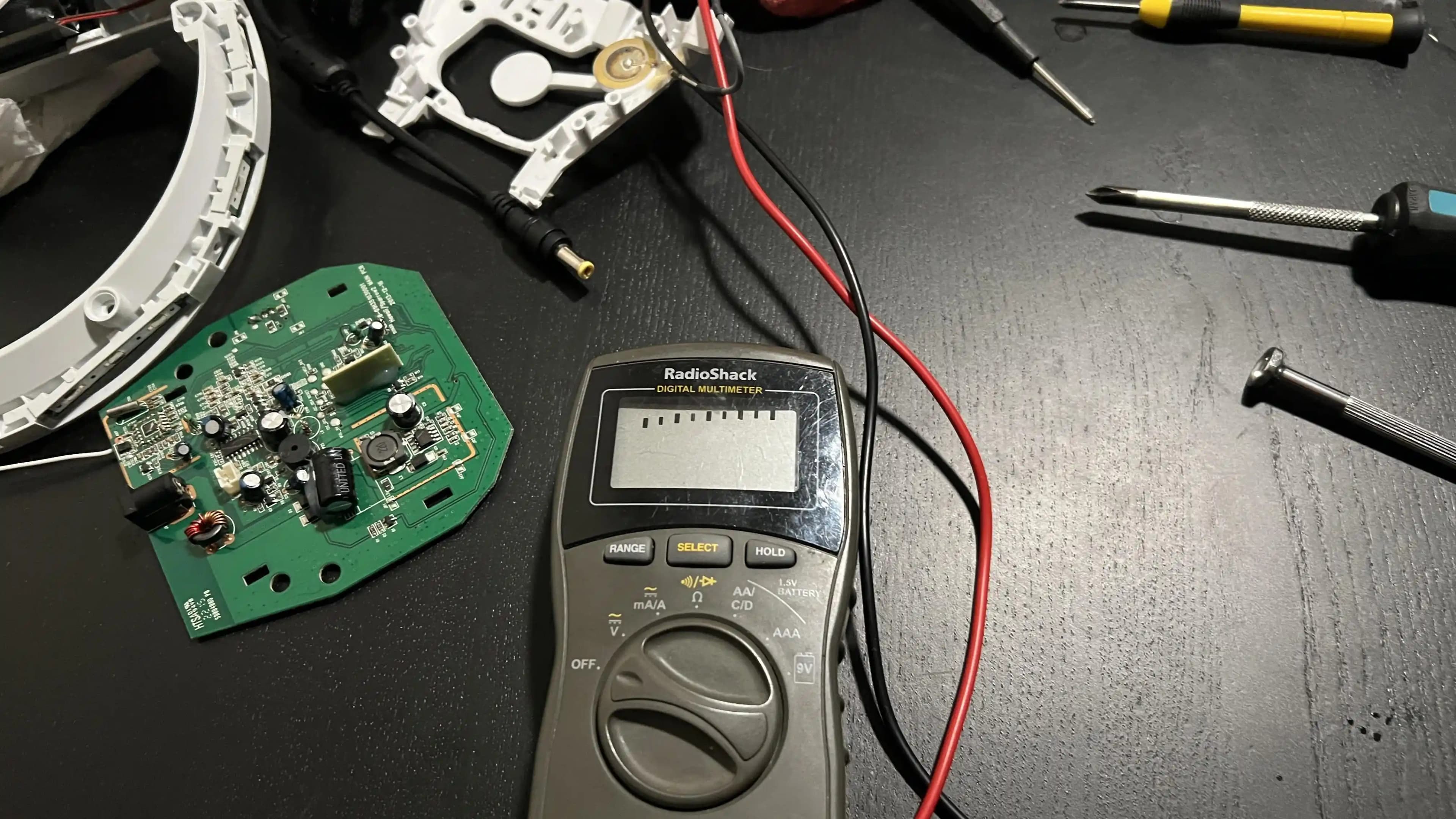

470uF Kapasitör ve Elektronik Onarımında Dikkat Edilmesi Gerekenler

Elektronik devrelerin işlevselliğinde kapasitörler kritik öneme sahiptir. Özellikle 470uF kapasitörler, güç kaynakları ve filtreleme devrelerinde yaygın olarak kullanılır. Bu kapasitörlerin arızalanması, cihazların çalışmamasına veya performans düşüklüğüne yol açabilir. Bu nedenle, doğru kapasitör seçimi ve temini tamir sürecinde büyük önem taşır.

Kapasitör Seçimi ve Voltaj Değeri

Kapasitörlerin voltaj ve kapasitans değerleri, kullanım alanına uygun olmalıdır. Örneğin, 16V olarak işaretlenmiş kapasitörlerin 12V civarında arızalanması, gerçek voltaj dayanımının nominal değerinden düşük olabileceğini gösterir. Bu durumda, güvenlik payı bırakmak için kapasitörün voltaj değeri, devredeki maksimum gerilimden %20 daha yüksek seçilmelidir.

DC kapasitörlerin AC gerilim dayanımı, DC değerinin yaklaşık yarısı olarak hesaplanabilir ve bu değerin %70'i göz önünde bulundurulmalıdır.

230V AC devrelerde ise, gerilim dalgalanmaları ve tepe değerler dikkate alınarak 400V kapasitörler tercih edilmelidir. Bu, kapasitörün uzun ömürlü ve güvenilir çalışması için gereklidir.

Ayrıca Bakınız

Elektronik Devrelerde Decoupling Kapasitör Seçimi: 100nF'den 1µF'e Geçişin Nedenleri ve Teknik Detaylar

Elektronik devrelerde decoupling kapasitörlerin seçimi, paket teknolojisi, DC bias etkisi ve yüksek frekans performansı göz önünde bulundurularak yapılmalıdır. 1µF kapasitörler uygun koşullarda 100nF'ye üstünlük sağlar.

50 kHz Yüksek Frekanslı Simetrik Yarı Dalga Gerilim Çarpanı Tasarımı ve Teknik Zorluklar

50 kHz frekansında çalışan simetrik yarı dalga gerilim çarpanlarında diyotların hızlı toparlanma süresi, korona boşalması, izolasyon ve parazitik etkiler gibi teknik zorluklar detaylı şekilde incelenmiştir.

Koltan Madenciliği ve Tantal Kapasitörlerin Elektronik Tasarımdaki Teknik ve Etik Yansımaları

Koltan madenciliği ve tantal kapasitörlerin kullanımı, elektronik tasarımda teknik performans ve etik sorunları bir arada gündeme getiriyor. Alternatif kapasitör teknolojileri ve sürdürülebilirlik önemi artıyor.

Güç Kaynağı Tasarımında Regülatör, Kapasitör ve Diyot Seçimi ile Performans ve Güvenlik

Güç kaynağı tasarımında regülatör, kapasitör ve diyot seçimi ile yerleşimi performans ve güvenliği etkiler. Ani akım yükselmeleri, filtreleme ve fiziksel güvenlik önlemleri kritik önemdedir.

Elektronik Onarımında Termistör Montajı ve Bağlantı Problemleri Üzerine Teknik İnceleme

Elektronik onarımda termistörlerin doğru izolasyonu, bağlantı vidalarının uygun sıkılması ve kapasitör polaritesine dikkat edilmesi kritik öneme sahiptir. Bu faktörler cihaz güvenilirliğini etkiler.

PA Amplifikatörlerinde Polyester Kapasitörlerin Dayanıklılığı ve Arıza İncelemesi

PA amplifikatörlerinde kullanılan polyester kapasitörlerin 20 yıl sonra ortaya çıkan sıra dışı arızaları ve bu arızaların olası nedenleri teknik detaylarıyla incelenmiştir.

El ile En Küçük 008004 Kapasitörün Mikro Lehimleme Teknikleri ve Zorlukları

008004 boyutundaki kapasitörlerin el ile lehimlenmesi, özel ekipman ve yüksek hassasiyet gerektiren zorlu bir süreçtir. Bu yazı, kullanılan teknikler ve karşılaşılan zorlukları detaylandırmaktadır.

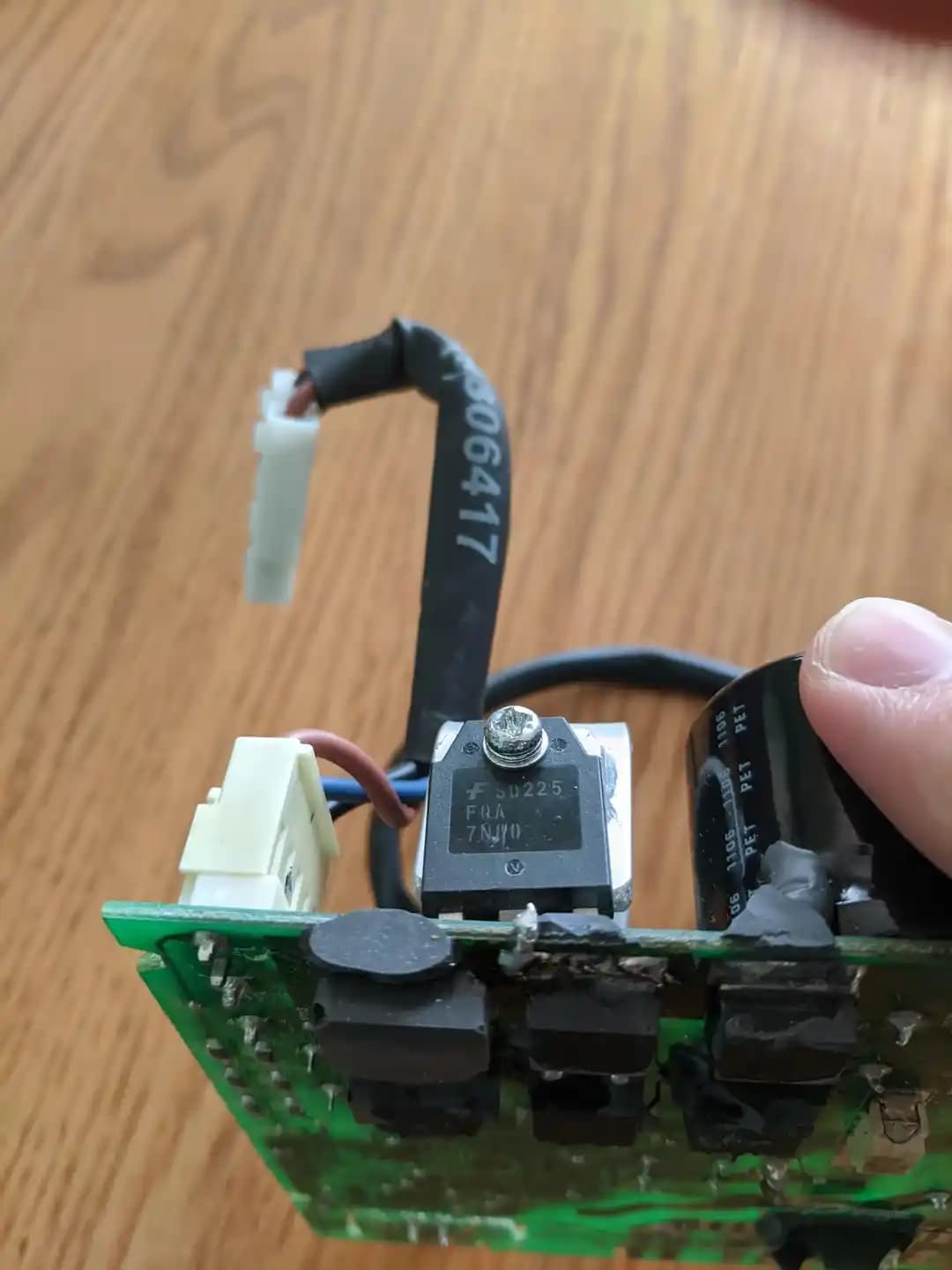

Buzdolabı İnverterlerinde Dead Bug Onarımı ve Termal Yönetim Yöntemleri

Buzdolabı inverterlerinde dead bug onarımı, termal yönetim ve bileşen seçimi elektronik ömrü uzatıyor. Isı dağıtımı ve gate sürücü dirençleri arızaları azaltmada kritik rol oynuyor.

Kapasitörlerin Paralel Bağlanması

İstenen kapasitans değerine ulaşmak için farklı kapasitörlerin paralel bağlanması mümkündür. Örneğin, iki adet 220uF veya beş adet 100uF kapasitör paralel bağlandığında yaklaşık 470uF kapasitans elde edilir. Bu yöntem, uygun voltaj ve ESR (eşdeğer seri direnç) sınıfına dikkat edilerek uygulanmalıdır.

Herkesin peşinden koştuğu 10 efsanevi ürün

devamını oku

Kapasitör Temini ve Alternatif Kaynaklar

Orijinal kapasitör temini bazen zorluk yaratabilir. Özellikle elektronik bileşen satan mağazaların azalmasıyla birlikte, elektronik tamircileri ve hobiler için kapasitör bulmak güçleşmiştir. Bu nedenle;

• Eski elektronik cihazlardan kapasitör sökme,

• eBay gibi online platformlardan bilinen markaların elektrolitik kapasitör setlerini satın alma,

• Fazla stok veya surplus parçalar temin etme yöntemleri tercih edilir.

Amazon gibi platformlarda satılan düşük fiyatlı kitlerin bazen yanlış derecelendirilmiş olabileceği unutulmamalıdır. Ayrıca, yerel maker alanları veya elektronik toplulukları aracılığıyla da bileşen temin edilebilir.

Kapasitör Kalitesi ve Güvenilirlik

Uygun kapasitör seçimi sadece kapasitans ve voltaj değerine bağlı değildir. Kapasitörlerin ESR değeri, sızıntı akımı ve üretici kalitesi de önemlidir. Örneğin, bazı düşük kaliteli Çin üretimi kapasitörler, nominal değerlerinde çalışmayabilir veya kısa sürede arızalanabilir. Bu nedenle, güvenilir markalar tercih edilmeli ve mümkünse yüksek voltaj testleri yapılmalıdır.

Elektronik Onarımında Kapasitörlerin Rolü

Özellikle Philips gibi markaların bazı düşük kaliteli ürünlerinde, güç dönüştürücü devrelerin zayıf tasarımı nedeniyle kapasitör arızaları sıkça görülür. Bu tür durumlarda kapasitör değişimi cihazı geçici olarak çalıştırsa da, temel tasarım sorunları devam edebilir. Bazı durumlarda buck konvertör gibi ek devre elemanlarının kullanılması gerekebilir.

"Philips'in ucuz güç dönüştürücüsü, güç kesildiğinde karışıyor ve cihaz çalışmıyor."

Bu tür sorunlar elektronik tamircileri için zorluk yaratır ve bazen tamir maliyeti cihazın değerini aşabilir.

Sonuç

470uF kapasitörler elektronik tamirde kritik bileşenlerdir. Doğru voltaj ve kapasitans değerinde, kaliteli kapasitör seçimi, paralel bağlama teknikleri ve güvenilir temin kaynakları elektronik cihazların tamirinde başarıyı artırır. Ayrıca, elektronik devrelerin tasarım kalitesi de kapasitörlerin ömrünü etkileyen önemli bir faktördür. Bu nedenle, kapasitör değişimi yapılırken tüm bu unsurlar göz önünde bulundurulmalıdır.
