Class B Audio Güç Amplifikatörü PCB Tasarımında Karşılaşılan Problemler ve Çözümleri

Class B audio amplifikatör devreleri, yüksek verimlilikleri nedeniyle tercih edilir ancak tasarım ve uygulama aşamasında dikkat edilmesi gereken önemli noktalar vardır. Özellikle PCB tasarımında yapılan hatalar, amplifikatörün simetrik çalışmaması, aşırı ısınma ve osilasyon gibi sorunlara yol açabilir.

PCB Tasarımının Önemi ve Hatalar

Bir Class B amplifikatör devresinde, op-amp çıkışını doğrudan sürmek üzere kullanılan TO-3 paketli transistörler, yüksek akım taşıma kapasitesine sahiptir. Ancak bu transistörlerin PCB üzerindeki yerleşimi ve bağlantı yollarının düzeni, devrenin performansını doğrudan etkiler. Kötü tasarlanmış bir PCB'de, özellikle güç transistörlerinin çıkış kablolarının giriş sinyali kablolarının üzerinden geçmesi, istenmeyen osilasyonlara ve sinyal dengesizliğine sebep olur.

• Kabloların Çapraz Geçişi: Güç çıkış kablolarının giriş sinyallerinin geçtiği hatların üzerinden iki kez geçmesi, parazitik kapasitans ve endüktans etkisiyle osilasyona neden olabilir.

• Yetersiz İzolasyon: Giriş ve çıkış devrelerinin yeterince ayrılmaması, sinyal bozulması ve amplifikatörün dengesiz çalışmasına yol açar.

• Yetersiz Filtreleme: Giriş voltaj bölücü devresinde, potansiyometre ile ayarlanan gerilimde filtreleme için kapasitör kullanılmaması, giriş sinyalinde dalgalanmalara ve osilasyona sebep olur.

Ayrıca Bakınız

Dremel ile PCB Üzerinde Tasarlanan Audio Güç Amplifikatöründe Stabilite ve Performans İyileştirmeleri

Dremel ile PCB üzerinde yapılan audio güç amplifikatöründe bypass kapasitörleri, düşük geçiş filtresi ve geri besleme ağı kullanılarak stabilite artırıldı. NE5534 opamp ve sınıf B çıkış aşamasıyla 14-20 watt güç elde edildi.

EOG ve EMG Ölçümleri İçin AC Bağlantılı Diferansiyel Biyosinyal Amplifikatörü Tasarımı ve Filtreleme Yöntemleri

Kapasitif elektrotlar kullanılarak EOG ve EMG sinyallerinin ölçümünde AC bağlantılı diferansiyel amplifikatör ve durum değişkenli filtre tasarımı detayları, gürültü azaltımı ve güvenlik önlemleri ele alınmıştır.

Class B Audio Güç Amplifikatörü PCB Tasarımında Karşılaşılan Problemler ve Çözüm Yöntemleri

Class B audio amplifikatörlerde PCB tasarımında yapılan hatalar, osilasyon ve aşırı ısınma gibi sorunlara yol açar. Doğru kablolama, filtreleme ve stabilite elemanları ile performans artırılabilir.

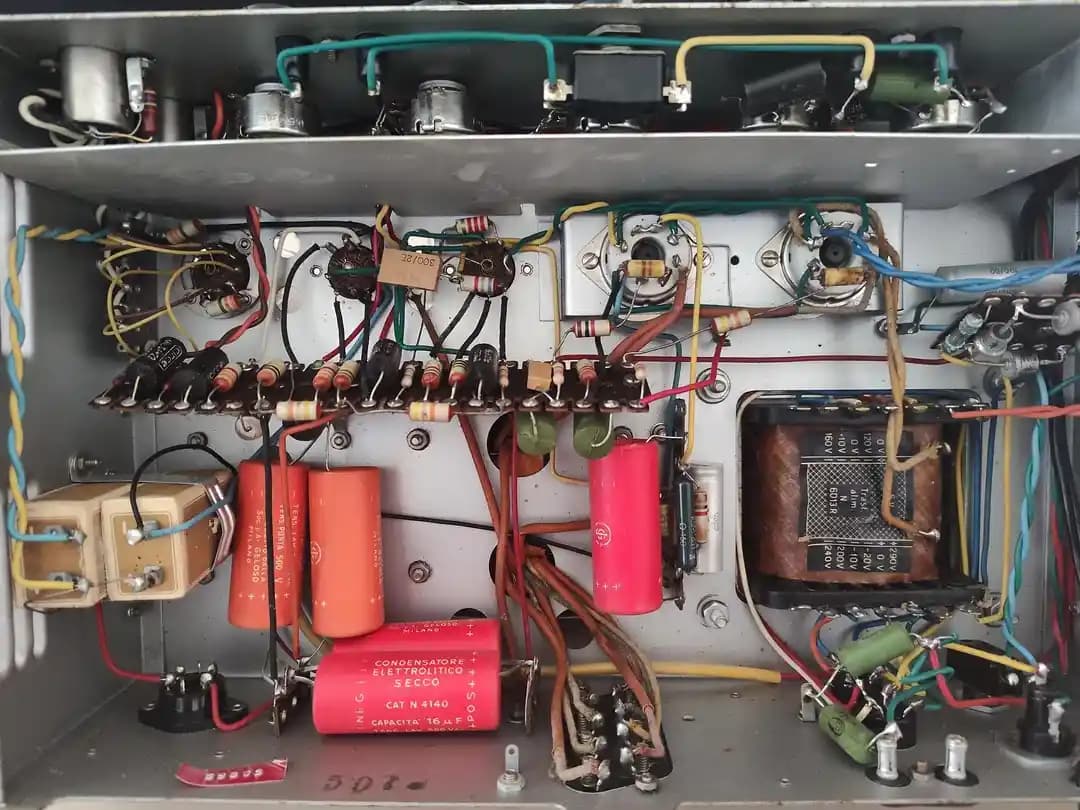

1963 Model Antika Tüp Amplifikatörlerin Onarımı ve Teknik Değerlendirmesi

1963 model antika tüp amplifikatörlerin onarımında güç kaynağı kontrolü, kondansatör değişimi, pas temizliği ve yüksek voltaj risklerine dikkat edilmelidir. Bu cihazlar teknik ve estetik açıdan değerlidir.

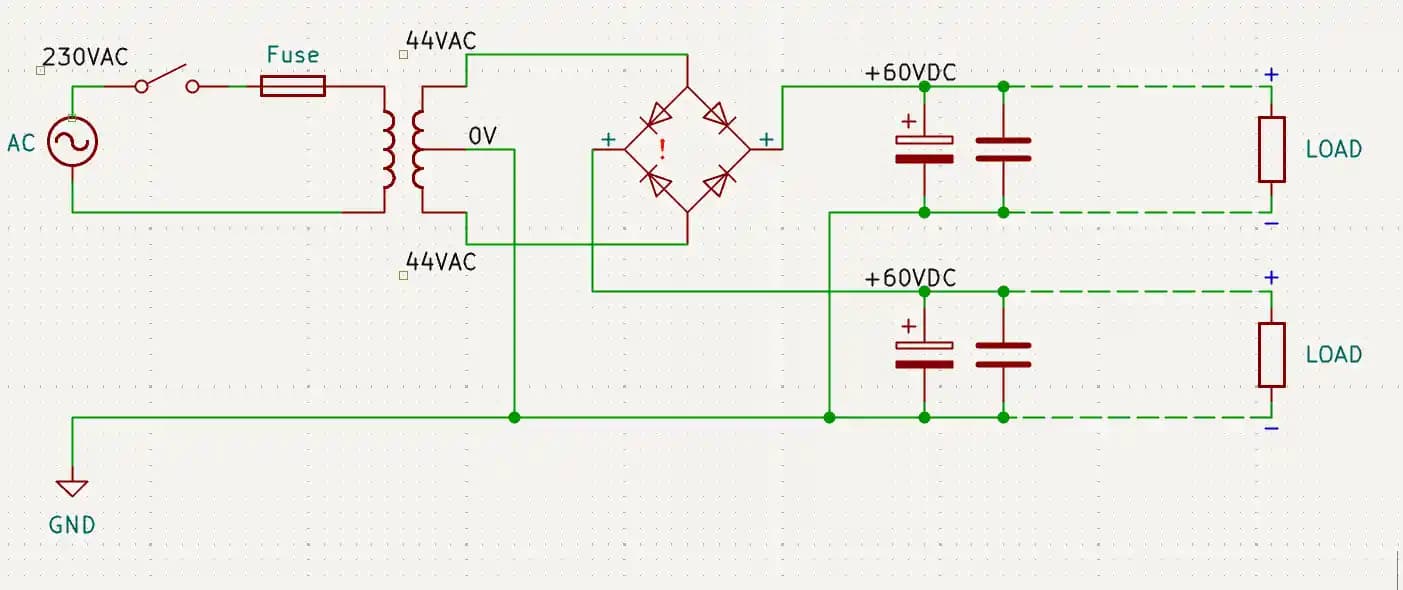

Merkezi Uçlu Transformatörlerde Diyot Köprüsü Modifikasyonu ile Çift Pozitif Gerilim Kaynağı Tasarımı

Merkezi uçlu transformatörlerde diyot köprüsü modifikasyonu yapılarak, klasik tam dalga doğrultucu yerine iki ayrı pozitif gerilim çıkışı sağlanabilir. Bu yöntem, simetrik negatif gerilim sağlamaz ve çıkış gerilimleri yarı değerdedir.

Amplifikatör Arızaları, Güç Kaynağı Problemleri ve TO-220 Transistör Soğutma Yöntemleri

Amplifikatörlerde güç kaynağı ve transistör arızaları sık görülür. TO-220 transistörlerin metal braketlerle soğutulması ısı dağılımında sorunlara yol açabilir. Tamir süreci detaylı inceleme ve teknik bilgi gerektirir.

Sınıf AB Gitar Amfisi Tasarımı: Teknik Detaylar ve Performans İyileştirmeleri

Sınıf AB gitar amplifikatörlerinin tasarımında güç, distorsiyon ve soğutma detayları inceleniyor. Teknik iyileştirmelerle ses kalitesi artırılırken, müzikal ifade için distorsiyonun rolü vurgulanıyor.

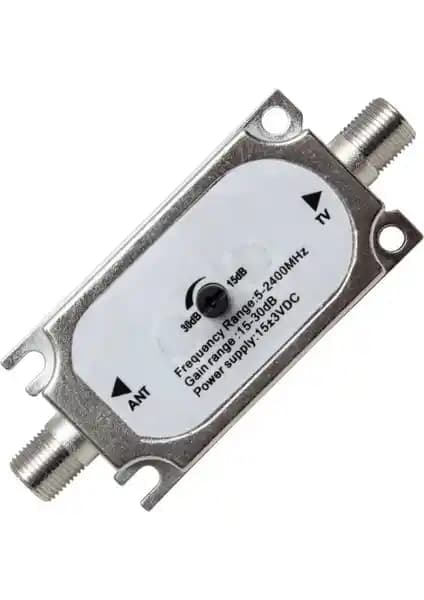

MiraLive Mag Ayarlı Hat Kuvvetlendirici 10-30 dB, yüksek performanslı sinyal güçlendirme cihazı

Yüksek performanslı MiraLive Mag ayarlı hat kuvvetlendirici, 10-30 dB kazanç ve geniş frekans aralığıyla HD ve uydu yayınlarını güçlendirir, enerji verimliliği ve güvenilirliği ile öne çıkar.

Osilasyon ve Stabilite Problemleri

Yüksek kazançlı op-amp kullanımı, devrenin hızlı tepki vermesini sağlar ancak bu durum osilasyon riskini artırır. Osilasyon, amplifikatörün çıkışında istenmeyen yüksek frekanslı salınımların oluşmasıdır ve bu durum transistörlerin aşırı ısınmasına neden olabilir.

• Osilasyon Kaynakları: Parazitik kapasitans ve endüktans, hatalı yerleşim ve yetersiz filtreleme osilasyona zemin hazırlar.

• Stabilite Elemanları: Op-amp çıkışı ile transistör tabanı arasına 100 ohm civarında bir direnç eklemek, osilasyonu azaltabilir.

• Zobel Ağı ve Çıkış Endüktörü: Çıkışta kapasitif yük problemlerini önlemek için zobel ağı ve çıkış endüktörü kullanılması gerekebilir.

Herkesin kalbini fetheden 10 sevimli ürün

devamını oku

Çözüm Önerileri ve İyileştirmeler

Başarısız bir PCB tasarımından sonra, devrenin tekrar çalışır hale getirilmesi için aşağıdaki adımlar atılmalıdır:

1. Giriş Voltaj Bölücüye Kapasitör Eklemek: 47µF gibi bir kapasitör ekleyerek giriş sinyalindeki dalgalanmalar filtrelenebilir.

2. Güç ve Giriş Hatlarının Ayrılması: Yüksek akım taşıyan çıkış kabloları, giriş sinyallerinden fiziksel olarak uzak tutulmalıdır.

3. Osilasyon Direnci Kullanımı: Op-amp çıkışı ile transistör tabanı arasına direnç yerleştirilmelidir.

4. Doğru Transistör Montajı ve Test: Transistörlerin doğru yönde ve sağlam olduğundan emin olunmalı, aşırı ısınan transistörler değiştirilmelidir.

5. Çıkış Kapasitörlerinin Seçimi: Düşük ESR değerine sahip, yüksek ripple akım kapasitesinde kapasitörler tercih edilmelidir.

Alternatif PCB Yapım Teknikleri

Kullanıcının deneyimlediği yöntem, "Manhattan stili" olarak bilinen ve dremel ile padlerin kesilerek oluşturulduğu bir tekniktir. Bu yöntem RF devrelerinde yaygın olsa da, yüksek güç amplifikatörlerinde dikkatli uygulanmalıdır. Evde PCB yapımı için ferrik klorür ile etching veya marker kalem ile çizim gibi alternatif yöntemler de mevcuttur. Bu yöntemler, doğru uygulandığında daha stabil ve güvenilir devreler ortaya çıkarabilir.

Uzman Notu: Osilasyon ve stabilite sorunları, yüksek kazançlı amplifikatörlerde sık karşılaşılan problemlerdir. Bu nedenle devre tasarımında, özellikle PCB düzeninde ve filtreleme elemanlarında titizlik gösterilmelidir.

Sonuç

Class B audio amplifikatörlerde PCB tasarımı, devrenin performansını doğrudan etkiler. Yanlış kablolama, yetersiz filtreleme ve stabilite elemanlarının eksikliği, amplifikatörün dengesiz çalışmasına ve bileşenlerin zarar görmesine neden olur. Osilasyon problemlerinin önüne geçmek için giriş ve çıkış hatlarının ayrılması, uygun kapasitörlerin kullanılması ve op-amp çıkışı ile transistör tabanı arasına direnç eklenmesi gereklidir. Ayrıca, düşük ESR kapasitörler ve zobel ağı gibi çıkış stabilite elemanları da devrenin güvenilirliğini artırır.
