Sınıf AB Gitar Amfisi Tasarımı ve Uygulamaları

Gitar amplifikatörleri, ses sinyalini yükseltmek ve gitarın çıkışını hoparlöre iletmek için kullanılır. Sınıf AB amplifikatörler, hem sınıf A hem de sınıf B amplifikatörlerin avantajlarını birleştirerek yüksek güç ve düşük distorsiyon sağlarlar. Bu yazıda, bir Reddit kullanıcısının geliştirdiği sınıf AB gitar amplifikatörünün teknik detayları ve tasarım önerileri incelenmektedir.

Amplifikatör Tasarımının Temel Özellikleri

Geliştirilen amplifikatör, 24V besleme gerilimi altında 8 ohm hoparlöre 20V tepe-tepe (Vpp) çıkış verebilmektedir. Bu değer, amatör standartlar için yüksek güç olarak kabul edilir. Devre, 1970'lerin pikap amplifikatör tasarımından esinlenmiş ve sınıf B'den sınıf AB'ye dönüştürülmüştür. Bu değişiklik, çıkış transistörlerinin kesim bölgesinde çalışmasını önleyerek crossover distorsiyonunu azaltır.

Ayrıca Bakınız

GMI-2B ve GMI-90 Elektronik Tüplerinin Boyut, Güç ve Kullanım Özellikleri

GMI-2B ve GMI-90 elektronik tüpler, yüksek güç kapasiteleri ve geniş soğutma yüzeyleriyle dikkat çeker. Modern yarı iletkenlerle karşılaştırıldığında, hobi ve koleksiyon amaçlı kullanımda estetik ve nostaljik değer taşır.

PA Amplifikatörlerinde Polyester Kapasitörlerin Dayanıklılığı ve Arıza İncelemesi

PA amplifikatörlerinde kullanılan polyester kapasitörlerin 20 yıl sonra ortaya çıkan sıra dışı arızaları ve bu arızaların olası nedenleri teknik detaylarıyla incelenmiştir.

Basit İki Transistörlü TRF Radyo Alıcısı Tasarımı ve Çalışma Prensipleri

İki transistörlü sınıf A amplifikatörlerle oluşturulan basit TRF radyo alıcısının temel bileşenleri, çalışma prensipleri ve performans iyileştirme önerileri detaylı şekilde incelenmiştir.

Class B Audio Güç Amplifikatörü Tasarımında PCB Düzeni ve Kararlılık Sorunları

Class B audio güç amplifikatörlerinde PCB düzeni ve devre kararlılığı kritik öneme sahiptir. Giriş ve çıkış hatlarının ayrılması, osilasyonun önlenmesi ve sinyal filtrelemesi amplifikatör performansını artırır.

JBL Go 3 Ses Artırma Yöntemleri ve Teknik Sınırlamalar Üzerine Detaylı İnceleme

JBL Go 3 hoparlörün ses artırma imkanları ve teknik kısıtlamaları ele alınıyor. Harici çözümler ve kullanıcı deneyimleri ışığında ses performansını geliştirme yöntemleri inceleniyor.

Aiwa MSBTU-600 Hi-Fi Müzik Seti: Güçlü Ses ve Modern Tasarımın Birleşimi

Aiwa MSBTU-600, yüksek ses kalitesi, çok yönlü bağlantı seçenekleri ve modern tasarımıyla öne çıkan bir Hi-Fi müzik setidir. Kablosuz ve kablolu bağlantılar, radyo ve CD çalar özellikleriyle müzik deneyiminizi zenginleştirir.

Dremel ile PCB Üzerinde Tasarlanan Audio Güç Amplifikatöründe Stabilite ve Performans İyileştirmeleri

Dremel ile PCB üzerinde yapılan audio güç amplifikatöründe bypass kapasitörleri, düşük geçiş filtresi ve geri besleme ağı kullanılarak stabilite artırıldı. NE5534 opamp ve sınıf B çıkış aşamasıyla 14-20 watt güç elde edildi.

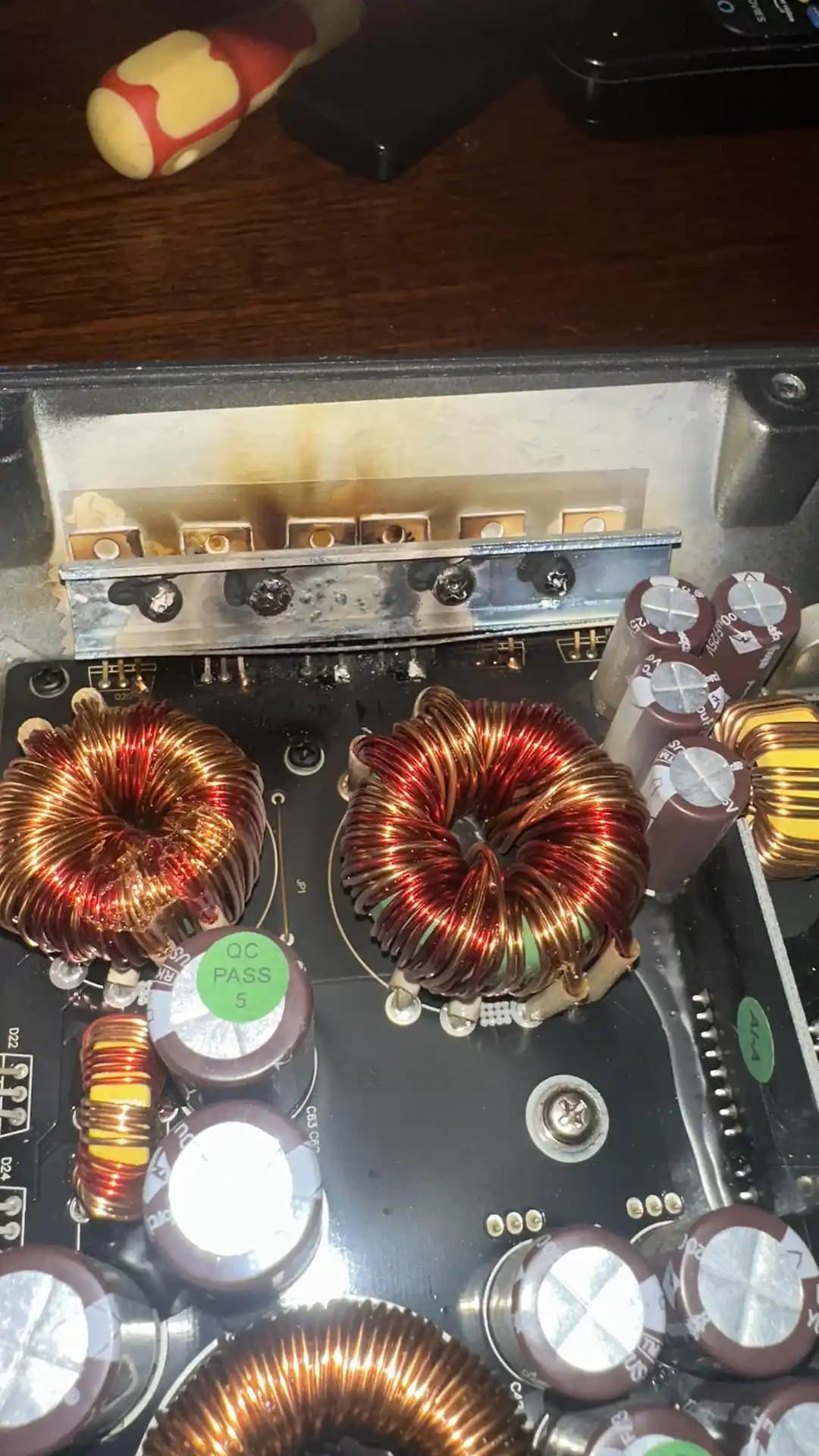

Amplifikatörlerde TO-220 Transistör Hasarları ve Güç Kaynağı Arızalarının Onarımı

Amplifikatörlerde güç kaynağı ve TO-220 transistörlerde oluşan arızalar, PCB yanıkları ve soğutma yöntemleri detaylıca inceleniyor. Onarımda dikkat edilmesi gereken teknik noktalar ve ekonomik tercihler ele alınıyor.

Devre Stabilitesi ve Boşta Çalışma

Amplifikatör, giriş sinyali bağlanmadığında (floating input) oldukça stabil ve sessiz çalışmaktadır. Bu özellik, düşük gürültü seviyesi ve yüksek sinyal-gürültü oranı için önemlidir. Boşta akım kalibrasyonu, devrenin doğru çalışması için kritik olup, bu proje kapsamında testlerde karmaşık bağlantılar kullanılmıştır.

Kimsenin duymadığı 10 gizli hazine bu sitede sizi bekliyor

devamını oku

Soğutma ve Komponent Yerleşimi

Güç transistörleri için kullanılan büyük soğutucular, amplifikatörün ısınmasını önler ancak elektrolitik kapasitörlerin yakınında bulunmaları ömrünü kısaltabilir. Bu nedenle, PCB tasarımında komponentler arasında yeterli mesafe bırakılması önerilir. Soğutucuların yaydığı ısı, özellikle elektrolitik kapasitörlerin dayanıklılığı üzerinde olumsuz etki yapabilir.

Devre İyileştirme Önerileri

Bir yorumda, devrenin distorsiyon oranının %5'in altında olması gerektiği belirtilmiş, ancak mevcut tasarımda bu değer yüksek bulunmuştur. Distorsiyonun azaltılması için aşağıdaki teknikler önerilmiştir:

• VBE Multiplier Kullanımı: R15 direncinin yerine VBE multiplier entegre edilerek çıkış transistörlerinin boşta akımı hassas şekilde ayarlanabilir.

• Akım Aynası (Current Mirror): R13, R14 ve C12 yerine akım aynası devresi konularak bootstrap etkisi iyileştirilebilir.

Bu iyileştirmeler, distorsiyonun %1'in altına düşürülmesini sağlayabilir ve amplifikatörün ses kalitesini artırabilir.

Gitar Amplifikatörlerinde Distorsiyonun Rolü

Gitar amplifikatörlerinde distorsiyon genellikle istenmeyen bir durum olarak görülmez. Aksine, distorsiyon gitar tonunun karakterini oluşturur ve müzikal ifade için kullanılır. Bu nedenle, yüksek doğruluk ve düşük distorsiyon gerektiren Hi-Fi uygulamalarından farklı olarak, gitar amplifikatörlerinde belirli bir distorsiyon seviyesi kabul edilebilir veya tercih edilir.

Alternatif Entegre Devreler ve Tasarım İpuçları

LM386 gibi düşük güçlü amplifikatörler gitar için yetersiz kalabilir. Bu durumda, TDA2050 gibi daha yüksek çıkış gücüne sahip entegre devreler önerilmektedir. TDA2050, yüksek kazanç ve doğrudan gitar sinyalini sürme kapasitesi ile popülerdir. Ayrıca, girişte uygun bir buffer (örneğin FET tabanlı) kullanılması, gitarın yüksek çıkış empedansından kaynaklanan sinyal kayıplarını önler.

Sonuç

Sınıf AB amplifikatörler, gitar uygulamalarında yüksek güç ve karakteristik ton sağlamak için uygundur. Tasarımda güç transistörlerinin seçimi, soğutma, boşta akım ayarı ve devre iyileştirmeleri distorsiyon ve performans üzerinde doğrudan etkilidir. Ayrıca, amplifikatörün kullanım amacına göre distorsiyon seviyesi ve giriş devresi tasarımı optimize edilmelidir.

"Gitar amplifikatörlerinde distorsiyon, sesin karakterini şekillendiren önemli bir faktördür. Bu nedenle, tasarımda sadece teknik doğruluk değil, müzikal ifade de göz önünde bulundurulmalıdır."
