DDR3 Destekli Açık Kaynaklı Linux Uyumlu Tek Kart Bilgisayar Tasarımı
Platformumuzdaki en çok okunan ve popüler makaleleri görmek için Trendler bölümüne geçebilirsiniz.
Tek kart bilgisayarlar (SBC - Single Board Computer) günümüzde gömülü sistemler ve hobi projeleri için önemli araçlar haline gelmiştir. Bu bağlamda, bir lise öğrencisi tarafından geliştirilen ve Linux ile Android işletim sistemlerini çalıştırabilen açık kaynaklı bir tek kart bilgisayar projesi dikkat çekmektedir. Bu proje, Raspberry Pi 3 boyutlarında olup, donanım ve yazılım alanında ileri düzey bilgi ve becerilerin bir araya getirilmesiyle oluşturulmuştur.
Donanım Özellikleri ve Tasarım Seçimleri

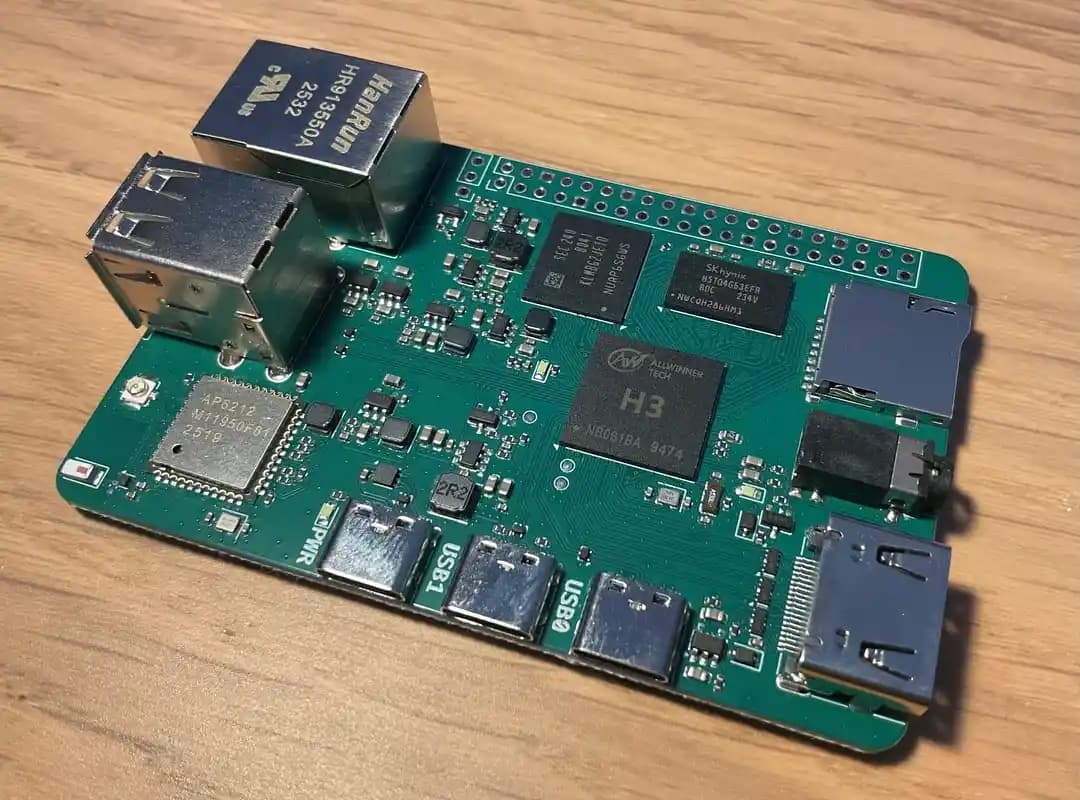

Projenin merkezinde, dört çekirdekli Cortex-A7 mimarisine sahip H3 ARM işlemci bulunmaktadır. Grafik işlem birimi olarak Mali400 MP2 GPU tercih edilmiştir. Bellek olarak ise 512 MiB DDR3 RAM kullanılmış, ancak ekonomik nedenlerle 1 GiB yükseltme opsiyonu sınırlı tutulmuştur. Depolama için 32 GB eMMC ve microSD kart yuvası mevcuttur.
Bağlantı seçenekleri arasında WiFi, Bluetooth ve Ethernet PHY desteği yer alır. Görüntü çıkışı için 4K destekli HDMI portu bulunmaktadır. Bu donanım bileşenleri, düşük maliyetli ancak performans açısından yeterli olan H3 yongaseti tercih edilerek desteklenmiştir. H3 yongasının Linux çekirdeği tarafından iyi desteklenmesi ve açık kaynak tasarımlarında nadiren kullanılması, bu seçimin arkasındaki temel sebeplerdir.
PCB tasarımı 4 katmanlı olarak gerçekleştirilmiştir. Bu, maliyet açısından avantaj sağlarken tasarım zorluklarını artırmıştır. Özellikle DDR3 bellek ve işlemci fanout hatlarının 4 katmanda yönetilmesi önemli bir mühendislik çabası gerektirmiştir. Tasarımın ilerleyen aşamalarında, seri üretim için 6 katmanlı PCB ve sağlam bir topraklama düzlemi önerilmektedir.
Ayrıca Bakınız
Yazılım ve Açık Kaynak Yaklaşımı
Proje, Android ve Linux işletim sistemlerini çalıştırabilme kapasitesine sahiptir. Bu, gömülü sistemlerde yaygın kullanılan açık kaynaklı Linux çekirdeğinin H3 işlemciyi desteklemesi sayesinde mümkün olmuştur. Tasarım dosyaları, KiCad ile hazırlanmış ve GitHub üzerinde açık kaynak olarak paylaşılmıştır. Ayrıca, çevrimiçi PCB görüntüleyici ile tasarımın detaylarına erişim sağlanabilmektedir.
Tasarım Zorlukları ve Topluluk Geri Bildirimleri
Proje, kısa sürede tamamlanması ve karmaşık donanım bileşenlerini içermesi nedeniyle bazı şüpheler uyandırmıştır. DDR3 bellek, güç sıralaması, PHY'ler, HDMI ve eMMC gibi bileşenlerin entegrasyonu genellikle aylar süren deneyim ve çalışma gerektirir. Ancak, tasarımın detaylarına ve paylaşılan dosyalara bakıldığında, ciddi bir mühendislik çalışması olduğu anlaşılmaktadır.
Topluluk tarafından yapılan yorumlarda, 4 katmanlı PCB'nin düşük maliyetli ancak zorlu olduğu, güç regülasyonu için basit çoklu regülatör çözümünün tercih edilmesi ve PMIC programlama adımlarının atlanmasının projeyi hızlandırdığı belirtilmiştir. Ayrıca, anten tasarımı ve empedans eşleştirme konularında iyileştirme önerileri sunulmuştur.
Eğitim ve Kariyer Perspektifi
Projeyi gerçekleştiren lise öğrencisinin bu çalışması, elektronik ve gömülü sistemler alanında erken yaşta edinilen deneyimin önemini vurgulamaktadır. Ancak, mühendislik alanında kariyer yapmak isteyenlerin üniversite eğitimi ve kapsamlı akademik bilgiye sahip olmaları gerektiği de vurgulanmıştır. Elektrik mühendisliği sadece devre tasarımı ve PCB yerleşimi değil, aynı zamanda biyoloji, kimya gibi disiplinlerle de ilişkilidir.
Öğrencilere, kapsamlı dokümantasyon hazırlamaları, proje gereksinimlerini, sistem tasarımını, test planlarını ve kullanıcı kılavuzlarını içeren profesyonel belgeler oluşturmanın önemine dikkat çekilmiştir. Ayrıca, üniversite eğitiminin sektörde rekabetçi firmalarda çalışma şansını artırdığı belirtilmiştir.
Sonuç
Bu proje, genç yaşta karmaşık donanım tasarımlarının mümkün olduğunu ve açık kaynak topluluğuna değerli katkılar sağladığını göstermektedir. Tasarımın detayları, kullanılan teknolojiler ve topluluk geri bildirimleri, elektronik ve gömülü sistemler alanında çalışanlar için önemli bilgiler sunmaktadır. Eğitim ve sürekli öğrenme, bu tür projelerde başarı için kritik unsurlardır.
"Bu PCB yerleşimi kabus gibiydi. DDR3 ve işlemci hatlarının yönlendirilmesi gerçekten zorlu bir mühendislik çalışması gerektiriyor." - Topluluk Üyesi
"Belgeleme çok önemli. Proje gereksinimleri, sistem tasarımı ve test planları olmadan profesyonel bir çalışma tamamlanmış sayılmaz." - Elektronik Mühendisi
