Eski ESD Test Tabancasının Yenilenmesi ve Teknik Özellikleri

Elektrostatik deşarj (ESD) test tabancaları, elektronik cihazların dayanıklılığını ölçmek için kullanılan önemli test ekipmanlarıdır. Bu yazıda, ABD'den gelen ve uzun süre kullanılmamış eski bir ESD test tabancasının onarım süreci ve teknik detayları incelenmektedir.

Cihazın Durumu ve Onarım Süreci

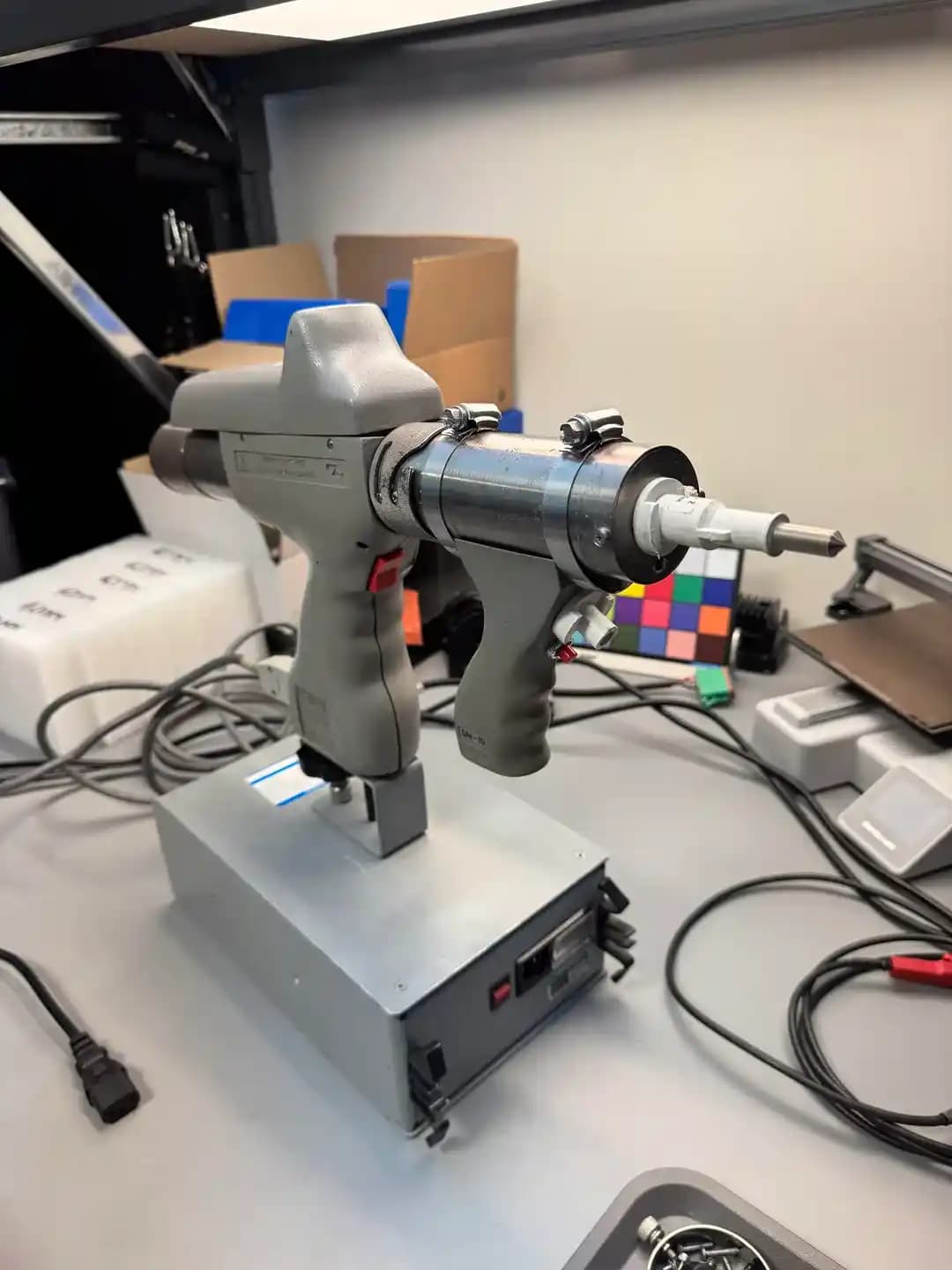

Cihaz, taşıma kutusundaki köpük malzemenin toza dönüşmesi nedeniyle kapsamlı bir temizlik gerektirmiştir. İzopropil alkol (IPA) ve hava üfleyici kullanılarak tüm parçalar temizlenmiştir. İlk tespit edilen sorun, yüksek voltaj dönüş hattındaki kötü bir bağlantıdır. Önceki kullanıcı tarafından yapılan geçici tamirler (örneğin, tutamak üzerindeki hortum kelepçeleri) sayesinde arıza yeri belirlenebilmiştir.

Cihaz açılıp çalıştırıldığında, kendi ekranında 30 kV seviyesine tam olarak ulaşamadığı gözlemlenmiştir. Bu nedenle, yüksek voltaj probu ile doğrulama yapılması planlanmaktadır. Cihazda bulunan karbon kompozit dirençler ve kapasitörlerin yaşlanma nedeniyle bozulmuş olabileceği ve bu bileşenlerin değiştirilmesinin gerekebileceği belirtilmiştir.

Ayrıca Bakınız

Elektronik Projelerde Hata Kaynakları ve Etkili Çözüm Yöntemleri Üzerine Analiz

Elektronik projelerde jumper kablo kalitesi, ESD etkileri ve sistematik hata ayıklama yöntemleri kritik rol oynar. Doğru ekipman ve çalışma ortamı seçimi, projelerin başarısını artırır.

Elektronik Atıklardan Kurtarılan Mikrodenetleyiciler ve Mantık Entegrelerinin Teknik ve Çevresel Önemi

Elektronik atıklardan kurtarılan mikrodenetleyiciler ve mantık entegreleri, teknik öğrenme ve çevresel sürdürülebilirlik için önemli kaynaklar sunar. Bu bileşenlerin depolanması ve kullanımı dikkat gerektirir.

Eski ESD Test Tabancasının Onarımı ve Teknik Özellikleri Üzerine Detaylı İnceleme

Uzun süre kullanılmamış eski bir ESD test tabancasının onarımı, teknik özellikleri ve güvenlik mekanizmaları detaylı şekilde incelenmiştir. Cihazın dayanıklılığı ve test standartları ele alınmıştır.

VHF Frekanslarında Prototipleme: Ekmek Tahtası Olmadan Alternatif Yöntemler ve Dikkat Edilmesi Gerekenler

VHF frekanslarında prototipleme, kısa bağlantılar, yalıtkan yüzey seçimi ve ESD koruması gerektirir. Metal yüzeyler parazit yaratır, devre yerleşimi performansı etkiler. Doğru yöntemler devre güvenliği ve verimliliği sağlar.

Digikey Elektronik Komponent Paketleme Standartları ve Nem Hassasiyeti Uygulamaları

Digikey, nem hassasiyeti yüksek elektronik komponentlerin korunması için nem alıcı paketler, nem göstergeleri ve ESD korumalı torbalar kullanarak kaliteyi ve güvenilirliği artırır.

Entegre Devrelerin Güvenli Saklanması İçin Antistatik Köpük ve ESD Koruma Yöntemleri

Entegre devrelerin statik elektrikten zarar görmesini önlemek için ESD korumalı siyah köpük kullanımı ve uygun saklama yöntemleri önemlidir. Yanlış köpük seçimi bileşenlere zarar verebilir.

Elektrostatik Bantlar ve Elektronik Güvenlik İçin Doğru Kullanım Rehberi

Elektronik cihazların ve bileşenlerin korunmasında elektrostatik bantların rolü, çeşitleri ve kullanım alanları hakkında kapsamlı bilgi, güvenli ve verimli üretim için önemli detaylar içerir.

Tasarım Özellikleri ve Güvenlik Mekanizmaları

Cihazın iki tutamağı ve iki tetik mekanizması bulunmaktadır. Bu tasarım, güvenlik amacıyla geliştirilmiştir. Özellikle, cihazın stand üzerindeyken sadece bir tetik ile çalışabilmesi, stand dışındayken ise her iki tetik aynı anda basılmadan aktif hale gelmemesi sağlanmıştır. Bu sayede, yanlışlıkla tetiklenme riski azaltılmıştır.

Bir yorumda, iki tetik sisteminin "prob kullanırken bir elini cebinde tutma" prensibinin zorunlu bir versiyonu olduğu ifade edilmiştir. Ayrıca, cihazın içinde birçok ince ayarlı anahtar bulunmakta ve bu da cihazın yanlışlıkla çalışmasını engellemektedir.

'Gerçekten böyle şeyler var mı?' diyeceğiniz 10 inanılmaz keşif

devamını oku

Tarihçe ve Kullanım Alanları

Bu tür ESD test tabancaları, 1990'lı yıllarda özellikle hücresel telefonların geliştirilmesi aşamasında yaygın olarak kullanılmıştır. NovAtel ve JRC tarafından titanyum şasi ile üretilen bu cihazlar, dayanıklılıkları ile bilinir. Nokia 3300 gibi dayanıklı cihazlarla karşılaştırıldığında bile üstünlükleri vurgulanmıştır.

ESD tabancaları, yarı iletkenlerin ve elektronik devrelerin elektrostatik deşarj etkilerine karşı dayanıklılığını test etmek için kullanılır. Bu testler, cihazların gerçek dünya koşullarında güvenilirliğini artırmak için gereklidir.

Teknik Detaylar ve Kullanıcı Deneyimleri

• Cihazda bulunan karbon kompozit direnç ve kapasitörlerin bozulması, test sonuçlarını etkileyebilir.

• Yüksek voltaj doğrulaması için özel yüksek voltaj problarına ihtiyaç vardır.

• İki tetik sistemi, kullanıcı güvenliği için tasarlanmıştır ve cihazın yanlışlıkla tetiklenmesini önler.

• Cihaz, hem hava deşarjı hem de temas deşarjı modlarında kullanılabilir.

Bir kullanıcı, eski tip batarya ile çalışan ESD tabancasını yanlışlıkla kendi parmağına değdirdiğini belirtmiş, iki tetik sisteminin bu tür kazaları önleyebileceği vurgulanmıştır.

İlgili Ekipman ve Test Standartları

Kullanıcılar, ESD tabancasının yanı sıra IEC 60068-2-6 standardına uygun titreşim testleri yapabilen sarsıntı masaları gibi diğer test ekipmanlarını da kullanmaktadır. Bu standart, titreşim ve termal döngü testlerini kapsar ve uzay araçları gibi kritik sistemlerin dayanıklılığını ölçmek için kullanılır.

Sonuç

Eski ESD test tabancalarının onarımı, cihazın içindeki bileşenlerin durumunun dikkatli incelenmesini ve yüksek voltaj doğrulamasını gerektirir. Çift tetik ve tutamak tasarımı, kullanıcı güvenliği için önemli bir özellik olarak öne çıkar. Bu cihazlar, elektronik cihazların dayanıklılığını test etmek için kritik öneme sahiptir ve doğru bakım ile uzun yıllar kullanılabilirler.

"ESD tabancaları, yarı iletkenleri öldürebilir..." ifadesi, bu cihazların hassas elektronik bileşenlere olan etkisini açıkça ortaya koymaktadır.

Kaynaklar:

• Reddit Elektronik Forumları, "Getting some new life out of this ancient ESD test gun" başlıklı tartışma

• IEC 60068-2-6 Test Standardı

• YouTube, Everyday Astronaut Tim Dodd videosu (basınç elbisesi deneyi)
