Transistör Seçimi ve Isı Yönetimi: PWM Fan Kontrol Devrelerinde Dikkat Edilmesi Gerekenler

PWM (Pulse Width Modulation) kontrollü fan devrelerinde transistörlerin doğru seçimi ve ısı yönetimi, devrenin güvenilir çalışması için kritik unsurlardır. Bu yazıda, bir Arduino kontrollü PWM fan kontrol devresinde karşılaşılan aşırı ısınma problemi ve çözüm yolları detaylandırılacaktır.

Transistörün Isı Üretimi ve Anahtarlama Karakteristikleri

Transistörler, elektrik akımını kontrol ederken kaçınılmaz olarak bir miktar güç kaybı ve dolayısıyla ısı üretirler. Bu ısı, transistörün çalışma moduna ve anahtarlama hızına bağlı olarak değişir. Anahtarlama sırasında transistör, açık (doymuş) ve kapalı (kesim) durumları arasında hızlı geçiş yapmalıdır:

• Açık durumda: Transistörün direnç değeri düşük (örneğin MOSFET için düşük Rds(on)) ve üzerinde çok az voltaj düşümü olur, dolayısıyla güç kaybı ve ısı üretimi minimumdur.

• Kapalı durumda: Transistör üzerinden akım geçmediği için güç kaybı olmaz.

• Anahtarlama anında: Transistör hem üzerinde voltaj düşümü hem de akım taşıdığından, bu geçiş süresi boyunca önemli miktarda ısı açığa çıkar.

Bu nedenle, transistörün hızlı anahtarlanması ısının minimuma indirilmesi için gereklidir. Eğer transistör yarı açık durumda uzun süre kalırsa, yüksek güç kaybı ve aşırı ısınma riski ortaya çıkar.

Ayrıca Bakınız

Fotokoplerlerde NPN Transistörlerin Yüksek Taraf Anahtarı Olarak Kullanımı ve Temel Prensipleri

Fotokoplerlerde NPN transistörler, baz akımı ışıkla sağlandığı için yüksek taraf anahtarı olarak kullanılabilir. Bu yöntem, klasik devre tasarımından farklı olup yüksek voltaj izolasyonu sağlar.

Tayvan'ın 2nm Çipi ve Yarı İletken Teknolojisindeki Gerçekler ve Sınırlamalar

Tayvan'ın 2nm çipi, fiziksel sınırlar ve kuantum etkileri nedeniyle pazarlama teriminden öte teknik karmaşıklıklar içeriyor. Boyut küçültme kadar mühendislik çözümleri de kritik rol oynuyor.

PWM Fan Kontrol Devrelerinde Transistör Seçimi ve Etkin Isı Yönetimi Yöntemleri

PWM fan kontrol devrelerinde transistörlerin doğru seçimi, hızlı anahtarlama ve uygun ısı yönetimi, devrenin güvenilir çalışması için kritik önemdedir. Isı dağıtıcı ve sürme gerilimi gibi faktörler aşırı ısınmayı engeller.

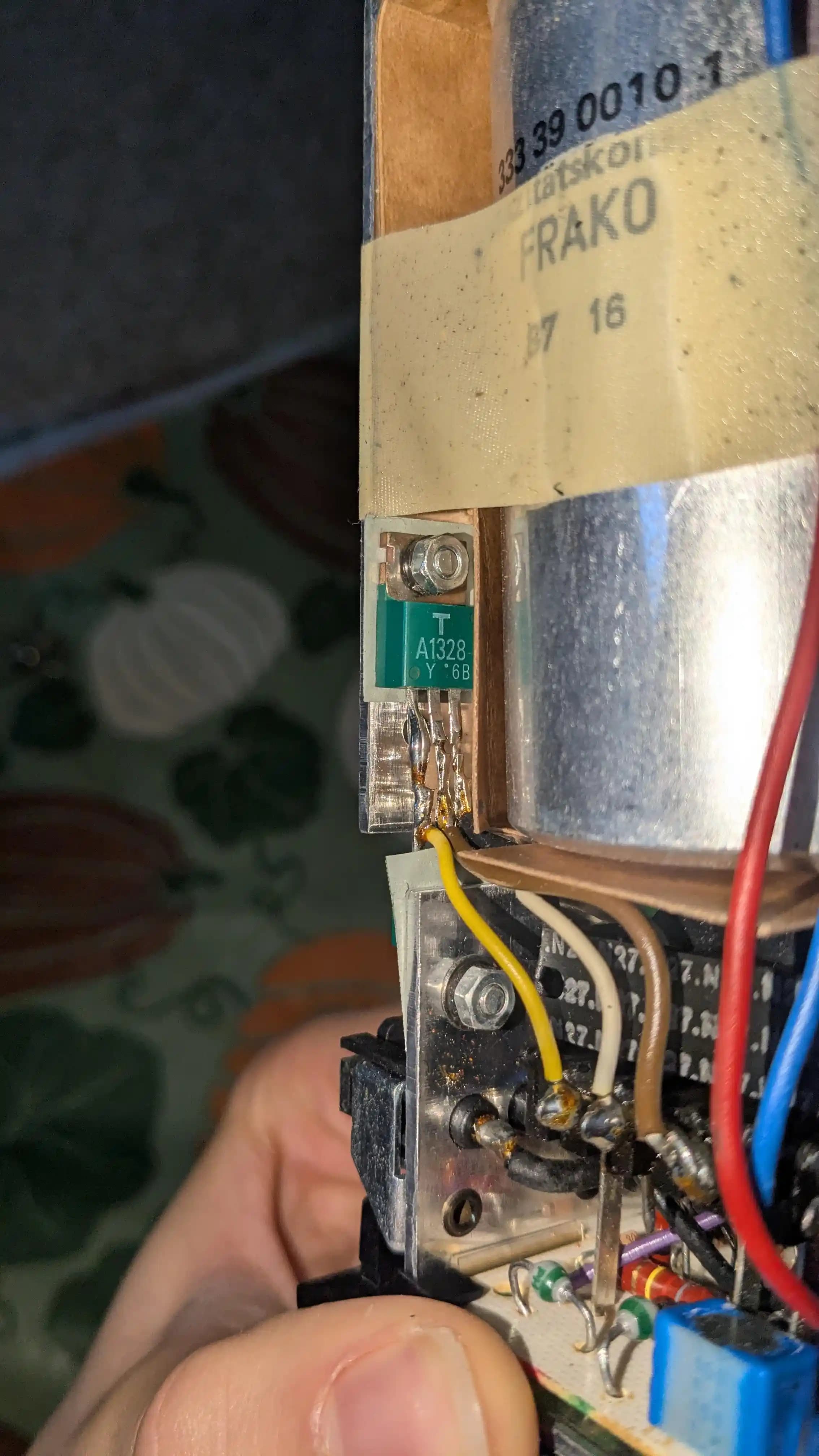

Elektronik Tarihinde Renkli Transistörlerin Özellikleri ve Kullanım Alanları

Elektronik tarihinde renkli transistörler, üretici kodlaması ve performans göstergesi olarak kullanılmıştır. Günümüzde ise siyah paketlemeler teknik nedenlerle standartlaşmıştır. Eski renkli transistörler teknolojinin evrimini yansıtır.

Arduino ve PWM Kullanmadan LED Fade-In Efekti İçin RC Devresi ve Transistör Kullanımı

Arduino veya PWM olmadan, RC devresi ve transistör emitter takipçi konfigürasyonu ile LED'in yavaşça açılması sağlanır. Bu yöntem, düşük maliyetli ve kolay hesaplanabilir bir fade-in efekti sunar.

Zener Diyotlu 5.1V Gerilim Regülatörü Devresi ve Uygulama Yöntemleri

Zener diyotlar, sabit gerilim referansı sağlar ancak akım kapasitesi sınırlıdır. Transistör ve op-amp tamponları ile desteklenen devreler, daha yüksek akım ve stabilite sunar. Gürültü azaltma ve entegre regülatör farkları ele alınır.

Transistör Seviyesinde 4-Bit Breadboard Bilgisayar Projesi ve Tasarım Detayları

18 yaşındaki mühendislik öğrencisi Aadit Sharma'nın 600 transistörle geliştirdiği 4-bit breadboard bilgisayar, transistor seviyesinde temel bilgisayar bileşenlerini içerir ve beş komut setiyle çalışır.

Yeşil Transistörler ve Elektronik Bileşenlerde Renk Kodlamasının Tarihçesi ve Fonksiyonları

Elektronik bileşenlerde renkler, transistör tiplerini ayırt etmek ve fonksiyonları belirtmek için kullanılmıştır. Özellikle Japon üreticiler yeşil transistörleri PNP tipi olarak sınıflandırmıştır. Günümüzde siyah renk standarttır.

Transistörün Doğru Boyutlandırılması

Birçok durumda, transistörün güç ve akım değerleri yanlış tahmin edilir. Örneğin, fanların toplam gücünün 0.6 W olduğu düşünülürken, aslında 12V ve 0.6A akım çeken fanlar toplamda 7.2W veya daha fazla güç tüketebilir. Bu durumda transistörün taşıması gereken güç ve dolayısıyla ısı yükü çok daha yüksek olur.

Yanlış boyutlandırılmış transistörler, aşırı ısınmaya ve hatta devre elemanlarının zarar görmesine neden olabilir. Transistörün datasheet'inde belirtilen maksimum güç ve akım değerleri dikkatle incelenmeli, gerçek yük koşulları göz önünde bulundurulmalıdır.

Bu 10 ürünü alanlar kendini gizli bir kulübün üyesi gibi hissediyor

devamını oku

Isı Yönetimi ve Soğutucu Kullanımı

Transistörlerin ısınmasını önlemek için uygun ısı dağıtıcı (heatsink) kullanımı zorunludur. Isı dağıtıcılar, transistörün yüzeyinden ısıyı uzaklaştırarak çalışma sıcaklığını güvenli seviyelerde tutar.

• Yetersiz soğutucu: Transistörün sıcaklığı hızla yükselir ve 108°C gibi kritik değerlere ulaşabilir.

• Uygun soğutucu: Transistörün sıcaklığı düşer, ömrü uzar ve güvenli çalışma sağlanır.

Isı dağıtıcıların yanı sıra, termal iletkenlik için uygun termal macun ve devre kartında termal vias (ısı iletim delikleri) kullanımı da ısı yönetimini iyileştirir.

Transistör Sürme ve Anahtarlama Tekniği

PWM kontrollü fan sürücülerinde transistörün kapı (gate/base) sürme gerilimi önemlidir. Özellikle MOSFET kullanılıyorsa, kapı gerilimi yeterince yüksek olmalıdır ki transistör tam doygunluğa ulaşsın ve Rds(on) minimum olsun. Aksi halde transistör yarı açık kalır ve ısınma artar.

Ayrıca, transistörün anahtarlama frekansı ve yükün endüktif karakteristiği de göz önünde bulundurulmalıdır. Endüktif yüklerde (fan gibi) hızlı anahtarlama sırasında gerilim ve akım dalgalanmaları transistör üzerinde ekstra stres yaratabilir. Bu durum, uygun sürme devresi ve koruma elemanları ile yönetilmelidir.

Ölçüm ve Değerlendirme

Isı ölçümleri yapılırken sıcaklık birimi önemlidir. 108°F (yaklaşık 42°C) transistör için kabul edilebilir bir sıcaklıkken, 108°C çok yüksek ve tehlikelidir. Termal kameralar (örneğin FLIR modelleri) ile yapılan ölçümlerde birimin doğru yorumlanması gerekir.

Ayrıca, transistörün Vce (BJT) veya Vds (MOSFET) gerilimleri ölçülerek doygunluk durumu kontrol edilmelidir. Yüksek gerilim düşümü transistörün tam olarak açılmadığını ve dolayısıyla aşırı ısındığını gösterir.

Sonuç

PWM fan kontrol devrelerinde transistör seçimi ve ısı yönetimi, devrenin güvenilirliği için hayati öneme sahiptir. Transistörün doğru boyutlandırılması, uygun sürme gerilimi, hızlı anahtarlama ve yeterli soğutma sağlanmalıdır. Endüktif yüklerin karakteristikleri ve gerçek güç tüketimleri doğru analiz edilmelidir. Termal ölçümler dikkatle yorumlanmalı ve aşırı ısınma durumunda devre tasarımı gözden geçirilmelidir.

"Transistörler her zaman bir miktar ısı üretir; önemli olan bu ısının devreye zarar vermeyecek seviyede tutulmasıdır."
