Seri Bağlı Devrelerin Özellikleri ve Elektronik Dünyasındaki Yeri
Elektronik devrelerin temel yapı taşlarından biri olan seri bağlı devreler elektronik ve elektrik mühendisliği alanında sıkça karşılaşılan ve kullanılan devre yapılandırmalarıdır. Bu yazıda seri bağlı devrelerin temel özelliklerini çalışma prensiplerini ve elektronik uygulamalarındaki önemini detaylı bir şekilde inceleyeceğiz.

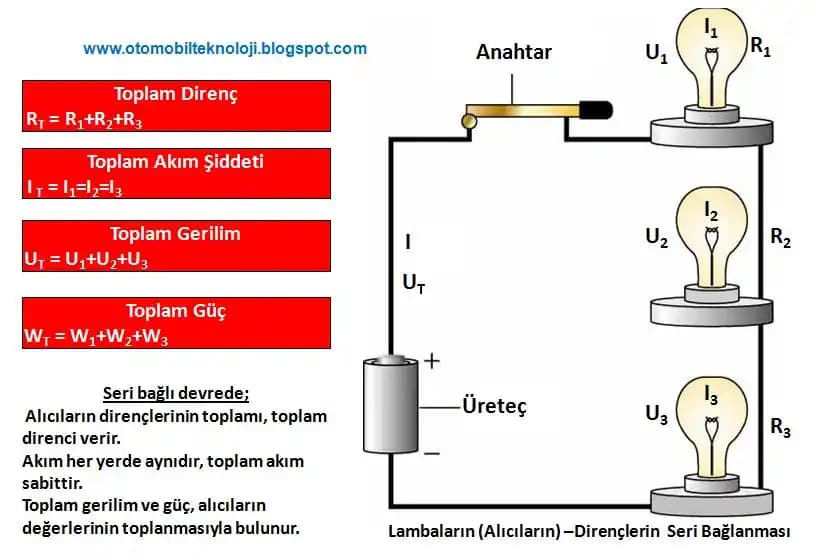

Seri Bağlı Devre Nedir?
Seri bağlı devre, elektronik bileşenlerin (direnç kondansatör indüktör gibi) birer birer ardışık şekilde bağlandığı devre türüdür. Bu yapılandırmada akım yalnızca tek bir yol üzerinden geçer ve devre üzerindeki tüm bileşenler aynı akımı paylaşır. Bu özelliğiyle seri devreler elektriksel akımın devre boyunca birlikte hareket etmesini sağlar.
Ayrıca Bakınız
Temel Özellikleri
Tek yol üzerinden akım akışı: Seri devrelerde akım devre boyunca sürekli ve birlikte akar.
Gerilim bölünmesi: Toplam gerilim bileşenler üzerinde paylaşılır ve her bileşen kendi gerilim kaybını yaşar.
Akımın sabitliği: Devre boyunca akım değişmez yalnızca bileşenlerin gerilimleri değişir.
Bileşenlerin bağımlılığı: Bir bileşenin arızası veya değişimi tüm devreyi etkiler ve devreyi çalışmaz hale getirir.
Seri Bağlı Devrelerin Çalışma Prensipleri
Seri devrelerde, akım devrenin başlangıcından sonuna kadar sabit kalır. Bu devreye bağlı tüm bileşenlerin aynı akımı paylaştığı anlamına gelir. Ayrıca toplam gerilim her bir bileşende yaşanan gerilim kayıplarının toplamına eşittir bu da Kirchhoff’un Gerilim Yasası ile uyumludur.
Gerilim ve Akım Dağılımı
Gerilim bölünmesi: Toplam kaynak gerilimi devredeki tüm bileşenlerin gerilimleri toplamına eşittir. Örneğin üç direnç seri bağlıysa toplam gerilim şu şekilde bölünür:
V_{toplam} = V_1 + V_2 + V_3
Akımın sabitliği: Bütün devrede aynı akım akar yani:
I_{devre} = I_1 = I_2 = I_3
Bileşenlerin Etkisi
Direnç: Seri bağlı dirençlerin toplam direnci her bir direnç değeri toplanarak bulunur:
R_{toplam} = R_1 + R_2 + R_3
Kapasitör ve indüktör: Bu bileşenlerde de toplam kapasite veya indüktans seri bağlı bileşenlerin değerlerinin karşılıklı toplamı veya ters toplamı ile hesaplanır.
Seri Bağlı Devrelerin Avantajları ve Dezavantajları
Avantajlar
Basitlik: Devre tasarımı ve analizi kolaydır.
Gerilim bölme özelliği: Belirli bileşenlerde istenen gerilimleri sağlamak için uygundur.
Bileşenlerin ardışık kontrolü: Tek bir yol üzerinden akım geçtiği için belli bileşenlerin durumunu kolayca izleyebilirsiniz.
Dezavantajlar
Bir bileşenin arızası devreyi durdurur: Bir direnç veya başka bir bileşenin arızalanması devreyi tamamen devre dışı bırakır.
Güç kaybı: Toplam direnç arttıkça devre üzerindeki güç kaybı da artar.
Esneklik eksikliği: Paralel bağlantıya göre daha az esneklik sağlar devredeki herhangi bir bileşenin değiştirilmesi diğerlerini etkiler.
Elektronik Uygulamalarda Seri Bağlı Devrelerin Kullanımı
Seri devreler çoğu elektronik cihazda temel yapı taşıdır. Örneğin:
Diyot ve dirençlerin seri bağlantısı belirli gerilim ve akım seviyeleri elde etmek için kullanılır.
Aydınlatma devreleri: Seri bağlı lambalar devrenin bütünlüğü açısından önemlidir; bir lambanın arızalanması tüm lambaları devre dışı bırakabilir.
Sensör ve ölçüm devreleri: Seri bağlı direnç ve sensörler belirli bir gerilim veya akım seviyesini ölçmek ve kontrol etmek için kullanılır.
Sonuç
Seri bağlı devrelerin temel özellikleri ve çalışma prensipleri elektronik devrelerin tasarımında ve analizinde önemli bir rol oynar. Bu devreler basitlik ve belirli uygulamalar için uygunluk sağlar ancak aynı zamanda devre bütünlüğü ve güvenilirliği açısından dikkat edilmesi gereken bazı sınırlamalara sahiptir. Elektronik dünyasında seri bağlantılar temel ve vazgeçilmez yapıtaşları olarak yer almaya devam etmektedir.
Elektronik ve aksesuarlar alanında seri devrelerin doğru kullanımı ve anlaşılması daha güvenli ve verimli tasarımlar geliştirilmesine olanak tanır. Bu nedenle devre tasarımcılarının seri bağlantı özelliklerini iyi kavraması başarılı elektronik ürünlerin ortaya çıkmasında anahtar rol oynar.
