Seri LED Bağlantısı: Elektronik Projelerde Temel ve İleri Düzey Bilgiler

Giriş

Elektronik projelerde LED (Işık Yayan Diyot) kullanımı hem temel hem de karmaşık devre tasarımlarında sıkça rastlanan bir uygulamadır. Özellikle seri LED bağlantısı uygun dirençler ve bağlantı metodlarıyla dikkatli bir şekilde yapıldığında hem güvenli hem de verimli bir kullanım sağlar. Bu yazıda seri LED bağlantısının temel prensiplerinden başlayarak bağlantı aşamalarına dikkat edilmesi gereken noktalara ve çeşitli uygulama örneklerine kadar detaylı bir şekilde ele alacağız.

Ayrıca Bakınız

Ronanna Ayak Altı LED ile Aracınıza Estetik ve Fonksiyonellik Katmanın En İyi Yolu

Ronanna Ayak Altı LED, 48 yüksek parlaklıkta RGB LED içerir, su geçirmez ve müzik senkronizasyonu özellikleriyle araç iç mekanınıza estetik ve fonksiyonellik katar.

Kalp Şeklinde LED Devresi Tasarımı ve Lehimleme Teknikleri Üzerine Detaylı İnceleme

Kalp şeklinde 15 LED içeren devre tasarımı, kondansatör bankası ile enerji sağlama ve doğru lehimleme teknikleriyle verimli çalışma prensiplerini ele alır. Direnç ve kondansatör değerleri LED parlaklığı ve yanma süresini etkiler.

Sıcak LED'lerin Kendi Kendine Parlaması: Fosfor ve Termal Enerjinin Rolü

LED'ler elektrik akımı olmadan ısındıkça fosfor kaplaması sayesinde ışık yayabilir. Bu termal enerjiyle uyarılan fosforun sonparlama etkisi, LED teknolojisinde önemli bir fenomendir.

Yüksek Akımlı Analog ve Uzun Mesafeli Adreslenebilir LED Şeritler için Modüler Kontrolcü Tasarımı

Yüksek akımlı analog ve uzun mesafeli adreslenebilir LED şeritlerin yönetimi için geliştirilen modüler kontrolcü, açık kaynak yapısıyla esnek ve güvenilir kullanım sunar. Üretim ve montaj süreçleri detaylı şekilde belgelenmiştir.

7 Segment Display ile Temel Elektronik Proje Tasarımı ve Uygulamaları

7 segment display ile yapılan temel elektronik projede devre tasarımı, direnç kullanımı ve ileri seviye uygulamalar detaylıca incelenmiştir. Proje, elektronik öğrenimine pratik bir yaklaşım sunar.

BT Bayır Teknoloji 55 İnç LCD LED Televizyon ve Metal Döküm Askı Aparatı Ürün Tanıtımı

BT Bayır Teknoloji'nin 55 inç LCD LED televizyonu, yüksek çözünürlük ve sağlam metal askı aparatıyla güvenli ve kaliteli görüntü sunar, modern tasarımıyla dikkat çeker.

Apple IIgs Monitöründeki LN0202GP3 LED Modülünün Teknik ve Tarihsel İncelemesi

Apple IIgs monitöründen çıkarılan LN0202GP3 LED modülü, 5x15 LED dizisi olarak 5V gerilimle çalışır. Eski panel göstergelerinde kullanılmış bu modül, günümüzde yerini SMD LED'lere bırakmıştır.

1972 Yılı Kırmızı LED'lerin Tarihçesi, Özellikleri ve Korunma Yöntemleri

1972 yılında üretilen kırmızı LED'ler, düşük ışık şiddeti ve renk çeşitliliği ile elektronik tarihine ışık tutar. Korunmaları için seri direnç kullanımı ve aşırı akımdan kaçınma önemlidir.

Seri LED Bağlantısının Temel Prensipleri

Bu 10 ürün sahiplerini mutluluktan uçuruyor

devamını oku

Neden Seri Bağlantı?

Seri bağlantıda LED’ler art arda yani birinin diğerine bağlı şekilde bağlanır. Bu bağlantı türü birkaç avantaj sağlar:

• Güç kaynağı üzerinde tek bir akım akışı sağlar.

• Tüm LED’ler aynı akımı alır bu da devredeki parlaklığın ve dayanıklılığın eşit olmasını sağlar.

• Daha az kablolama ile daha düzenli devreler oluşturulur.

Ancak seri bağlantı yaparken dikkat edilmesi gereken birkaç kritik nokta bulunur:

• Toplam voltaj ihtiyacı LED’lerin voltaj düşüşlerinin toplamına eşittir.

• Direnç kullanımı her LED’in düzgün çalışması ve aşırı akımın engellenmesi için elzemdir.

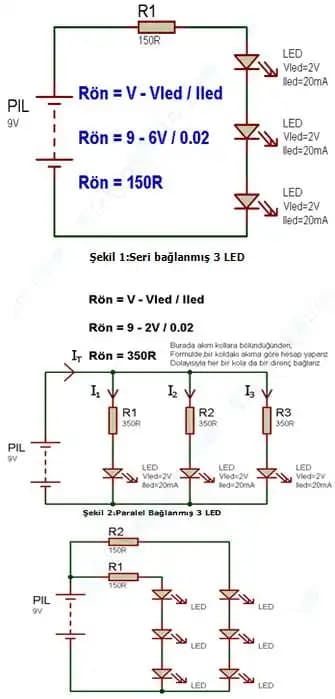

Seri Bağlantıdaki Elektriksel Özellikler

Seri bağlı LED’lerde toplam voltaj şu şekilde hesaplanır:
V_total = V_LED1 + V_LED2 + ... + V_LEDn

Burada her LED’in nominal voltaj düşüşü dikkate alınmalı ve toplam güç kaynağının bu toplamı karşılayacak kapasitede olması gerekir. Ayrıca akım değeri tüm devre boyunca sabit kalır bu yüzden akım sınırlayıcı dirençler çok önemlidir.

Seri LED Bağlantısı Nasıl Yapılır?

Gerekli Malzemeler

• LED’ler (farklı renklerde veya aynı renk)

• Akım sınırlayıcı dirençler

• Güç kaynağı (örn. pil veya adaptör)

• Bağlantı kabloları ve lehimleme araçları

Aşamlar

1. LED’lerin voltaj düşüşlerini belirleyin: Her LED’in datasheet’inden voltaj düşüşü bilgisine ulaşın.

2. Güç kaynağını seçin: Toplam voltaj ihtiyacını karşılayacak bir güç kaynağı kullanın.

3. Direnç hesabını yapın:

   • Akım değeri genellikle 20 mA (milliamp) civarında seçilir.

   • Direnç değeri şu formüle göre hesaplanır:
     R = (V_güç kaynağı - toplam LED voltajı) / akım

4. Bağlantıyı yapın:

   • Güç kaynağından çıkan pozitif uçtan başlayarak LED’leri art arda bağlayın.

   • Her LED’in anot (uzun bacak) ucu diğer LED’in katot (kısa bacak) ucuna bağlanır.

   • Son LED’in katot ucundan direnç üzerinden güç kaynağının negatif ucuna bağlanır.

5. Test edin: Bağlantı tamamlandıktan sonra devreyi çalıştırın ve LED’lerin düzgün şekilde yanıp yanmağını kontrol edin.

Dikkat Edilmesi Gerekenler

• Polariteye dikkat edin: LED’ler doğru yönde bağlanmalıdı.**

• Direnç kullanımı şarttır: Aşırı akım LED’leri yakabilir veya devre ömrünü kısaltabilir.

• Voltaj ve akım değerlerini aşmayın: Güç kaynağınızın ve LED’lerin teknik özelliklerine uygun seçimler yapın.

• Seri bağlantıda arıza durumu: Bir LED arızalanırsa devre tamamlanmaz ve tüm LED’ler sönülebilir.

Uygulama ve Gelişmiş Kullanımlar

Seri LED bağlantısı basit dekoratif ay.nlatmalardan karmaşık endüstriyel gösterge panellerine kadar pek çok alanda kullanılır. Ayrıca farklı renk ve boyutlarda LED’ler kullanılarak görsel efektler oluşturmak da mümkündür.

Örnekler:

• Dekoratif ışıklan.rma: Seriler halinde bağlanan LED dizileri estetik ve enerji verimli çözümler sunar.

• Göstergeler ve panel göstergeleri: Seri bağlantılar hassas ve güvenilir göstergeler oluşturur.

• Otomasyon projeleri: Akıllı ev sistemlerinde seri LED’ler kullanılarak çeşitli durumlar görsel olarak iletilebilir.

Sonuç

Seri LED bağlantısı elektronik projelerde temel bir yer tutar ve doğru uygulandığında yüksek verimlilik sağlar. Bu bağlantı türü özellikle akımın sabit tutulması ve düzenli kablolama avantajlarıyla hem yeni başlayanlar hem de uzmanlar tarafından tercih edilir. En önemli noktalar doğru polarite uygun direnç ve güç kaynağı seçimi ile devre güvenliğinin sağlanmasıdır.

Elektronik dünyasında LED’lerin seri bağlantısı yaratıcı ve işlevsel projelerin temel taşlarından biridir. Bu bilgileri kullanarak kendi projelerinizi güvenle ve başarıyla tasarlayabilirsiniz. Her zaman güvenli ve doğru çalışma ilkelerine uyum göstererek elektronik dünyasının renkli ve dinamik yapısına katkıda bulunabilirsiniz.
