Entegre Devrelerden Silikon Die'lerin Çıkarılması ve Değerlendirilmesi

Entegre devrelerin (IC) içinden silikon die'lerin çıkarılması, elektronik meraklıları ve mikroelektronik alanında çalışanlar arasında ilgi gören bir uygulamadır. Yaklaşık 300 entegre devreden silikon die çıkarılması, bu sürecin kapsamını göstermektedir. Die çıkarma işlemi, entegre devrelerin plastik veya seramik kasalarının zarar görmeden açılması ve içindeki silikon tabakanın ortaya çıkarılması esasına dayanır.

Silikon Die Çıkarma Yöntemleri

Die çıkarma işlemi genellikle entegre devrenin kasasının ısıtılmasıyla başlar. Kullanılan yöntemlerden biri, mikrodalga fırınlardan alınan ısıtma elemanları ve havalı beton kullanılarak yapılan küçük fırınlardır. Bu fırınlar, entegre devreyi birkaç yüz dereceye kadar ısıtarak plastik kasanın yanmasını ve yumuşamasını sağlar. Böylece die, zarar görmeden çıkarılabilir.

Çıkarılan die'ler, genellikle mikroskop altında incelenir. Bu inceleme sırasında die üzerindeki devre yapıları, bazen üreticilerin veya mühendislerin bıraktığı küçük çizimler ve işaretler görülebilir. Bu tür detaylar, mikroelektronik tasarım süreçlerine ışık tutar.

Ayrıca Bakınız

IBM Metal Modüllerinde Flip Chip Teknolojisi ve Tarihsel Gelişimi Üzerine Analiz

IBM'in metal modüllerinde kullanılan flip chip teknolojisi, MST modülleriyle entegre devrelerin performansını artırmış, üretim süreçlerini kolaylaştırmıştır. Teknolojinin tarihsel gelişimi ve yapısal özellikleri detaylandırılmıştır.

Elektronik Devre Kartlarında İz Tasarımı ve Gereksiz Yama İşlemlerinin Etkileri

Elektronik devre kartlarında yanlış iz tasarımı ve gereksiz yama işlemleri üretim sürecini zorlaştırır, sinyal bütünlüğünü etkiler ve bakım maliyetlerini artırır. Doğru tasarım ve test önemlidir.

Entegre Devrelerden Silikon Die'lerin Çıkarılması, İncelenmesi ve Kullanım Alanları

Entegre devrelerden silikon die çıkarma işlemi, teknik bilgi ve dikkat gerektirir. Die'ler koleksiyon, eğitim ve estetik amaçlarla incelenir. Geri dönüşümü ekonomik değildir ancak mikroelektronik yapıyı anlamada önemlidir.

Rusya'nın Iskander-K Seyir Füzesinin Devre Kartı ve Teknik Özellikleri İncelemesi

Iskander-K füzesine ait devre kartı, Xilinx FPGA ve özel MIPS işlemci gibi ileri teknoloji bileşenlerle donatılmıştır. Kartın üretiminde İngiliz kaynakları ve Çin'den temin edilen parçalar kullanılmıştır.

Silisyum Wafer: Modern Elektroniğin Temelini Oluşturan Yarı İletken Diskler

Silisyum waferlar, yüksek saflıkta silisyumdan üretilen ince disklerdir ve entegre devrelerin temelini oluşturur. Üretim süreçleri karmaşıktır ve teknolojik cihazların performansını doğrudan etkiler.

1970'lerin Beyaz Seramik Entegre Devre Paketleri: Teknik ve Estetik İnceleme

1970'lerde kullanılan beyaz seramik entegre devre paketleri, termal iletkenlik ve dayanıklılık açısından plastik paketlerden üstün olup, estetik ve teknik özellikleriyle elektronik tarihinde önemli bir yer tutar.

Entegre Devrelerden Silikon Die'lerin Çıkarılması ve Kullanım Alanları Üzerine Teknik İnceleme

Entegre devrelerin plastik kasalarından silikon die çıkarma yöntemleri, teknik inceleme ve estetik kullanımları detaylandırılmaktadır. Geri dönüşüm zorlukları ve mikroelektronik sektöründeki önemi ele alınmaktadır.

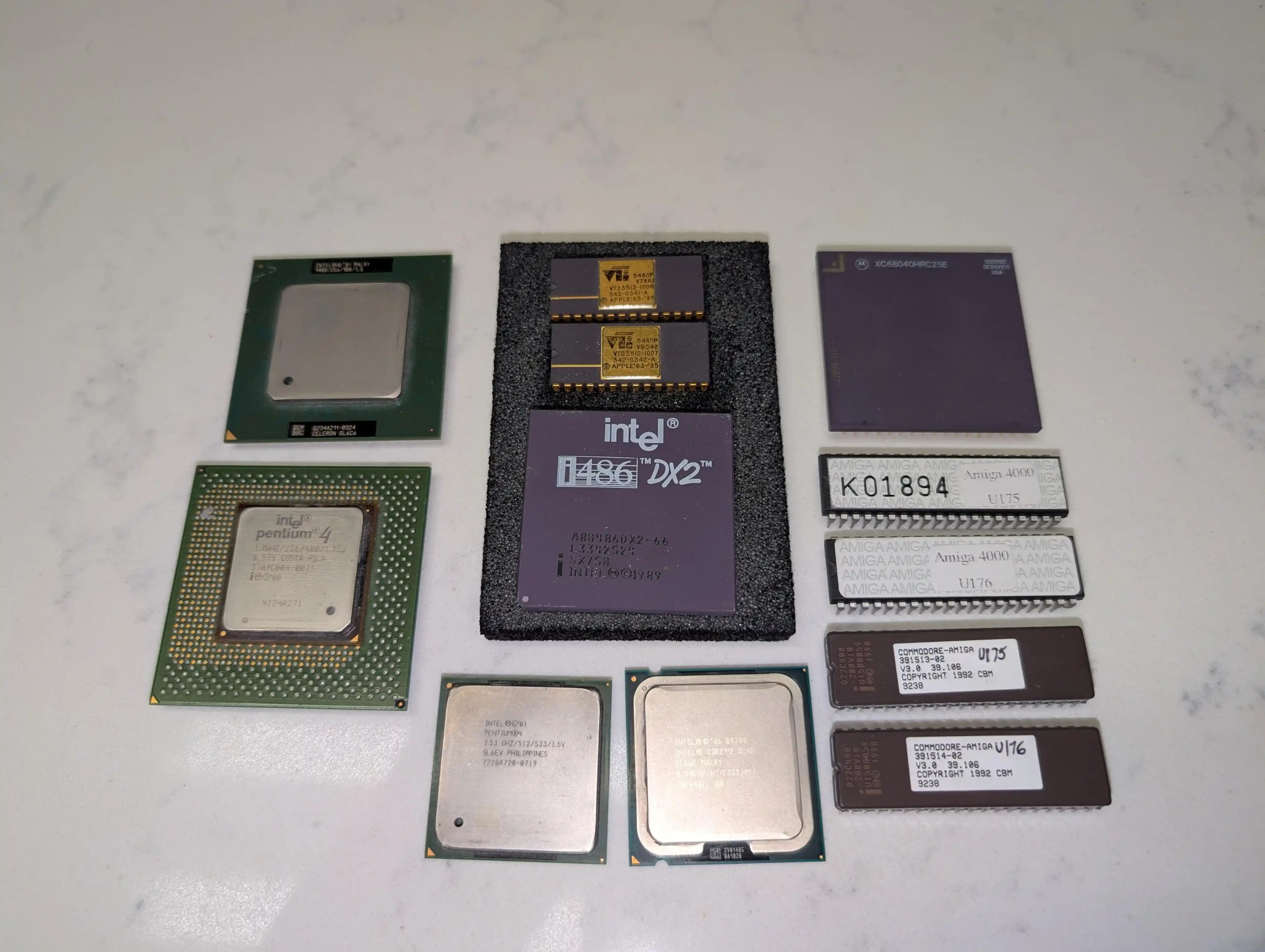

Vintage Entegre Devreler ve Erken Mikroişlemciler: 80486DX2, Motorola 68040 ve Pentium 4 İncelemesi

Vintage entegre devreler ve mikroişlemciler, elektronik teknolojisinin evrimini yansıtan önemli bileşenlerdir. 80486DX2, Motorola 68040 ve Pentium 4 gibi işlemciler, kendi dönemlerinin teknolojik sınırlarını temsil eder ve nostaljik değer taşır.

Silikon Die'lerin Kullanım Alanları

Silikon die'ler, teknik ve estetik amaçlarla kullanılabilir. Örneğin, bazı kişiler die'leri boş CD kutularına yapıştırarak "Silikon Hayvanat Bahçesi" gibi koleksiyonlar oluşturur. Ayrıca, die'ler makro fotoğrafçılık için ilgi çekici objelerdir. Bazı tasarımcılar, silikon die'leri reçine içine gömerek özel klavye tuşları gibi dekoratif ürünler üretir.

Bu 10 özel keşfi yapanlar kendini gerçekten ayrıcalıklı hissediyor

devamını oku

Geri Dönüşüm ve Ekonomik Değerlendirme

Silikon die'lerin geri dönüşümü, ekonomik açıdan karmaşık ve maliyetlidir. Entegre devrelerin üretiminde kullanılan silikon, fosfor, bor gibi katkı maddeleri ve metal bileşenler (bakır, alüminyum, tantal, altın vb.) çok ince ve karmaşık yapılar oluşturur. Bu malzemelerin ayrıştırılması ve saflaştırılması, üretim sürecindeki yüksek teknoloji ve maliyet nedeniyle pratik değildir.

Ayrıca, entegre devrelerin plastik kasasından die'nin ayrılması da zahmetli bir iştir. Bazı satıcılar, entegre devrelerin üzerindeki numaraları kazıyarak yeniden etiketleme yoluna giderken, gerçek geri dönüşüm işlemi genellikle silikonun tekrar saflaştırılması şeklindedir. Bu işlem, silikonun başlangıçtaki kum haline dönmesine benzer ve ekonomik bir değer yaratmaz.

Teknik ve Endüstriyel Perspektif

Mikroelektronik montaj sektöründe çalışanlar, die çıkarma işleminin üretim süreçlerine zarar verebileceğini belirtir. Ancak, die'lerin incelenmesi, yeni çip tasarımlarının değerlendirilmesinde faydalı olabilir. Örneğin, proje gereksinimlerini karşılayan farklı entegre devreler arasında seçim yaparken, die'lerin yapısal kalitesi mikroskop altında gözlemlenebilir.

Die çıkarma ve inceleme işlemi, kişisel merak ve teknik bilgi birikimini artırmak için yapılan bir uygulama olarak öne çıkar. Bu süreç, elektronik bileşenlerin iç yapısını anlamak ve mikroelektronik teknolojisinin inceliklerini keşfetmek için bir araçtır.

"Çünkü bu gerçekten çok havalı!"

Bu ifadeyle bir kullanıcı, silikon die çıkarma işleminin temel motivasyonunu özetlemektedir. Teknik zorlukların yanı sıra estetik ve bilimsel merak da bu uygulamanın sürdürülmesinde etkili olmaktadır.

Silikon die çıkarma işlemi, elektronik bileşenlerin iç yapısını gözler önüne seren, teknik bilgi ve sabır gerektiren bir uygulamadır. Geri dönüşüm açısından ekonomik bir değer yaratmasa da, eğitim ve koleksiyon amaçlı kullanımlarıyla mikroelektronik dünyasına farklı bir bakış açısı kazandırmaktadır.
